Рафаил Мельников - Броненосные крейсера типа “Адмирал Макаров”. 1906-1925 гг.

Для передачи приказаний к рулю из тех же трех пунктов будет установлен телеграф, а также аксиометр, который будет указывать углы положения руля; эти две передачи будут электрические. Промежуточный баллер будет снабжен тормозом, чтобы стопорить руль в случае повреждения главных штуртросов. Устройство сигнализации для показания положения руля будет согласно правилам нашего флота.

Якорное устройство будет состоять из: 1) одного парового брашпиля для цепных канатов в 56 мм, могущего развить усилие на канате около 32000 кг, 2) двух стопоров Легофа, 3) двух больших битенгов литой стали, 4) двух чугунных клюзов для якорных канатов; эти клюзы будут достаточной величины для пропуска через них трех канатов и иметь достаточные закругления, чтобы не портить канатов, 5) якорных машинок, пертулиней, рустовов и рымов, необходимых для действия якорями, 6) специальной якорной машинки для запасного якоря.

Битенги и полуклюзы. Кроме битенгов и клюзов, описанных в статье “Якорное устройство”, на верхней палубе будет: 10 чугунных кнехтов надлежащих размеров, из коих 2 в носу и 2 в корме для буксиров, 4 бортовых клюза, 4 киповых планки, 4 стопора Буливанта. Кроме того, где окажется необходимым, будут установлены отводные роульсы для действия со швартовами.

Мостики и телеграфы. Будет построено два мостика в носовой части и один в корме:

1. Нижний передний мостик будет расположен позади носовой башни на высоте около 2 метров над верхней палубой. Для входа на него будут служить два металлических трапа. В середине мостик будет поддерживаться броневой трубой, служащей для проводки передачи приказаний, а с боков системой пиллерсов, надлежащим образом расположенных. На мостике будут установлены — впереди боевая рубка, а позади походная командирская и штурманская рубки. Узаконенные отличительные огни будут установлены на концах нижнего мостика, на нем же будет установлено по одному пулемету Максима с каждого борта и по одному передвижному прожектору Манжена.

2. Верхний передний мостик будет поверх крыши броневой рубки и будет обнесен поручнями.

3. Задний мостик будет образован крышей сходной офицерской рубки, продолженной в обе стороны двумя небольшими крыльями, прикрепленными пиллерсами и предназначенными для установки на каждом по одному пулемету Максима. На мостике будет один прожектор (передвижной).

Все три мостика будут снабжены поручнями и тентовыми стойками по надобности. В рулевой рубке, боевой рубке и центральном посту будут установлены телеграфы Чадборна с репетицией для передачи приказаний в каждую из машин и телеграф Виоле Шабрана (машинный).

Шлюпбалки. Будет установлено: 8 больших поворотных шлюпбалок, клепанных из листовой стали (по 4 с каждого борта) для подъема двух катеров и двух барказов в 11,58 м с винтовым приводом для вращения, 4 поворотные шлюпбалки из листовой стали для двух катеров в 10,36 м, 4 легкие шлюпбалки для двух спасательных вельботов, 4 стрелы для рейдового подъема шестерок, которые по походному убираются в барказы.

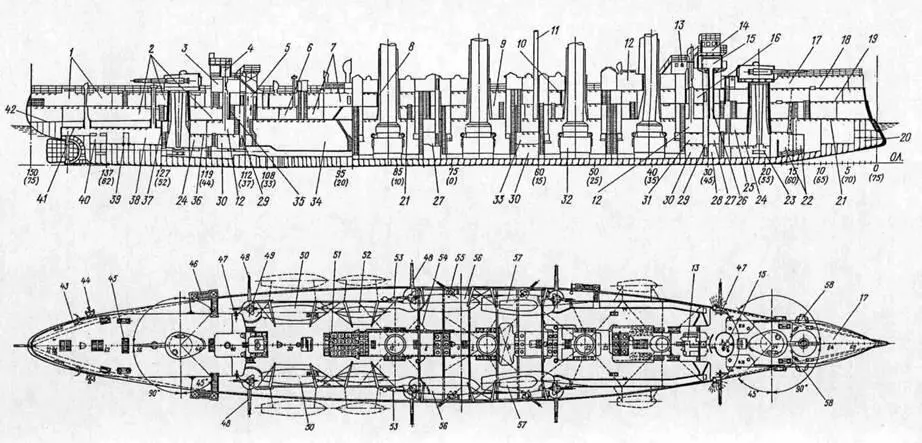

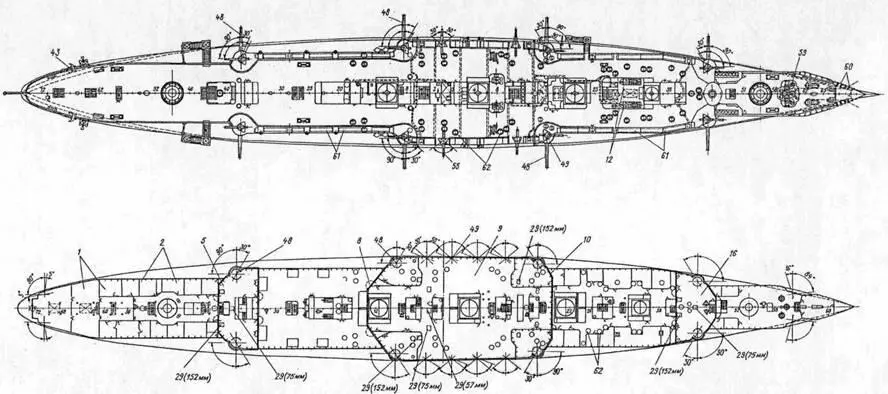

Общее расположение крейсера “Адмирал Макаров” (продольный разрез, вид сверху, планы верхней и батарейной палуб (нумерация шпангоутов в нос и корму от миделя соответствует системе, принятой во французском судостроении).

1- салон и столовая командира; 2-офицерские каюты; 3-рубка вахтенного начальника; 4-кормовая боевая рубка (дальномерная); 5-кормовой каземат и ограничивающие его кормовой и носовой траверзы; 6 — радиорубка; 7-кубрик; 8 — кормовой броневой траверз центрального каземата; 9- помещение центрального каземата; 10-носовой траверз центрального каземата; 11-мачта; 12-помещения динамомашин; 13-штурманская рубка; 14-ходовая рубка; 15-боевая рубка; 16-носовой каземат; 17-полубак; 18- верхняя палуба; 19-батарейная палуба; 20-таранное отделение; 21 — броневая палуба; 22- цепные ящики; 23-помещение башен 203-мм орудий; 24-погреба боезапаса 203-мм орудий; 25-помещения электродвигателей вращения башен; 26-броневая труба для защиты приводов и кабелей из боевой рубки; 27-погреба 57-мм снарядов; 28-минный погреб; 29- элеватор подачи боеприпасов; 30- погреба 75-мм снарядов; 31 — погреба боезапаса 152-мм орудий; 82- котельные отделения; 33-помещения подводных торпедных аппаратов; 34-машинное отделение; 35-кормовой траверз второго броневого пояса (между броневой и батарейной палубами); 36-кормовая платформа; 37-кормовой траверз броневого пояса по ватерлинии; 38- рулевое отделение; 89-линия вала; 40- румпельное отделение; 41-уступ броневой карапасной палубы в корме; 42-жилая палуба; 43-верп; 44- спасательный буй; 45-палубный трап; 46-забортный трап; 47-пулемет; 48- 152-мм орудие; 49-75-мм орудие; 50-гребные катера; 51-световой люк; 52- шестивесельный вельбот; 53-стоп-анкеры; 54-подвесные рельсовые пути для подачи боеприпасов по палубе в беседках; 55-57-мм пушка; 56-паровой катер; 57-22-весельный баркас с шестивесельным ялом; 58-становой якорь; 59-брашпиль; 60-бортовые якорные клюзы; 61 — коечные сетки; 62- трубы для погрузки угля.
