Рафаил Мельников - Броненосные крейсера типа “Адмирал Макаров”. 1906-1925 гг.

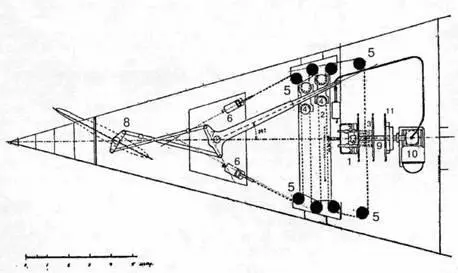

Крейсер “Адмирал Макаров”. 1909 г. (план румпельного отделения)

1. Паровая машина. 2. Телемотор. 3. Барабан руль-цепи. 4. Тележки со шкивами. 5. Неподвижные шкивы. 6. Буферы-талрепы руль-цепи. 7. Румпель с фальшивой головой руля. 8. Голова руля и руль. 9. Горизонтальный вал, общий для всех способов управления. 10. Мотор электрического управления рулем. 11. Штурвалы ручного управления рулем.

Паровое отопление берет свое начало из носового и кормового коллекторов вспомогательных механизмов, и соответственно этому его можно разделить на две части: носовую и кормовую. Носовая ветвь идет из помещения динамо-машин, кормовая из кормового коллектора вспомогательных механизмов.

Румпельное отделение находится между 127–145 шпангоутами и заключает в себе почти все механизмы управления рулем. Румпельное отделение защищено карапасной броневой палубой в 1,2 дм толщиной и находится немного ниже ватерлинии. Руль полубалансирный (с пяткой), наибольший угол перекладывания на борт 35°. Вследствие узости кормового образования, румпель насажен не непосредственно на голову руля, а имеет особое приспособление. Поперечный румпель, насаженный на голову руля, соединен тягами с рогами румпеля, насаженного на фальшивую голову руля в более широкой части кормы. Тяги, как видно из чертежа, перекрещиваются, вследствие чего одна из них вилкообразная.

Для управления рулем на крейсере применяется: паро-гидравлическое, электрическое, ручное и управление румпель талями. Практика выяснила удобство и надежность паро-гидравлического управления, описание которого поэтому и помещается первым.

1) Штурвалы парогидравлического управления рулем находятся в походной рубке, в боевой рубке и в центральном посту. В исключительных случаях возможно управление из рулевого отделения чисто паровым способом. Три штурвала паро-гидравлического управления насажены на общий вертикальный вал, оканчивающийся в центральном посту. Муфты на этом валу позволяют, при управлении из боевой рубки, разобщать штурвал в походной рубке и при управлении из центрального поста разобщать штурвалы в боевой и походной рубках.

Вертикальный вал с тремя штурвалами сообщен горизонтальным валиком и зубчатой передачей с паровой машинкой и гидравлическим прессом, находящимся в отделении вращения носовой 8-дм башни. Пресс состоит из паровой машинки (серво-мотора) и гидравлической, дающей давление на жидкость, заключенную в двух трубках, идущих к гидравлическому золотнику в рулевом отделении. Трубки эти от пресса переходят в шахту отделения, где поднимаются в жилую палубу и идут по левому борту до отделения 11-й турбины, там они опускаются вниз под броневую палубу и кончаются в рулевом отделении двумя цилиндрами со штоками, на концах которых имеются роульсы.

Цепь Галля, перекинутая через роульсы и зубчатое колесо валика паровой машины в рулевом отделении (тоже сервомотора), передает движение штоков телемотора золотнику паровой машинки. Машинка вращает горизонтальный вал, сцепленный шестернями с барабаном под площадкой рулевого отделения, барабан посредством намотанной на него руль-цепи перекладывает румпель и руль. Как горизонтальный вал, так и барабан с руль-цепью служат для всех способов управления. Горизонтальный вал имеет подвижные муфты для соединения его с каждым управлением порознь. Для паро-гидравлического управления муфта, находящаяся у паровой машинки, должна быть закинута на корму.

Как было упомянуто выше, управление рулем из рулевого отделения с помощью паровой машинки достигается следующим образом: шестерня, сцепляющая телемотор с золотником паровой машинки, насажена на пустотелый вал-трубку, вылитый заодно с маховиком. Вся система двигается свободно, не будучи закрепленной винтом, по горизонтальному валику, соединенному с золотником паровой машинки; шпонка на этом валике вращает маховик и зубчатку.

2) Электрический способ управления рулем. Манипуляторы электрического управления находятся в походной и в боевой рубках, в центральном посту и в рулевом отделении. В каждом из этих постов управления имеется по две ручки манипулятора для цепей правого и левого борта.

Переключателей два: главный находится в центральном посту, заключен в водонепроницаемую коробку и переводится съемным маховиком. Второй переключатель в рулевом отделении. Переключатели служат для соединения между собой частей цепи и устанавливаются на соответствующие надписи. Например, если управление ведется из походной рубки, то переключатель в рулевом отделении должен стоять на ‘‘центральный пост”, а переключатель в центральном посту на “походная рубка”. Если управление ведется из рулевого отделения, то переключатель в рулевом отделении стоит на "рулевое отделение”, а переключатель в центральном посту выводится из цепи.
