Владимир Арбузов - Броненосец “Наварин”. 1888-1905 гг.

Артиллерия состоит из четырех 67-тонных дальнобойных орудий, заряжающихся гидравлическими машинами с казенной части, установленных в двух башнях, вращение которых и вообще действия орудиями совершается гидравлическими приборами. Угол обстрела этих орудий равен 270°. Шесть скорострельных 4.7 д. дальнобойных орудий длиною в 40 калибров установлены в закрытой батарее в промежутке между башнями по три на каждой стороне борта. Вся эта артиллерия изготовлена заводом Армстронга.

Пробные испытания артиллерии “Trafalgar” дали блестящие результаты, так как было выяснено, что стрельба может производиться из башенных орудий со скоростью через каждые 2 минуты по выстрелу, включая сюда и время, необходимое на заряжания и наводку, если комендоры и вся прислуга будут достаточно хорошо подготовлены. Во время испытаний 4 выстрела делались в 9 мин. 7 сек., а именно через: 3 мин. 2 сек., 2 мин. 58 сек. и 3 мин. 7 сек. Стрельба производилась снарядами Паллизера (Palliser) в 1250 фн. весом и медленно горящим шоколадным порохом, заряд которого был доведен до 630 фунт, (боевой заряд). Снаряд этот пробивает у дула железную плиту толщиною 30,4 д.

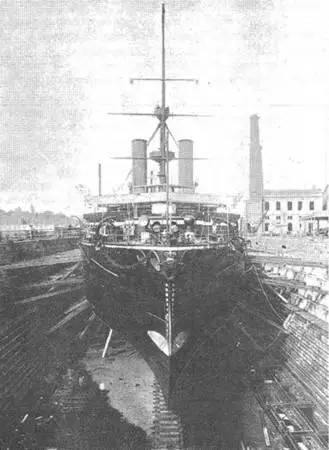

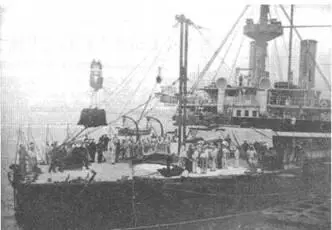

Броненосец “Трафальгар“ во время погрузки угля на ходу (вверху) и в доке на Мальте. 1890-е гг.

Что касается 4,7-д. скорострельных орудий, то из них стрельба производилась со скоростью 10 выстрелов в 1 мин. 15 сек. и до 1 м. 19 сек. Воспламенение запалов производится гальваническим током. Во время стрельбы никаких повреждений не было за исключением случая, когда у одного из 4,7-д. орудий зажало замок, что вызвало задержку на 1 мин. 28 сек., да один раз не взорвался запал.

Испытаниям также подверглись 6-ти и 3-х фунтовые скорострельные пушки Готчкисса, которых имеется на “Trafalgar” первых восемь, а последних девять орудий. Кроме этой артиллерии есть еще четыре 0,45 дюйм, пятиствольных митральезы Норденфельда.

Бомбовые погреба и крюйт-камеры тяжелых орудий находятся в среднем коридоре между котлами. Для легкой скорострельной артиллерии устроены бомбовые погреба вне каземата, но под броневой палубой.

Минное вооружение состоит из четырех подводных аппаратов, установленных на броневой палубе, и четырех надводных минных пушек в жилой палубе. Кроме того, броненосец имеет две миноноски. Сетевое минное ограждение сделано по обоим бортам “Trafalgar” для защиты против минных атак.

Боевое электрическое освещение состоит из четырех больших прожекторов Манжена. В палубах и жилых помещениях устроено освещение лампочками накаливания.

Стоимость “Trafalgar” в полном вооружении достигла 885718 фн. ст. Из этой суммы на долю корпуса и брони приходится 686000 фн. ст., машины стоят 94000 фн. ст., механизмы и установки артиллерии 46278 фн. ст., орудия 56340 фн. ст. и минное вооружение 3100 фн. ст.

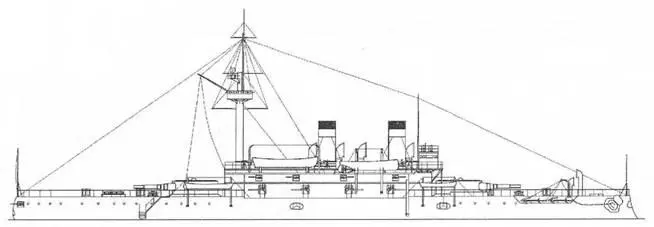

Броненосец “Назарин ”. 1896 г. (Наружный вид)

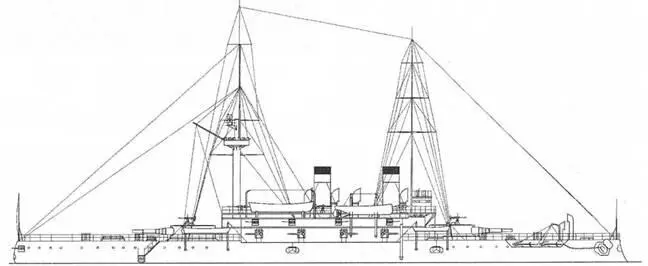

Броненосец “Наварии”. 1904 г. (Наружный вид)

Корпус броненосца имел наибольшую длину 107 м (длина между перпендикулярами 105,9 м), ширину 20,42, проектную осадку 7,62 м носом и 8,4 кормой и набирался из 93 шпангоутов (шпация 1,2 метра). Шпангоуты обеспечивали продольную прочность и полные образования (коэффициент полноты водоизмещения 0,58, отношение длины к ширине 5,04, ширины к осадке 2,56), присущие всем броненосцам той поры, а двойное дно (между 20 и 76 шпангоутами) и 9 поперечных и две продольные переборки (между 31 и 65 шпангоутами) делили его на многие водонепроницаемые отсеки.

Водоотливная система корпуса была аналогична водоотливной системе броненосцев типа “Екатерина II” (см. книгу автора “Броненосцы типа “Екатерина II” С.-Пб. 1994 г.).

В продольной плоскости прочность обеспечивали по шесть стрингеров с каждого борта, один из которых одновременно являлся и шельфом под броню. Для уменьшения бортовой качки установили два боковых киля длиной около 60 метров. По проекту вес корпуса без брони и подкладки определялся в 3648 т.

На момент вступления броненосца в строй он имел водоизмещение 10107,38 т (проектное водоизмещение 9476 т). Общая перегрузка составила 631 т или 6,6 %.
