С. Иванов - Grumman Avenger. Часть 1

После войны Эвенджеры служившие в Utility/Target Towing Squadrons получили окраску, введенную документом Amendment 3 к спецификации SR-2e от 6 мая 1946 года.

Крылья на всей их поверхности, до корня, сверху и снизу, горизонтальное оперение сверху и снизу должны были окрашиваться блестящей желто-оранжевой краской (Glossy Orange Yellow). Блестящей темно-синей краской (Glossy Sea Blue) должен был окрашиваться весь фюзеляж вместе с капотом двигателя и дорожки на крыльях по обе стороны фюзеляжа. В блестящий красный цвет должен был окрашиваться руль направления, этим же цветом наносились широкие — трехфутовые (914,4 мм) полосы вокруг крыльев (на верхней и нижней поверхностях) на расстоянии 1/3 их размаха от фюзеляжа.

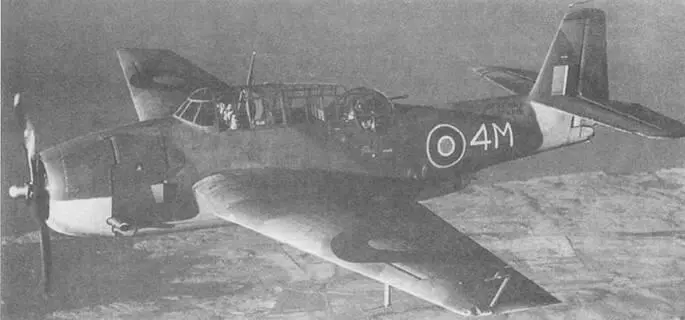

Тарпон I (FN 908) из 846-й эскадрильи FAA. Самолет песет стандартную камуфляжную окраску, состоящую из пятен неправильной формы серо-голубого (Extra Dark Sea Grey) и серо-зеленого (Dark Slate Grey) цветов на верхних поверхностях, нижние поверхности окрашены серо-голубым (Sky) цветом. Все краски камуфляжа были матовыми.

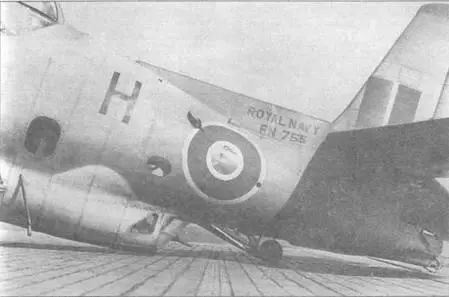

Шестой экземпляр самолета Тарпон I (FN 755; бывший TBF-1 В и No. 0629) после жесткой посадки на палубу американского эскортного авианосца USS Changer (CVE-30), на котором британцы тренировались, I ноября 1942 года. Самолет имеет «вбитое» хвостовое колесо и сломанные опоры, которые пробили обшивку вблизи опознавательного знака. Самолет несет стандартную камуфляжную окраску, состоящую из пятен неправильной формы серо-голубого (Extra Dark Sea Grey) и серо-зеленого (Dark Slate Grey) цветов на верхних поверхностях, с нижними поверхностями, окрашенными сероголубым (Sky) цветом. Все краски камуфляжа быт матовыми. Хорошо видно расположение и вид букв идентификационного номера и рода вооруженных сил на форкиле перед вертикальным стабилизатором.

Первый прототип XTBF-1 имел знаки государственной принадлежности в форме белой (ANA 601 Non-specular Insignia White — FS 37875) пятиконечной звезды размещенной в темно-синем круге (ANA 605 Insignia Blue — FS 35044) с красным (ANA 509 Insignia Red — FS 11136) кругом посередине, которые рисовались только на верхней поверхности левого крыла и нижней поверхности правого. На фюзеляже знаков государственной принадлежности не было.

Первые TBF-1 имели обозначения, нанесенные в соответствии с директивой BuAer AER-E-25 (010282) от 26 февраля 1941 года, которой было введено нанесение знаков государственной принадлежности на обеих сторонах задней части фюзеляжа, а также на верхней поверхности левого и нижней поверхности правого крыла. 5 января 1942 года вернулись к нанесению знаков государственной принадлежности на обеих сторонах крыльев; кроме того, как и прежде они наносились на обеих сторонах задней части фюзеляжа. Несколькими днями позднее, 17 января было приказано максимально увеличить знаки государственной принадлежности — на крыльях сверху они должны были занимать всю ширину крыла, до границы элерона — 79 дюймов (2006,6 мм), снизу — 76 мм (1930,4 мм), а на фюзеляже должны были иметь 54 дюйма (1372 мм) в диаметре. Был введен также дополнительный элемент быстрого распознавания — 13 горизонтальных красных и белых полос на руле направления.

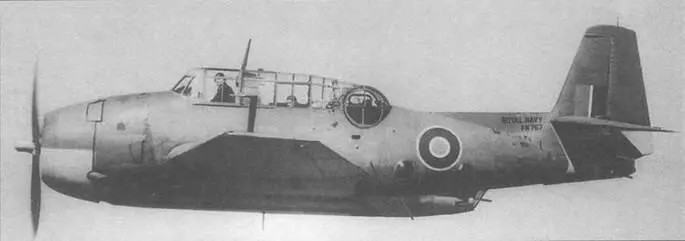

Тарпон I/Эвенджер (FN767) из первой партии, подученной англичанами, служил в 832-й эскадрильи FAA, апрель /943 года. Самолет несет стандартную камуфляжную окраску, состоящую из пятен неправильной формы серо-голубого (Extra Dark Sea Grey) и серо-зеленого (Dark Slate Grey) цветов на верхних поверхностях, нижние поверхности окрашены серо-голубым (Sky) цветом. Все краски камуфляжа были матовыми.

Эвенджер I/ (JZ594) — аналог американского ТВМ-1- из 857-й эскадрильи FAA, апрель /945 года Самолет несет стандартную камуфляжную окраску, состоявшую из пятен неправильной формы серо-голубого (Extra Dark Sea Grey) и серо-зеленого (Dark Slate Grey) цветов на верхних поверхностях, нижние поверхности окрашены серо-голубым (Sky) цветом. Все краски камуфляжа были матовыми. Кокарды и “fin-flashe” имеют только два цвета — синий и светло-голубой. Такая окраска использовалась в Индийском океане. В то же время в британском Тихоокеанском флоте кокарды были бело-синими с боковыми прямоугольниками, как на американских знаках, также частой была окраска самолетов полностью в цвет Glossy Sea Blue.
