При этом необходимо увеличить патронное отделение на крейсере, чтобы оно могло вмещать увеличенное число патронов для скорострельных пушек. Комитет обратил также внимание на то обстоятельство, что на представленных чертежах не показано минного погреба для хранения зарядных отделений мин Уайтхеда, устройства которого, согласно статьи 881 Морского устава, обязательно на всех судах нашего флота. По сему необходимо предложить Балтийскому заводу, по соглашению с командиром крейсера и наблюдающим за постройкой инженером, приискать надлежащее место для минного погреба, который, согласно утвержденной комплектации судов флота минами, должен быть устроен на 14 зарядных отделений, длиной 37 дюймов и диаметром 13 5 / 8 дм каждое. Чертеж с показанием расположения этого погреба представить на утверждение Комитета.

На журнале Комитета последовала резолюция временно Управляющего Морским министерством, вице-адмирала Андреева: “Согласен и прошу сделать распоряжение для сообщения Балтийскому заводу тех изменений и дополнений, которые Комитет признает нужным”.

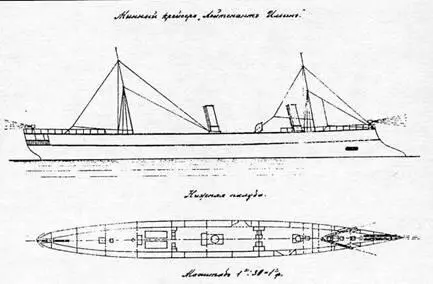

Минный крейсер “Лейтенант Ильин". (Наружный вид и план нижней палубы с указанием расположения минного вооружения)

3) Препровожденный командиром С.-Петербургского порта на утверждение Технического Комитета чертеж спускового устройства минного крейсера “Лейтенант Ильин".

Сообщено командиру порта, что Технический Комитет нашел показанный на упомянутом чертеже уклон спускового фундамента 1 дюйм на фут длины его более отвечающим цели успешного спуска судна на воду, чем уклон в 7 / а дюйма, какой обыкновенно дается судам этой величины. Больший уклон фундамента в данном случае необходим для того, чтобы судно с большой скоростью сошло со стапеля, так как иначе при значительной длине судна течением могло бы завернуть при спуске корму его. Ввиду этого Технический Комитет одобрил означенный чертеж для руководства, но с тем однако, чтобы в носовой части добавить грунтовы, расположив их между копыльями. На брусьях спускового фундамента положить сосновую обшивку толщиной 2 дюйма, а также обшить сосновыми же досками в 2 дюйма толщиной и спусковые полозья с их нижней стороны.

4) Главное управление кораблестроения и снабжений препроводило на утверждение Технического Комитета чертеж рангоута минного крейсера “Лейтенант Ильин”, сообщив при этом, что Управляющий Балтийским заводом, представляя означенный чертеж, просит дать наряд С.-Петербургскому порту на изготовление рангоута со всеми принадлежностями к концу июля месяца. По заявлению г. Кази, чертеж означенного рангоута согласован с видами командира, упомянутого крейсера в деталях и был утвержден Управляющим Морским министерством.

Означенным отношением Главное управление просило Технический Комитет сообщить в самом непродолжительном времени: может ли этот чертеж быть сообщен С.-Петербургскому порту к руководству при изготовлении рангоута для крейсера.

Приглашенный в Комитет мачтовый мастер Кронштадтского порта дал необходимые разъяснения относительно предлагаемым им изменений в деталях устройства рангоута и по предложению Комитета показал эти изменения на чертеже красными линиями, представив при этом ведомость веса рангоута с принадлежностями на крейсере "Лейтенант Ильин’’, по которой вес этот составляет 149 пуд. или 2,43 тон., площадь же парусов 3205 кв. фт.

Сообщено Главному Управлению кораблестроения и снабжений, что, рассмотрев вышеупомянутые чертежи рангоута и парусности для минного крейсера “Лейтенант Ильин”, Технический комитет одобрил эти чертежи для руководства с теми изменениями, какие показаны на чертеже деталей рангоута. Означенные чертежи парусности и рангоута препроводить Главному командиру Черного и Каспийского морей для руководства при изготовлении рангоута и парусов для строившегося в Черном море минного крейсера “Капитан Сакен”.

В 1885 году Управляющим Морским министерством было поручено минному офицеру капитану 2 ранга Ранчевскому выработать проект минного вооружения крейсера “Лейтенант Ильин”, а устройство его на крейсере поручено С.-Петербургскому заводу. Представленные в Комитет чертежи минного вооружения были утверждены с небольшими изменениями в деталях.

По первоначальному проекту из 7 выбрасывающих аппаратов для стрельбы 19-фт минами Уайтхеда два носовых и два бортовых не приспособлены были для стрельбы порохом. Комитет, по ходатайству командира, нашел полезным в боевом отношении устроить во всех выбрасывающих аппаратах крейсера приспособление для стрельбы порохом, по образцу аппаратов метательных мин.
