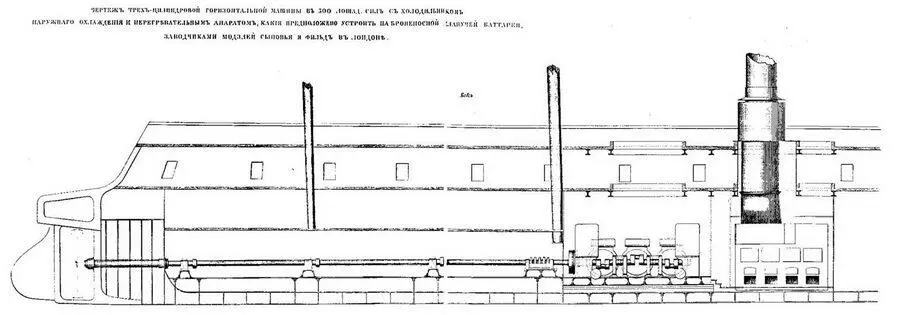

Первоначально предполагалось поставить на батарею машину и котлы с корабля "Константин", но впоследствии от этого отказались, так как на приспособление их к новому судну и на доставку в Англию требовалась значительная сумма, да и машина в отношении экономичности уже не отвечала новым требованиям. Поэтому за 148000 рублей английским заводам Модслея и Фильда заказали трехцилиндровую паровую машину (с двумя конденсаторами) индикаторной мощностью 1000 л.с.

Для изучения технологии железного судостроения, производства броневых плит и способов их крепления к корпусу в Англию командировали двух корабельных инженеров, унтер-офицера и пятерых мастеровых с адмиралтейских Ижорских заводов. Кроме того, для изучения технологии производства и конструкции паровых машин новейших систем туда же послали двух инженеров-механиков. Все они подчинялись наблюдающему за постройкой "Первенца" капитану 2 ранга СП. Шварцу и сами участвовали во всех работах наравне с лучшими английскими мастерами.

В августе 1862 г. батарею дважды осматривал директор кораблестроительного департамента контр-адмирал П.В. Воеводский. Работы шли успешно. Через два месяца завод установил машину, бронированную рубку и тиковую прокладку под бортовую броню. 6 мая 1863 г. батарею спустили на воду. По предложению лейтенанта И.П. Белавенца "Первенец" достраивался в направлении, противоположном его положению на стапеле, т. е. был развернут на 180°, благодаря чему остаточный магнетизм уничтожался магнитным полем земли.

Водоизмещение броненосной батареи составило 3277 т, максимальная длина и ширина соответственно 67,1 и 16,16, осадка 4,4 м, экипаж: 459 человек, в том числе 17 офицеров. По распространенной в ту пору идее броненосных таранов первый русский броненосец имел шпирон, "достаточно длинный и крепкий, чтобы пробить корпус трехдечного корабля". Короткий корпус позволял добиться хорошей поворотливости, что было немаловажно для тарана. В корме также имелся массивный бронированный таранный штевень, одновременно служивший защитой руля и винта.

Большой уклон бортов внутрь судна (27°) способствовал рикошетированию снарядов по броне, но отрицательно сказывался на мореходных качествах. Однако, учитывая, что "Первенец" предназначался для прибрежных действий в Финском заливе", уклон бортов оставили без изменения. Следует отметить, что подобное решение повторили лишь на речных и прибрежных броненосных кораблях Соединенных Штатов Америки в период гражданской войны 1862–1865 гг. Дальнейшего распространения оно не получило, так как значительно ограничивало возможность удобного размещения артиллерии на батарейной палубе.

Корпус, набиравшийся по "клетчатой" системе, имел одно дно, а пространство между флорами заливалось (в качестве балласта) раствором цемента с песком. Рулевую раму, фор- и ахтерштевень делали коваными, килевые листы из 28,5-мм железа, шпангоуты толщиной 10,5-м м, шириной 254 мм. Обшивка к шпангоутам крепилась при помощи уголкового железа (толщина подводной обшивки 16,5, надводной 13,5 мм).

"Первенец" имел три палубы: верхнюю, батарейную и жилую (толщина палубных настилов 6,5 мм), положенные на бимсы, собранные из 10,8-мм листов железа шириной 264, 305 и 203-мм соответственно. Бимсы подкреплялись сплошными коваными пиллерсами диаметром 114,7 мм, 13,5-мм водонепроницаемыми переборками, доходившими до батарейной палубы. Корпус разделялся на 7 отсеков. Кроме того, вдоль борта шли продольные переборки, которые (как и поперечные) подкреплялись уголковым железом.

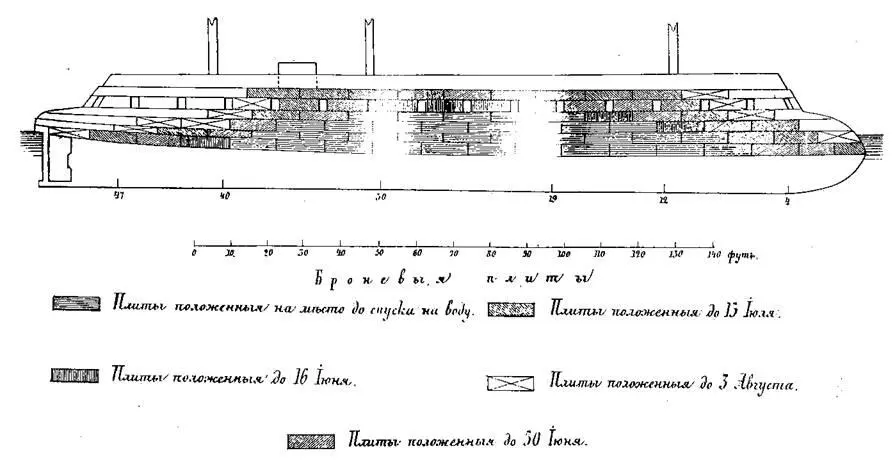

Броненосная батарея "Первенец".

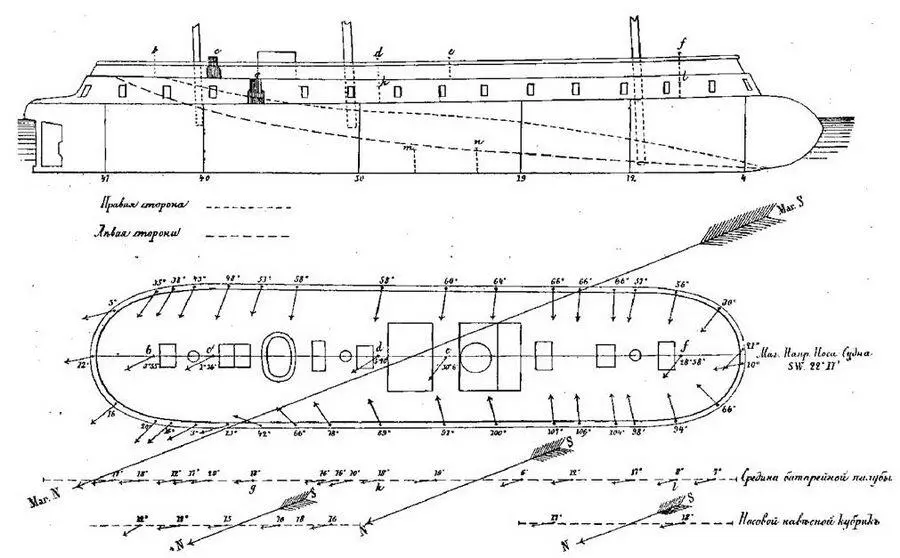

(Расположение броневых плит, наружный вид и план с указанием величины девиации в различных частях корабля)

Броневая защита полностью покрывала весь надводный борт и опускалась на 1,22 м ниже ватерлинии. Она состояла из 114-мм кованых железных плит производства Темзенского завода на 254-мм тиковой подкладке. К корпусу броня крепилась сквозными болтами диаметром 36,1 мм и опиралась на специальный выступ в шпангоутах.

В районе расположения плит между шпангоутами стояли подкрепления. На расстоянии 9,15 м от оконечностей толщина брони уменьшалась до 102 мм. Боевая рубка защищалась 114-мм железными плитами. Броня крепилась по типу английского океанского броненосца "Уорриор", но по требованию Морского ведомства высоту орудийного порта "в свету" снизили до 864 мм (у английского броненосца — 1067 мм), что ограничивало угол возвышения орудий до 5°, соответствовавший дистанции 1829 м. Никакой снаряд не пробивал броню на таком расстоянии, а уменьшение площади амбразур улучшило защиту орудийной прислуги и станков.
