Полная ширина фрегата будет 56 фут, а водоизмещение 6040 т, при среднем углублении 23 ф. 7 д.

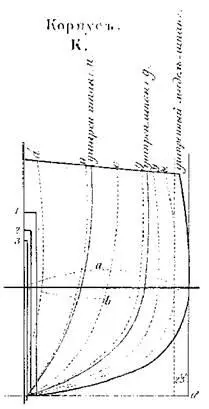

К изложению этого способа, как к цели моей статьи, я и приступаю. Согласно предварительному вычислению, показавшему предел уширения набора на 4,5 Фута, приступлено было кнебольшой разбивке. На плазе прежнего корпуса параллельно его основанию cd была пробита линия а, при наибольшей ширине мидель-шпангоута, и перенесена на полушироту, здесь от а положили (по шпангоутам) расстояние для миделевых и ближайших к ним шпангоутов, равное 2 ф. 3 д.

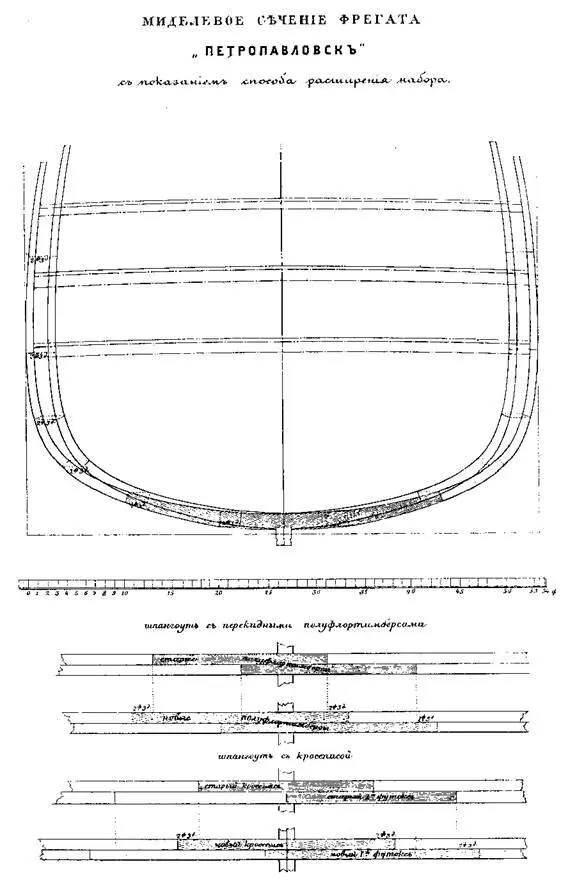

Так как шпангоуты должны были раздвинуться в ту и другую стороны от средней линии, то неизбежно нижние два дерева каждого шпангоута оказались короткими, следовало ввести или надставки, или заменить прежние штуки новыми. Первое укоротило бы перевязку нижних стыков, а с нею уменьшилась бы и прочность набора, а потому г. Иващенко решился на второе, т. е. ввел в каждый шпангоут две новые штуки, удлиненные против прежних.

Не знаю, насколько я сумел ознакомить читателя с этим способом, но во всяком случае он заслуживает внимания. Цель совершенно достигнута, набор уширен на 4.5 фута, и при этом прочность его решительно не ослаблена, водоизмещение судна с обшивкою увеличилось на 760 т, фрегат сделался способным носить броню толщиною в 4,5 дюйма, при среднем его углублении 23 ф. 7 д. И хотя нет сомнения, что вышесказанного водоизмещения можно было достигнуть и другим способом, но тогда потребовались бы значительные расходы.

Теоретический чертеж корпуса фрегата "Петропавловск". Пунктирной линией показаны обводы корабля до переделки его в броненосный.

Можно заключить, что броненосный фрегат "Петропавловск" будет принадлежать к самым лучшим из современных иностранных броненосных фрегатов и представляет еще выгодную для нас сторону в том отношении, что углубление его умеренно, а это весьма важное условие для плавания в наших водах.

Ширина фрегата "Петропавловск", 56 фут, дает ему достаточную остойчвость, которая позволит носить рангоут хорошего парусного фрегата, и с механизмом в 800 сил он получил ход, не уступающий ходу французских и английских броненосных фрегатов и даже не меньше хода последних фрегатов Рида: "Belerophon", "Lord Clyde" и "Lord Warden", у которых хотя машины и в 1000 сил, но, взамен того, водоизмещение более на 1000 т, чем у "Петропавловска", имеющего весьма острые линии подводной части.

Во вся ком случае, не может быть спора, что "Петропавловск" не уступит в скорости хода новейшим английским фрегатам, если его механизм, в 800 нарицательных сил, будет иметь достоинства современных машин лучших английских заводчиков.

12 августа в 1 час пополудни выведен из дока в Кронштадт фрегат "Севастополь" (командир капитан 1 ранга Брюммер), который, как известно, переделан в броненосный из большого деревянного фрегата первого класса, вроде фрегата "Генерал-Адмирал".

Вот размерения его до переделки по первоначальному чертежу и после обращения в броненосный (эти данные показаны в скобках).

Длина от задней кромки ахтерштевня до передней кромки форштевня по G.WL 300 ф [*7 фут = 12 дюймам = 0,3048 м. 1 дюйм = 25,4 мм.]. (300 ф.). Ширина без обшивки 49 ф. 0 д. (49 ф. 0 д.). Толщина обшивки (8 д.). Толщина диагональной обшивки 6 д. Броня толщиной 4,5 д. Углубление в полном вооружении: форштевнем 21 ф. 6 д. (24 ахтерштевнем 23 ф. 6 д. (26 ф.), среднее 22 ф. 6 д. (25 ф.).

Полная площадь G.WL 11890 кв.ф. (12790 кв.ф.). Полная площадь подводной части миделя 898 кв. ф. (1040 кв. ф.). Полное водоизмещение по чертежу 5212 т (6135 т). Глубина интрюма 18 ф. 2,5 д. Строевых тонн 3869 т.

Работы по переделке фрегата производились коммерции советником Кудрявцевым. Фрегат начат 7 сентября 1860 г. (заложен 16 марта 1861 г.), а 26 июля 1862 г. приступлено к его переделке. 16 октября прошлого года он был выведен из северного петровского дока, а 19 октября переведен в южный, где в начале декабря приступлено было к сгибанию и пригонке плит, что и было окончено в конце июля месяца этого года.

При выводе фрегата из дока 16 октября он с 8200 пудами балласта углубился: форштевнем 12 ф. 4 д., ахтерштевнем 19 ф. Перегиб 1 д. Воды в трюме сказалось 5 д.

19 августа по выходе из дока углубился: форштевнем 16 ф. 3 д., ахтерштевнем 22 ф. Перегиб 3 д.
