Григорий Трусов: Первые русские подводные лодки. Часть I.

Миноносец снабжен тараном, что при специальном устройстве носовых цистерн дает ему возможность наносить таранные удары миноносцам и истребителям.

Для надводного плавания миноносец имеет два бензиномотора по 400 сил на валу каждый, работающих на два независимых винта и сообщающих скорость в 14 узлов. При нормальном запасе бензина (300 пуд.) миноносец может пройти свыше 1000 миль со скоростью 10 узлов, но это расстояние может быть значительно увеличено, если взять добавочный запас бензина в концевые цистерны.

Электродвигатель, установленный на миноносце, может развить до 120 сил на валу, запас энергии в аккумуляторах 3000 АН; под этим двигателем миноносец может пройти:

а) в надводном плавании 30 миль со скоростью 9,5 узлов, 50 миль со скоростью 8 узлов и около 100 миль со скоростью 5,5 узлов;

б) при погружении 25 миль со скоростью 8,5 узлов и около 70 миль с 5 узлами.

Аккумуляторы можно заряжать на якоре и на ходу специальным бензомотором с динамо.

Значительное развитие надводной части миноносца в связи с малою площадью грузовой ватерлинии и значительным возвышением рубки (7 фут выше воды) даст ему возможность держаться в море во всякую погоду. Корпус миноносца конструирован на тех же основаниях, как и корпус миноносца № 150.

Средняя часть его (на протяжении почти 2/3 длины) обшита деревом, а стальной набор и обшивка рассчитаны на давление 10 атмосфер, что соответствует глубине погружения 55 морских сажен. Оконечности, заполняемые при погружении, сделаны более легкими и по конструкции подходят к обычным миноносцам. Надводная площадка сделана весьма легкой и проницаемой и служит лишь как защита от волн и прикрытие для мин, надводного якоря и пр. Верхняя плоская часть ее необходима при погружении миноносца.

Бензиномоторы – четырехтактные, судового типа, по образцу имеемого на миноносце № 150, при 600 оборотах в минуту должны развивать по 400 сил на валу каждый. Есть возможность иметь для них задний ход, хотя практическое осуществление этого требует предварительных опытов.

Электродвигатель системы Сотер-Гарлэ должен развивать 120 сил на валу при 210 оборотах, работая на отдельный винт. Аккумуляторы, числом 64, на 3000 АН, системы Фюльмена или других заводов, могущих выполнить задания, осуществленные уже на миноносце № 150.

Вспомогательные механизмы:

а) воздушный насос на 150 атмосфер с электродвигателем;

б) центробежная помпа;

в) поршневая помпа, могущая работать при давлении до 10 атмосфер;

г) бензиномотор с динамо для заряжания аккумуляторов;

д) вентиляторы и другие мелкие механизмы.

Перископ в носовой рубке с углом зрения около 40°. без

увеличения, дающий возможность кругового обзора без поворота наблюдателя. Перископ в средней рубке с углом зрения около 8-10°, снабженный дальномером, дающим расстояния с точностью до 10% при 6 кабельтовых.

Воздухохранители содержат около одного кубического метра воздуха, сжатого до 150 атмосфер.

Значительное увеличение скорости представляемого проекта, по сравнению с миноносцем № 150, а также улучшение мореходных качеств его привели к размерениям, несколько отличающимся от размеров нашего первого подводного миноносца; но все опыты, произведенные с ним текущим летом, а также практика заграничного судостроения позволяют думать, что эти изменения не помешают достичь тех же успехов в подводном плавании, какие получены уже на миноносце № 150.

Главные элементы проекта сравнительно с элементами миноносца № 150 таковы; (миноносец в 140 т/миноносец в 150 т) водоизмещение 142 т/113 т, длина наибольшая 110 ф/65ф, ширина наиболдьшая 11 ф 2 дм/11 ф 10 дм, среднее углубление 9 ф 3 дм/10 ф 6 дм, наибольшее углубление 9 ф 3 дм/13 ф 6 дм, запас плавучести 20%/10%, надводная метацентрическая высота 8 дм/14 дм, подводная метацентрическая высота 7 дм/16 дм, скорость под бензиномотором 14/8,5 узл, скорость под электромотором 9,5/7,75 узла, скорость при погружении 8,5/7,25 узлов.

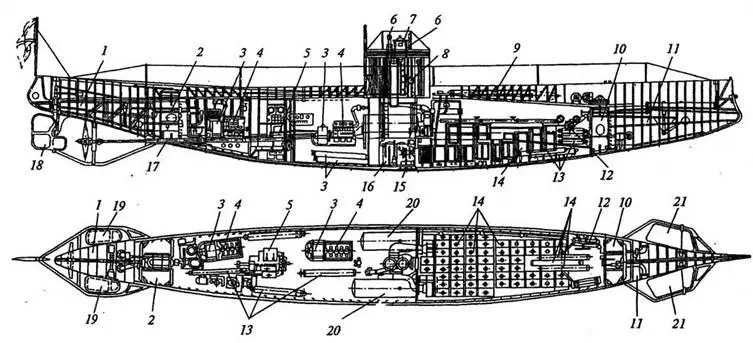

Подводная лодка «Осетр»

(Продольный разрез, план трюма и поперечное сечение в районе мидель-шпангоута)

1 – кормовая цистерна главного балласта; 2 – кормовая дифферентная цистерна; 3- генератор (динамо-машина); 4 – бензомотор системы «Панар»; 5 – главный электродвигатель; 6 – перископ; 7 – входной люк; 8- штурвал; 9 – минный аппарат системы С.К Джевецкого с миной Уайтхеда; 10, 11 – носовая главного балласта и носовая дифферентная цистерны; 12 – штурвал носовых горизонтальных рулей; 13 – баллоны сжатого воздуха; 14 – аккумуляторные батареи; 15 – подводный якорь; 16- средняя (отрывная) цистерна; 17 – гребной винт; 18 – перо руля; 19 – кормовые горизонтальные рули; 20 – топливные цистерны; 21 – носовые горизонтальные рули; 22- деревянная обшивка корпуса; 23-проницаемая надстройка
