С. Иванов - Германские субмарины Тип IXC крупным планом

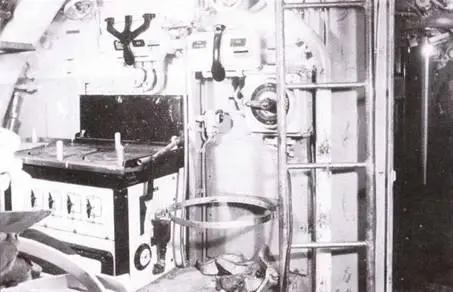

Задняя стенка камбуза подлодки U 190 с электроплитой (на ней две конфорки и одни духовка). Справа держатель для 40-литровой бака-кастрюли, которая имела отдельный подогрев. Переключатель подогрева кастрюли справа вверху на стене. Рядом справа открытая переборка, ведущая в офицерский жилой отсек. Лестница справа ведёт к люку камбуза.

Задняя стенка камбуза подлодки U 505 с электроплитой, оснащенной тремя конфорками и двумя духовками. На месте 40-литровой бака-кастрюли с отдельным подогревом здесь находится одностворчатый шкаф, установленный при реставрации. В левой чисти камбуза блок автоматических выключателей аккумуляторов носовой части.

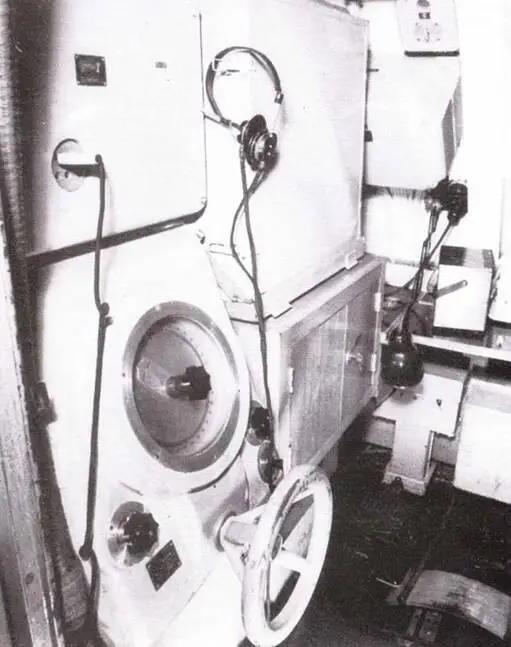

Отсек акустиков с компенсатором и усилителем гидролокатора. Атлас находился па подлодке U 889 спереди от легкой переборки жилого офицерского отсека. На заднем плане под верхним шкафом сейф для радиограмм.

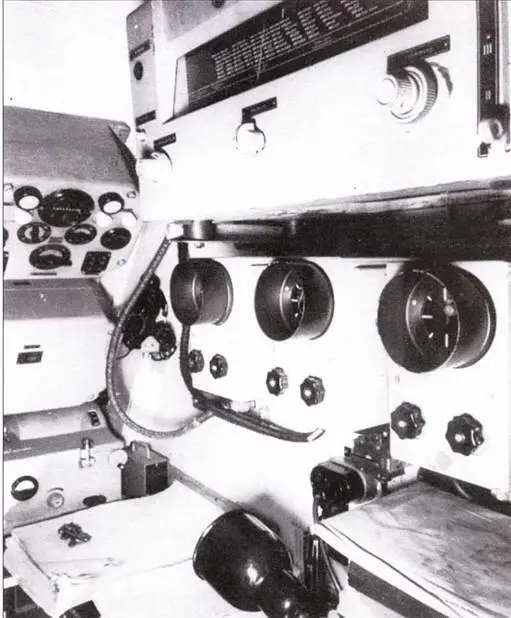

Морской радиоприёмник фирмы Телефункен в акустическом отсеке подлодки V 889 (на разделительной перегородке радиоотсека). Под ним на стене видны 3 круглых одинаковых крана радара FuMB 28 «Naxos-ZM4», предназначенного дли поиска и определении направления луча вражеского радара в 9-см диапазоне частот. Слева приборы настройки для всеволнового приёмники фирмы Телефункен, совсем внизу – коротковолновый приёмник.

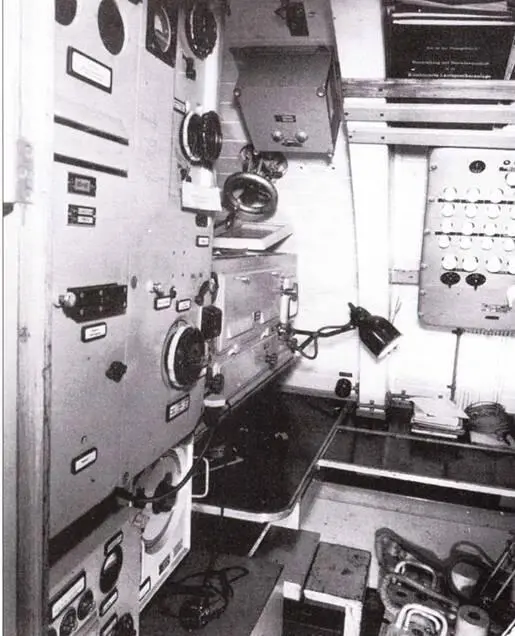

Приборы радиотсека подлодки U 889 на разделительной стенке акустического отсека. Спереди наверху 200-ватный коротковолновый передатчик, под ним слева панель настройки передатчика, справа – 150-ватный длинноволновый передатчик, совсем внизу ящик для ключей морзянки. На заднем плане над столом коротковолновый приёмник.

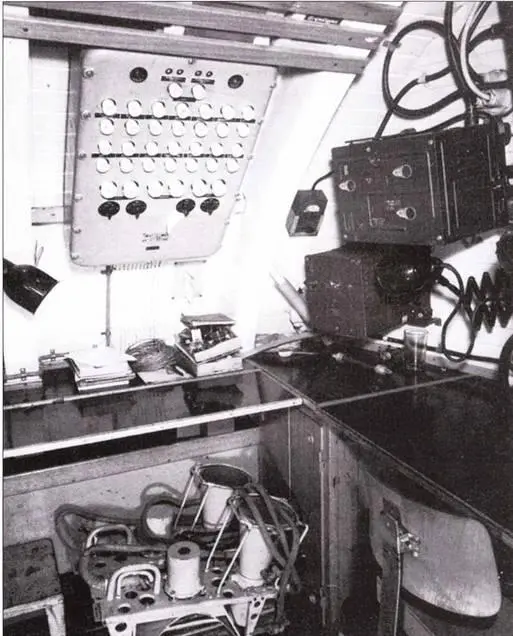

Противоположная часть радиоотсека на U 889, примыкающая к воднепроницаемой переборке. Сзади на стене батарея предохранителей, справа в углу сверху передатчик, под ним приёмник радара FuMO 61 «Hohentwiel», слева на стенке проверочный вольтметр. Книзу приёмная антенна радара FuMO 26 «Tunis».

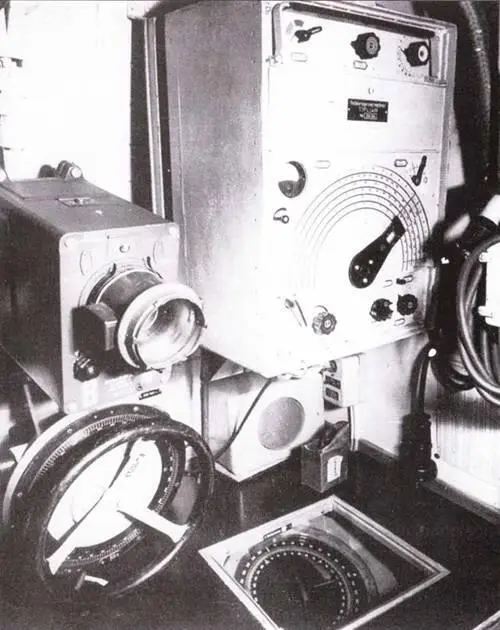

Отсеку центральной перегородки в районе Д-шпангоута №47 1/2 подлодки V 889: на стене пеленгаторный приёмник фирмы Телефункен. Внизу на столе под плексигласом экран пеленгатора с резервным компасом. Слева наверху экран радара FuMO 61, под ним находится ручной штурвал для вращения рефлекторной антенны радара, находящейся на боковой обшивке мостика.

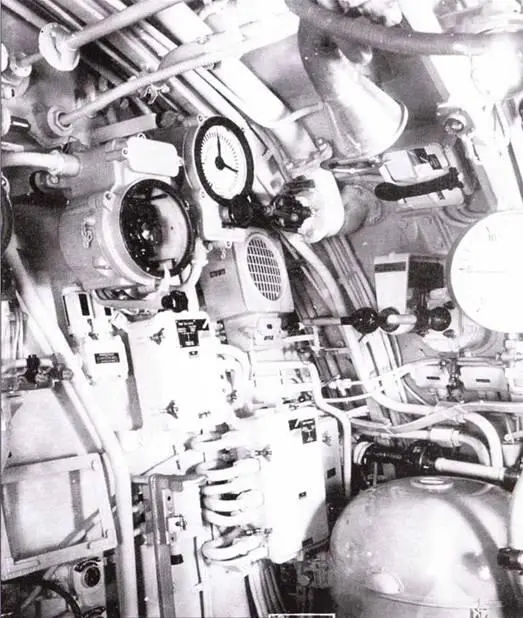

Передняя водонепроницаемая переборка в центральном отсеке подлодки U 190. В центре машинный телеграф с датчиками и ко/юбкой переключателей, ниже главный гирокомпас. Наверху слева динамик громкой связи и датчик рулевого телеграфа для передачи команд в кормовую часты Слева от измерителя глубины труба для подачи и отвода воздуха,под ними кингстон главной балластной цистерны. Совсем справа переключатель давления № 1-3 для открытия вентиляционных отверстий балластных цистерн.

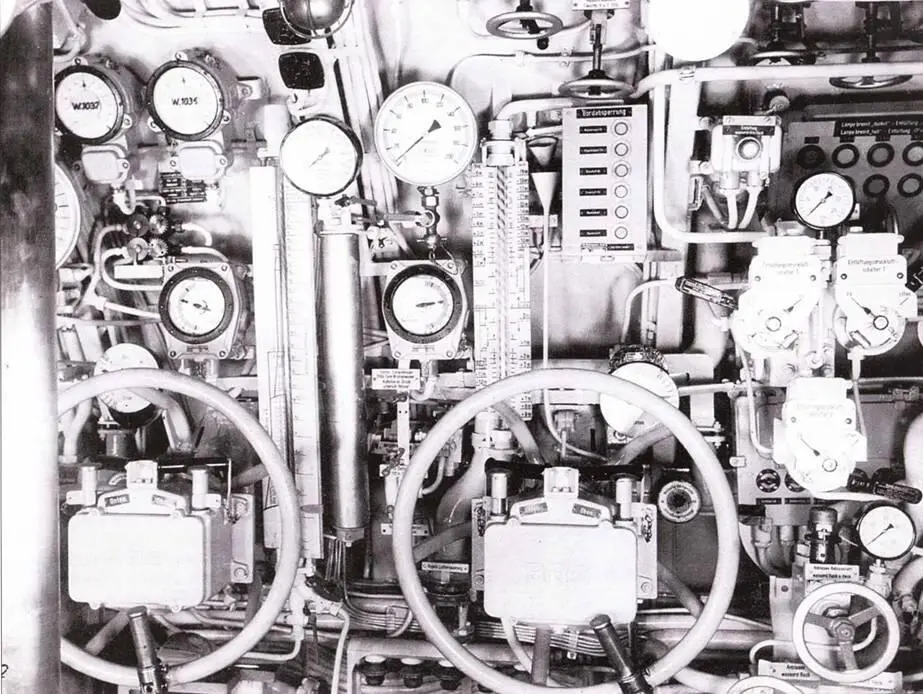

Штурвалы управления рулями глубины, расположенные по правому борту в передней части центрального отсека подлодки U 190. В случае выхода из строя электрического привода с помощью этих штурвалов происходит переход на ручное управление. При этом для отклонения руля глубины на 1 градус надо повернуть вручную штурвал па 1,66 оборота. В верхней половине снимка с обеих сторон видны манометры для измерения глубины и индикаторы положения руля. При этом левее стоят счетчики оборотов, а справа – два измерителя глубины. В левом углу снимка видна труба выдвижного радиопеленгатора.
