С. Иванов - Германские субмарины Тип XXIII крупным планом

Подлодка получила 6-цилиндровый дизель RS 34 S мощностью 575 л.с., электродвигатель мощностью 500 л.с. и электромотор малошумного хода мощностью 32,5 кВ. Аккумуляторная батарея состояла из 62 двойных элементов типа 21 MAL 740 Е/23 фирмы АФА.

Проектная максимальная скорость под водой была только в 2 раза ниже от таковой скоростной подлодки Вальтера. Конструкция кормовой части с рулевым управлением была взята без изменений из проекта подлодки XXII серии. В проекте были использованы уже ранее примененные на подлодках других серий мри водной вал и рубка с плексигласовым колпаком над мостиком, проектировщики отказались также от передних рулей глубины. Подлодку XXIII серии должны были оснастить выдвижным шнорхелем подобно тому, что был испытан на подлодке U 57/58.

30 июля 1943 года работа над проектом была закончена. Согласно проектным данным лодка должна была развивать мод водой максимальную скорость 13 узлов, а при скорости 6 узлов ее дальность под водой достигала 106 морских миль. Эти показатели были почти в 4 раза выше, чем у подлодки серии II С водоизмещением 250 тони. При плавании под шнорхелем максимальная скорость подлодки XXIII серии должна была достигать 10 узлов. Лодка была снабжена рубкой с перископом длиной 7,5 м и могла двигаться на безопасной перископной глубине, где она была неуязвима для гормед противника. Вооружение состояло из 2 «одноразовых» торпедных аппаратов.

2 августа 1943 года готовый проект подлодки XXIII серии был передан на утверждение в штаб-квартиру фюрера и она была включена в план строительства флота на 1943 год. Подлодка имела 8-образный в сечении прочный корпус. Она должна была собираться на верфи поточно-позиционным методом из практически полностью готовых 4 секций. Это были: кормовая секция (1.3 т), машинное отделение 114 т), центральный пост и жилое помещение (18,2 т) и носовая секция (15,5 г). Сами секции (еще без оборудования) должны быть приспособлены к перевозке по железной дороге, причем 3-ю секции перевозили без рубки. На создание и постройку первой подлодки отводилось 7 месяцев. Она должна быть готова к февралю 1944 года. К марту 1944 года планировалось довести ежемесячный выпуск до 20 подлодок XXIII серии. Для серийного выпуска планировалось привлечь в первую очередь производственные мощности следующих судостроительных верфей: Дойче Верке в Киле и Готенхафене, Говальд Верке в Киле и Гамбурге, а также – верфь Германия в Киле.

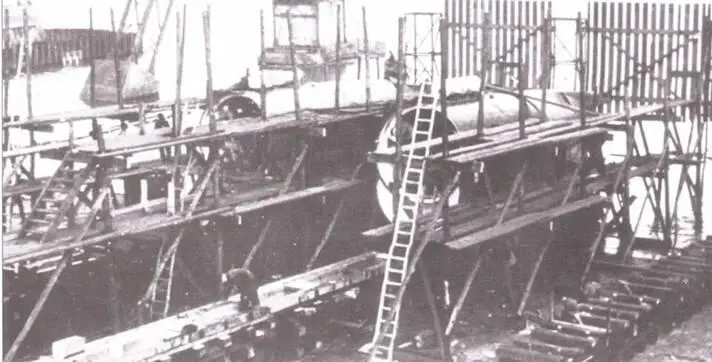

Начало сборки подводных лодок U 2324 (слева) и 2325 (справа) в эллинге 1/2 Дойче верфт в начале марта 1944 года. Секции I и II установлены на кильблоке, а на подлодке U 2324 уже начались сварочные работы. Кормовая секция подводилась с помощью крана и сразу же приваривалась.

5 августа 1943 года гросс-адмирал Дениц разрешил начать крупносерийное производство подлодок XXIII п XXI серий. Они предназначались прежде всего для действий на Средиземном и Черном морях. Для их производства решено было привлечь также зарубежные верфи на оккупированной территории, которые находились в данном регионе. Подготовка к производству и серийный выпуск были возложены на центральное конструкторское бюро Глюкауф (IBG) с отделениями в Бланкенбурге и Гальбертштадте и на Главный комитет по судостроению (HAS) в имперском отделе вооружений в Шпеере. В процессе их совместного обсуждения были решены отдельные вопросы.

В сентябре 1943 года начались испытания модели подлодки в бассейне Гидродинамического института в Вене (Австрия). По их результатам были внесены изменения в конструкцию кормовой части и задних рулей глубины. Были также определены оптимальные углы установки рулей управления и глубины. Были проведены исследования по оптимальной форме мостика рубки ( без шпигатов):

а) с плексигласовым колпаком, закрывающем мостик

б) открытый мостикс ветровым козырьком и бортиком («воротничком»)по бокам

с) открытый мостик без ветрового козырька и бортика

д) открытый мостик как в варианте с) с закругленным фальшбортом.

Оказалась, что при варианте а) сопротивление мостика составляет 25% o r общего сопротивления, создаваемого всей подлодкой. При этом на скорости 15 узлов оно состоит только из сопротивления трения. Вариант б) дает коэффициент сопротивления мостика 1,72 и вариант с) – коэффициент 1,57 (или 34% от общего сопротивления лодки). Вариант д) дает незначительное уменьшение по сравнению с вариантом с). По требованию морских офицеров решили остановиться на варианте б).
