Валерий Мужеников - Линейные крейсера Англии. Часть II

Попадание 280-мм снаряда с "Зейдлица" пришлось в 4,2 м позади места попадания первого снаряда. Снаряд прошел через иллюминатор и разорвался в 5 м от места попадания внутри корабля, произведя значительные повреждения легких конструкций.

Третий бронебойный снаряд пробил броневой пояс и разорвался на 203-мм стенке барбета башни "А", но в башню не проник. Плиту сдвинуло на 150 мм к нижнему краю. Перегрузочное отделение башни "А" заволокло дымом и газом, но башня не вышла из строя.

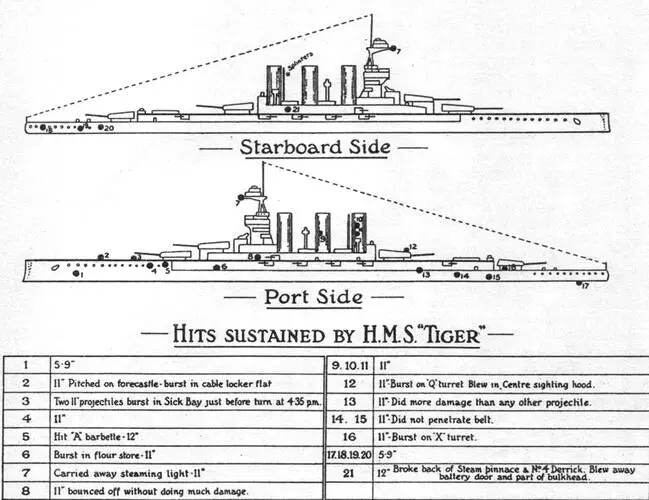

Линейный крейсер "Тайгер”

(Схема попаданий снарядов в Ютландском бою)

Четвертый снаряд пробил 127-мм броневой пояс и разорвался в 1,2 м от места взрыва.

Пятый снаряд сделал лунку в месте падения в 127-мм броневом поясе и отскочил.

Шестой снаряд, возможно, рикошетом, пробил навылет среднюю дымовую трубу.

Седьмой снаряд пробил броневой пояс правого борта, прикрывавший 10-мм палубу, и разорвался в 5 м от места падения. Крупный осколок пробил кронштейн, поддерживающий главную паропроводную трубу у носовой переборки левого турбинного агрегата. Попади этот осколок непосредственно в трубу, энергетическая установка крейсера вышла бы из строя в самый критический момент боя и корабль, без сомнения, уничтожили бы. Взрывом убило 12 человек и зажгло 152-мм кордитовые заряды, что заставило затопить погреб этих зарядов, расположенный в средней части крейсера.

Восьмой снаряд попал в 152-мм броневой пояс, но не пробил его. Плита броневого пояса вдавилась в деревянную прокладку на 75 мм.

Девятый снаряд ударил в 229-мм главный броневой пояс, но также не пробил его. Броневая плита вдавилась в деревянную прокладку на 100 мм.

Десятый снаряд отрикошетил при ударе о 102-мм броневой пояс в кормовой оконечности. В результате затопило бортовые помещения над нижней (бронированной)палубой.

Один снаряд с "Зейдлица", вероятно, рикошетом, пробил насквозь заднюю дымовую трубу.

В броневые плиты "Тайгера" также попало три 150-мм снаряда, два с левого борта и один с правого. Он был единственным кораблем, получившим столько попаданий.

В дополнение к этим повреждениям правое орудие башни "А" вышло из строя после 27 выстрелов вследствии поломки клапана цилиндра и управляющего плунжера переключающего клапана. Прислуга башни пыталась произвести ремонт орудия, но не успела закончить его до конца боя. Общие потери "Тайгера" в бою насчитывали 24 убитых и 46 раненых. Согласно Burt [3], 24 убитых и 37 раненых.

"Тайгер" отремонтировали в сухом доке N2 Розайта за 28 суток с 3 июня по 1 июля 1916 г. Это был первый отремонтированный после Ютландского боя линейный крейсер с артиллерией калибра 343 мм. 2 июля 1916 г. он стал флагманским кораблем 1-й эскадры линейных крейсеров, пока "Лайон" находился в ремонте.

После Ютландского боя на "Тайгере" произвели усиление бронирования. 25,4-мм броневые плиты общим весом 179 т добавили на палубу над погребами боезапаса, из них 77 т на крыши башен, 24 т над машинным отделением, 15 т брони использовали для усиления поперечных траверз батареи 152-мм орудий.

В 1916-17 гг. на крейсере установили дополнительную платформу для прожекторов вокруг треногой фок-мачты над мостиком и возвышающиеся платформы справа и слева от задней дымовой трубы.

17 ноября 1917 г. "Тайгер" вместе с "Глориесом", "Корейджесом" и "Рипалсом" принял участие во втором бою в Гельголандской бухте.

В 1917-18 гг. на "Тайгере" с крыши передней боевой рубки сняли дальномер с базой 2,76 м. На крышах башен "В" и "Y" нанесли шкалы пеленгов. На крыше задней боевой рубки торпедной стрельбы дальномер с базой 2,76 м заменили дальномером с базой 4,76 м.

Для улучшения условий наблюдения в ночных условиях изменили расположение прожекторов: одну пару прожекторов с диаметром зеркала 610-мм заменили одиночным с диаметром зеркала 914 мм; перед и после задней дымовой трубы добавили специальные платформы с 914- мм прожекторами на каждом; установили побортно на нижнем мостике два 914-мм прожектора; два 914-мм прожектора установили сверху на площадке обеих колонн грузовой полумачты (деррик-крана). Сняли все парные прожектора с диаметром зеркала 610 мм, за исключением пары на среднем мостике.

Расширили пост управления стрельбой центральной наводки на площадке фор-марса и прожекторные площадки на грузовой полумачте (деррик-кране). На башне "Q" оборудовали платформу для взлета колесного самолета. На корпусе корабля восстановили камуфляж из чередующихся полос темного цвета, но уже по другой схеме, чем в 1915 г.
