Валерий Мужеников - Линейные крейсера Англии. Часть III

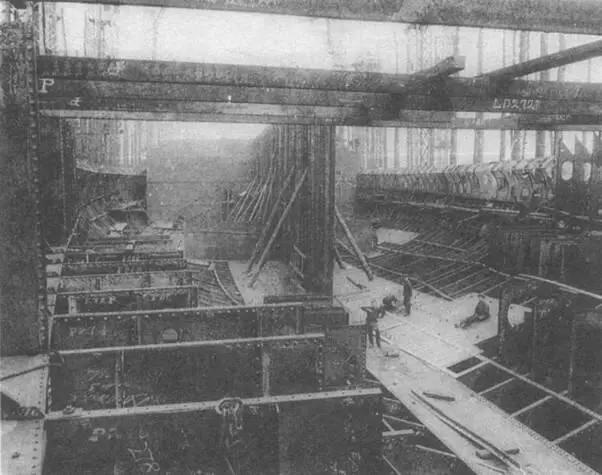

Корпус линейного крейсера “Рипалс” на стапеле. 5 мая 1915 г.

На вооружении крейсеров также находилась одна 76-мм десантная пушка, десять орудий Левиса и пять пулемётов системы Максим с боекомплектом из 5000 патронов на ствол. В мирное время для производства салютов во время морских церемониалов предназначались четыре 47-мм орудия Готчкисса с боекомплектом 64 выстрела на ствол.

Торпедное вооружение состояло из двух бортовых подводных 533-мм торпедных аппаратов оригинальной конструкции (впереди барбета башни “А”) с общим боекомплектом 10 торпед образца MK.IVHB. Необходимо отметить, что “Ринаун" ещё в 1916 г. стрелял торпедами из бортовых подводных торпедных аппаратов на ходу на полной скорости. Позднее эти торпедные аппараты сняли и заменили восемью двойными надводными.

В январе 1915 г. адмирал Фишер распорядился вооружить каждый крейсер 25 якорными минами образца ‘ 1 Виккерс-20'\ Мины предполагали разместить на рельсах в кормовой части, что вызвало серьёзные конструктивные трудности. После того, как в январе 1916 г. Фишер покинул Адмиралтейство, от установки мин отказались.

К концу войны оба крейсера имели на вооружении по одному колёсному самолёту “Сопвич Кэмел" на платформе башни “Y” и по двухместному “Струттеру” на башне “В'’.

Согласно первоначального проекта, бронирование “Рипалса” и “Ринауна” по масштабу было сравнимо с бронированием “Индефатигейбла”, а потому предусматривало лишь слабую броневую защиту, что в основном соответствовало концепции применения этих кораблей при реализации основных требований – мощности артиллерийского огня и высокой скорости хода. Этот тип бронирования, вновь воплощённый в проекте линейных крейсеров четвёртого поколения, оказался. несомненно, неадекватным, как по протяжённости, так и по толщине броневого пояса, а о предположении, что эти крейсера могут вступить в бой с крупными боевыми кораблями противника, не могло быть и речи.

Главный броневой пояс толщиной 152 мм, длиной 140,9 м и шириной 2,74 м простирался от начала барбета башни “А" и до конца барбета башни “Y”. По высоте он располагался от главной (бронированной) палубы до уровня 0,46 м ниже проектной ватерлинии при нормальном водоизмещении или 1,3 м ниже ватерлинии при водоизмещении в полном грузу и опирался своей нижней кромкой на шельф (полку) на обшивке борта. Далее он продолжался в носовую часть корабля толщиной 102 мм на длину 29 м, не доходя 30,5 м до форштевня, и 76 мм в кормовую часть на длину 12,7 м, заканчиваясь в 22,9 м от кормы.

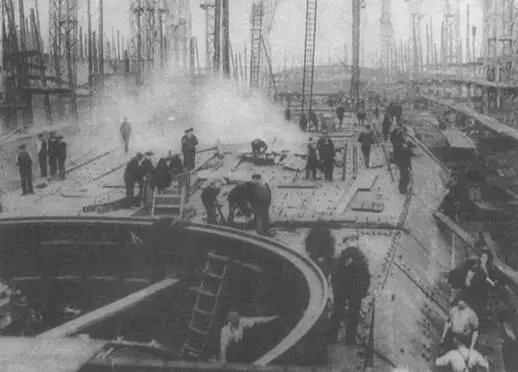

Корпус линейного крейсера “Рипалс” на стапеле. 6 октября 1915 г.

Выше главного броневого пояса борта покрыли 38-мм броней, состоящей из двух 19-мм слоёв и предназначенной служить двум целям: внутренний – как лист обшивки борта и наружной – для обеспечения лёгкого бронирования борта. 38-мм броневой пояс простирался между наружными краями барбетов башен “А" и “Y” и по высоте между главной (бронированной) палубой и палубой полубака, в корме заканчиваясь в 20,7 м от оси башни “Y”. Далее в носовую и кормовую оконечности на том же уровне проходила 25,4-мм броня. Броневой пояс имел многочисленные отверстия под иллюминаторы и мог служить лишь ограниченной противоосколочной защитой барбетов башен главного калибра и кожухов дымовых труб. Дымоходы дымовых труб имели 25,4- 38-мм бронирование в районе между палубой полубака и навесной палубой.

Поперечные переборки или траверзы соединяли оконечности главного броневого пояса и шли наклонно. Основными поперечными переборками были две 102-мм внутренние: носовая, соединявшая передние концы 152-мм главного броневого пояса и проходящая от главной (бронированной) палубы до палубы полубака, и кормовая, соединявшая задние концы этого же пояса сразу за барбетом башни “Y” между промежуточной и верхней палубами.

Две наружные поперечные 76-мм переборки соединяли оконечности броневых поясов: 102-мм в носовой части и 76-мм в корме. Ближайшая к носовой оконечности наружная переборка простиралась до палубы полубака, а кормовая переборка до верхней палубы.

Бронирование орудийных башен было тоньше, чем на линкорах с 381-мм орудиями. Согласно Burt [3]. башни имели толщину лобовой плиты 229 мм (согласно Conway [1] и Brayer [4]. 279 мм), двух передних боковых и двух задних боковых стенок 178 мм (согласно Raven/Roberts [5]. лицевой и двух передних 229 мм, двух задних 213 мм) и задней стенки 279 мм.
