Высота надводного борта при нормальном водоизмещении в носовой оконечности составляла 9.8 м, на миделе 7,2 м и 5,8 м в корме, почти как у “Тайгера”. Высота борта на миделе равнялась 14.96 м. Увеличение осадки на 1 см соответствовало увеличению водоизмещения на 40,6 т.

Корпус корабля разделили водонепроницаемыми переборками на 26 основных отсеков. Двойное дно установили на 83% длины корабля. Способ связей клёпаной конструкции корпуса – смешанный набор поперечных шпангоутов и продольных стрингеров.

Требование Совета Адмиралтейства, за которое адмирал Фишер нёс ответственность, заключалось в установке возможно большего числа 381-мм орудий в корпусе ограниченного водоизмещения при возможности достижения скорости хода 32 уз.

В виду необходимости постройки крейсеров в течение 15 месяцев, что являлось самым важным требованием и из чего исходил Фишер, проект основывался на находящихся в производстве шести башен 381-мм орудий.

Хотя для успешной корректировки стрельбы методом наблюдения за всплесками был необходим залп, как минимум, восьми орудий, то наличие только шести орудий на корабле не позволяло полностью использовать этот способ, всё же пришлось пойти на установку шести орудий главного калибра в трёх двухорудийных башнях.

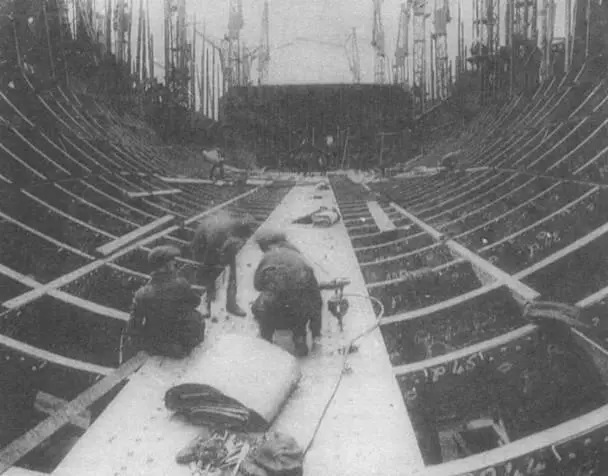

Корпус линейного крейсера “Рипалс” на стапеле. 1915 г.

Таким образом, артиллерия главного калибра крейсеров состояла из шести спроектированных в 1913 г. скорострельных 381 – мм орудий образца Mk.I, с весом скрепленного проволокой ствола 97,3 т и механизма запирания 2,7 т. Длина орудия составляла 16520 мм, канала ствола в 42 калибра (16002 мм), нарезанной части ствола 13115 мм. Система нарезов представляла собой обыкновенный профиль, крутизна нарезов постоянная – один оборот на 30 калибров.

Орудия стреляли снарядами весом 872 кг (согласно Brayer [4], 875 кг) со скоростью у дульного среза 747 м/с (согласно Полякова [1 1], 857 м/с) и развивали дульную энергию 24366 тм. Масса полного заряда весила 194 кг кордита MD19, уменьшенного 146 кг. Скорострельность составляла около двух выстрелов в минуту.

Установки обеспечивали угол склонения стволов орудий 5°, возвышения 20°, что обеспечивало дальность стрельбы 21690 м (117 каб.). Максимальная дальность стрельбы при угле возвышения 30° составляла 32000 м (173 каб.). Живучесть ствола допускала 350 выстрелов.

Две линейно-возвышенные башни “А” и “В” расположили в носовой части корабля, третью в кормовой. Расстояние оси барбета башни “А” от форштевня составляло 64 м, между осями барбетов башен “А” и “В” 16 м, между осями барбетов башен tk A" и “Y” 138 м, что с учётом диаметра барбета (9652 мм) определяло длину гланого броневого пояса, оси барбета башни “Y” от ахтерштевня 40 м.

Высота осей орудий над уровнем ватерлинии при нормальном водоизмещении составляла для башни “А” 10,7 м, “В" 13,7 м и 7 м. Сектор обстрела всех орудийных башен составлял ставшие уже привычными 300°. При этом в различных секторах обстрела действовало разное число орудий главного калибра: сектор обстрела 0-30° – четыре орудия, 30-150° – шесть орудий, 150-210° – два орудия, 210-330° – шесть орудий, 330- 360° – два орудия.

На “Ринауне” 381-мм орудия смонтировали в установках со спаренными лафетами образца Mk.I*, на “Рипалсе’' в одной образца Mk.I* и двух образца Mk.I. Они отличались друг от друга способом подачи снарядов из снарядного погреба в главную поданную трубу. Зарядные погреба, как обычно, расположили над снарядными, причём их крышей являлась нижняя (бронированная) палуба.

Боекомплект состоял из 720 снарядов для всех шести орудий главного калибра или 120 снарядов на ствол, из которых первоначально было 60 бронебойных и 60 полубронебойных. затем 72 бронебойных, 24 полубронебойных и 24 фугасных, а в конце войны 84 снаряженных лиддитом бронебойных и 36 полубронебойных.

Вес орудийной башни составлял 1039 т, включая 422 т вращающейся брони. Стволы в башне отделили друг от друга бронированной перегородкой. Диаметр барбета равнялся 9296 мм, поворотной орудийной платформы 11 000 мм. Высота от настила зарядного погреба до орудийной платформы составляла 20 м. Расчет каждой башни насчитывал 75 человек.

Каждая башня имела встроенный дальномер с базой 4,57 м и открытое визирное устройство для стрельбы прямой наводкой. Для осуществления горизонтальной наводки орудийных башен использовали три гидравлических насоса с паровым приводом. Первое время на линейных крейсерах установили два поста управления стрельбой центральной наводки главного калибра, один на марсе фок-мачты, другой в бронированном вращающемся колпаке на крыше передней боевой рубки.
