Все 76-мм пушки и пулеметы сняли с кораблей в 1918 году.

По сравнению с "Лайоном", имевшим два 533-мм торпедных аппарата, на "Конго" было сильнее и торпедное вооружение – он имел восемь торпедных аппаратов такого же калибра.

Уменьшив толщину броневого пояса по ватерлинии на 1 дюйм (25,4 мм) по сравнению "Лайоном", японские конструкторы надеялись компенсировать это ослабление брони увеличением дальности огневого контакта с неприятелем. По их расчетам, снаряды противника при этом должны были попадать в броню "Конго" под большими углами встречи, чем когда-либо ранее.

Главный броневой пояс "Конго" имел толщину плит по ватерлинии 203 мм. Выше главного пояса борт прикрывался 152-мм броней, причем плиты верхнего пояса доходили до верхней палубы, прикрывая в том числе и батарею противоминного калибра.

Наиболее толстая часть главного броневого пояса проходила в средней части корабля в пределах барбетов концевых орудийных башен. Далее пояс продолжался к оконечностям, лишь немного не доходя до штевней. Эта часть пояса уменьшалась в толщине до 76 мм. Высота плит пояса составляла 3,8 м, распределяясь примерно одинаково выше и ниже ватерлинии. Ниже главного пояса от носовой до кормовой башен был устроен узкий (всего 0,65 м) дополнительный пояс толщиной 76 мм.

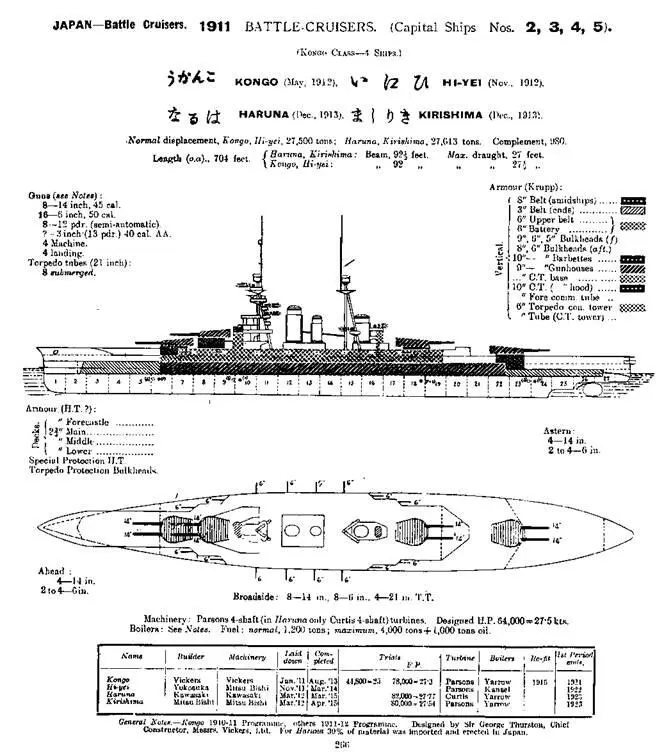

Линейные крейсера типа "Конго"

(Сведения о кораблях, опубликованные в английском справочнике "JANE'S FIGHTING SHIPS". 1919)

Верхний пояс прикрывал среднюю часть корпуса в районе батареи. Промежуток борта выше главного пояса между кормовыми башнями позади батареи броней не прикрывался.

Главный пояс замыкался по краям броневыми переборками, причем носовая была сделана траверзной (то есть под прямым углом к диаметрали) и имела толщину 152-127 мм. Кормовая переборка начиналась с 203-мм плит пояса в корме и шла к диаметрали под углом, смыкаясь позади кормового барбета. Она имела толщину 203-152 мм. Носовые и кормовые части 76-мм пояса по ватерлинии также оканчивались броневыми переборками такой же толщины.

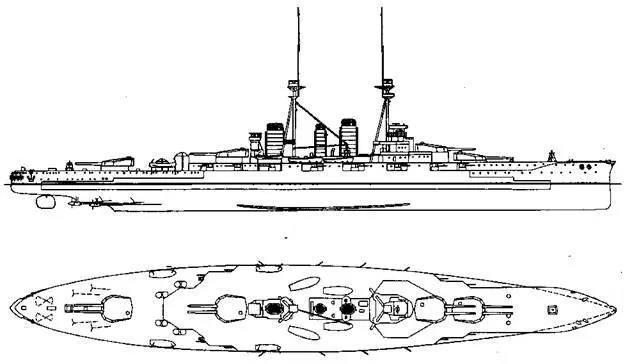

Линейный крейсер "Хией". 1914 г. (Боковой вид и вид сверху)

Верхний пояс тоже имел траверзные переборки – носовую толщиной 254-152 мм, в районе барбета первой башни, и кормовую толщиной 152 мм, позади барбета третьей (возвышенной кормовой) башни.

Такие важные районы корабля, как артиллерийские погреба, машинные и котельные отделения прикрывались 19-мм плитами, настланными на нижней палубе. Кроме того, их защиту дополняли 38-мм плиты верхней броневой палубы. Подобная защита считалась нормальной для линейных крейсеров в то время, но позднее такое бронирование обнаружило свою слабость против авиабомб и снарядов, попадавших в палубу с большой высоты. Помещение привода рулевого управления имело отдельную защиту, представленную 25,4-мм и 28-мм броневыми палубными плитами.

Линейные крейсера "Киришима" и "Харуна". 1915 г. (Фрагмент бокового вида в районе миделя).

Плиты барбетов башен главного калибра и самих башен имели толщину 229 мм, крыши башен 76,2 мм. Защита орудийных башен в целом была мощнее, чем на "Лайоне", но в общем слабое бронирование линейных крейсеров оказалось присущим и для "Конго".

До настоящего времени не опубликовано достоверных данных о первоначальном палубном бронировании "Конго". Так, например, "Jane's", "Brassey" и "Watts" указывают толщину главной палубы в 2,75 дм (60 мм), а "Breyer" говорит о 2 дм (51 мм). Сейчас, основываясь на сравнении "Конго" с "Лайоном" и "Тайгером", многие зарубежные специалисты считают, что вышеприведенные данные наиболее вероятны.

Вызывают споры сведения о толщине брони барбетов. Говоря о толщине плит в 229 мм (9 дм) они не уточняют, какому уровню палубы они соответствовали. Можно предполагать, что толщина барбетов в 229 мм (по "Jane's", "Breyer" и "Oscar Parkes" – 254 мм (10 дм), соответствует уровню выше верхней бронированной палубы. Ниже толщина плит барбетов вряд ли превышала 63-76 мм (2,5-3 дм).

Главные механизмы "Конго" включали в себя четыре паровых турбины системы Парсонса (на "Харуна" Браун-Кертис) общей мощностью 64000 л.с. Они вращали четыре винта. Пар для турбин вырабатывали 36 котлов системы "Ярроу" смешанного отопления. Имея такую энергетическую установку.
