Юрий Александров - Тяжелые крейсера Японии. Часть I.

Тяжелые крейсера типов “Фурутака" и “Аоба"

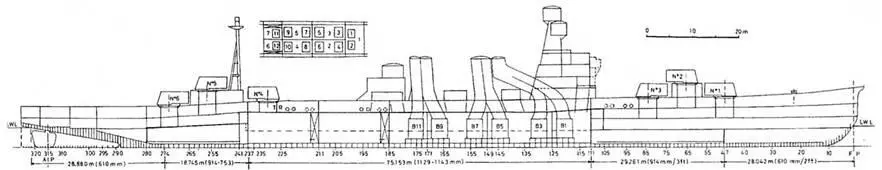

(Продольный разрез корпуса с указанием расположения котлов)

Тяжелые крейсера типов “Фурутака” и “Аоба"

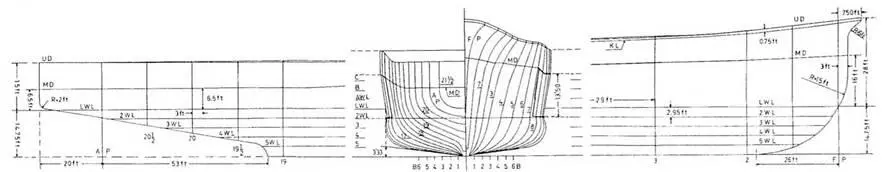

(Теоретический чертеж корпуса)

Броневая палуба из стали NVNC имела толщину 35 мм, уменьшаясь у диаметральной плоскости до 32 мм. Дымоходы па высоте 1.5м от средней палубы защищались 38-мм броней из стали NVNC. Та же сталь защищала погреба внутри корпуса – 50-мм плиты с боков и 35-мм сверху.

Дополнительную защиту давали плиты из стали НТ общей толщиной 48 мм (сверху 28,6 и снизу 19 мм), размещенные на верхней палубе. Борт над броневым поясом и в оконечностях имел обшивку из 19-мм или 25,4-мм листов стали НТ. Боевая рубка не бронировалась, а отсек рулевого привода защищался с кормы, носа, бортов и сверху тонкими плитами стали НТ.

Защита ниже ватерлинии ограничивалась небольшими булями, по длине чуть выходящими за концы пояса. По проекту предполагалось установить броневую наклонную противоторпедную переборку, которая бы крепилась к нижней кромке броневого пояса, давая дополнительную защиту от подводных взрывов. Но из-за ограничений по весу и ширине и с учетом результатов специальных экспериментов установку бортовых переборок из стали НТ в данном проекте признали неэффективной и излишней.

Наряду с разделением корпуса на отсеки поперечными переборками эти крейсера на большей части машинных и котельных отделений имели продольную переборку по диаметральной плоскости. Она появилась из-за опасения, что попадание в любое машинное отделение, которые тянулись па 30 м, и особенно в район поперечной переборки между соседними машинными отделениями, приведет к затоплению всех четырех машинных отделений и потере хода. К тому же объем принятой воды был бы настолько большим, что корабль сильно бы осел и потерял большую часть запаса плавучести. А при этом появляются сильные напряжения в наборе корпуса.

Установка переборки по диаметральной плоскости ограничивала затопление одним бортом, гарантировала сохранение части энергетической установки, увеличивала продольную прочность п жесткость корпуса. С другой стороны, такая переборка имела большой недостаток: повреждение одного борта смещало бы центр погруженной части и вызывало быстрый и опасный крен, если сразу не принимались меры по контрзатоплению. Гибель многих линкоров и броненосных крейсеров во время первой мировой войны, а также броненосца “Ясима" в 1904 году под Порт-Артуром приписывалась именно наличию такой переборки.

Однако риск от наличия продольной переборки сводился к минимуму за счет принятия быстрых мер по контрзатоплению путем взаимного соединения трубами отсеков противоположных бортов и установки системы быстрого затопления отсеков. На проекте "Фурутака" переборка по диаметральной плоскости проходила по всем машинным отделениям, по только по двум кормовым котельным отделениям, образуя всего 6 котельных отделений: №1 (2 котла) и №2 (4 котла) без продольной переборки. №3 (2 котла) и №5 (1 котел) по левому борту. №4 (2 котла) и №6 (1 котел) по правому.

В процессе постройки переборку продолжили в нос еще на протяжении котельного отделения №2. Продольная переборка по диаметральной плоскости на протяжении машинно-котельного отделения применялась и в последующих проектах крейсеров “класса А", а также более поздних крейсеров, авианосцев, минных заградителей и даже эсминцев "специального типа" (только по машинному отделению).

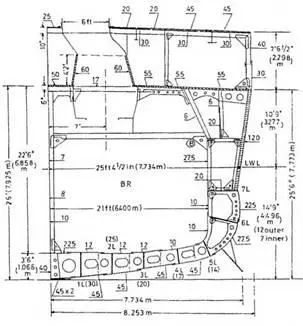

Тяжелые крейсера типа “Фурутака" (Конструктивный чертеж мидель-шпангоута)

После достройки вооружение состояло из шести орудий калибром 200-мм в так называемых одноорудийных “полубашнях", схожих по конструкции со спаренными полубашеиными установки крейсера “Юбари", четырех 80-мм зенитных орудий в открытых одиночных установках, двух 7,7-мм пулеметов системы Льюиса и двенадцати 610-мм торпедных труб в спаренных неподвижных установках.

200-мм/50 кал. орудия разрабатывались с 1916 по 1921 г. и были приняты на вооружение в 1924 г. До 1931 г. они именовались как 200-мм/50 "типа 3 года", затем – 200-мм/50 "типа 3 года" №1.
