Александр Белов - Броненосцы Соединенных Штатов Америки Мэн, Техас, Индиана, Массачусетс, Орегон и Айова

(Продольный разрез, поперечные сечения и план верхней палубы)

На самой нижней палубе (трюмной) имелись носовые и кормовые дифферентные цистерны, погреба для снарядов и зарядов 203- и 152-мм орудий, унитарных патронов 6- и 1-фунтовых пушек, машинные и котельные отделения по левому и правому бортам, угольные ямы (в том числе за переборками котельных отделений), кладовые и гидравлические механизмы для поворота 330-мм орудийных башен.

Выше трюмной палубы, с носа и кормы "Орегона", размещались платформы, содержавшие хранилища зарядных отделений, и помещения подготовки торпед, 330-мм зарядные и снарядные погреба, перегрузочные отделения 330-мм боеприпасов, коридоры перехода, угольные ямы, кладовые и отделение рулевой машины.

Над платформами находилась нижняя палуба (орлоп-дек), имевшая таранный отсек, заполненный водостойким материалом, малярную кладовую, коридоры, хлебную кладовую и другие склады, цепные ящики, гидравлические машины для поворота 203-мм орудийных башен, отделения расходных боеприпасов (для первых залпов), бортовые коффердамы (являвшиеся запасными угольными ямами), резервные помещения. Через орлоп-дек в районе барбетов главного калибра проходили и продолжавшиеся снизу, от платформ, помещения перегрузочных отделений 330-мм боеприпасов с коридорами перехода.

Выше нижней проходила жилая палуба, содержавшая помещения штевневых (с двумя 1-фунтовыми пушками в каждом) и бортовых торпедных аппаратов, лазарет, кубрики экипажа, брашпильное и швартовные помещения, угольные ямы, коридоры, холодильные установки, душевые, два вспомогательных котла, механические мастерские, вентиляционный люк машинного отделения, кладовую кают-компании, кают-компании по левому и правому бортам (вокруг кормового барбета башен главного калибра), офицерские каюты.

Над жилой палубой шли главная (она же верхняя) и палуба надстройки.

В надстройке на верхней палубе, кроме четырёх 152-мм и двух 6-фунтовых пушек, находились помещения унтер-офицеров, камбуз и служебное помещение старшего помощника командира.

На палубе надстройки, кроме 6-фунтовых и башенных 203-мм пушек, носового и кормового мостиков, размещались все двенадцать паровых катеров и гребных судов "Орегона": 33-футовый паровой катер (барказ), расположенный на носу справа; 32-футовый парусный барказ (на корме справа); 30-футовый паровой парусно-гребной катер (на корме слева); два 29-футовых вельбота (на корме справа и на носу слева); два 28-футовых парусно-гребных катера (на носу справа и слева); 26футовый парусно-гребной катер, вложенный в 32футовый парусный барказ; 24-футовый парусногребной катер, вложенный в один из 29-футовых вельботов; две 20-футовые двойки (тузика), вложенные в 28-футовые парусно-гребные катера; один 8футовый спасательный плот из бальзы. [10]

По однимданным [11; 9; 5], броневая защита, артиллерийское и торпедное вооружение "Орегона" не отличались от таковых на головном корабле, но по другим [10], имелись некоторые незначительные различия.

Длина броневого пояса "Орегона" вдоль борта была на фут меньше, чем у головного корабля и равнялась 45,42 м; толщина его траверзов составляла 356 мм; а броневая палуба оказалась немного толще – 82,6 мм. 102-мм стале-никелевая броня верхнего пояса "Орегона" усиливалась 63,5-мм стальными плитами, а башенная броня оказалась на 2 дюйма тоньше – 381 мм. [10]

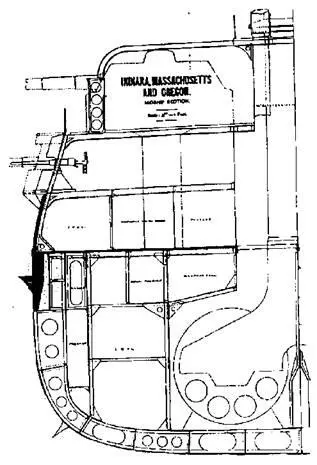

Броненосец "Орегон". Проект. (Поперечное сечение в районе миделя)

На проектных чертежах "Орегона" поясная броня заметно выступала за наружную поверхность обшивки, особенно в верхней, надводной, части корпуса. Но у построенного корабля она была заподлицо с обшивкой, что, конечно, улучшало условия обтекания водой такого низкого борта.

У тихоокеанского корабля 152-мм пушки имели длину ствола не 40, а 35 калибров и были скорострельными. На "Орегоне" стояли всего три 457-мм торпедных аппарата Уайтхеда, а не шесть, как на "Индиане" и "Массачусетсе". Вес его бортового залпа составлял 2569,2 кг. [10]

25,3 % от водоизмещения "Орегона" предназначались на вооружение, боеприпасы и защиту корабля, что выглядело внушительно по сравнению со строившимся на соседнем стапеле крейсером "Олимпия", у которого эта величина составляла 7,7 %. [10]

Для сравнения, у русских кораблей проценты от водоизмещения, предусматривавшиеся на бронирование и вооружение, были следующими. У бронепалубных крейсеров: "Варяг" (Крамп и сыновья, Филадельфия, США, спущен в 1899 г.) – 9 % и 7,2 %; "Богатырь" (Вулкан, Штеттин, Германия, 1901 г.) – 13,5 % и 10,7 %. У броненосных крейсеров: "Россия" (Балтийский завод, СПБ, 1896 г.) – 16,5 % и 7,6 %; "Баян" (Ла Сейн, Тулон, Франция, 1900 г.) – 19 % и 7,8 %. У броненосца "Пересвет" (Балтийский завод, 1898 г.) – 23,5 % и 8,0 %. А у японского крейсера "Ниссин", Ансальдо, Генуя, Италия, 1903 г.) – 17,3 % и 9,5 %. (Мельников Р. М., "Крейсер "Варяг", Л., Судостроение, 1983 г.)
