Павел Мордовин - Броненосцы типа «Инфлексибл» (1874-1908)

При подобном устройстве корпуса судна потребовалось обратить самое тщательное внимание на водоотливные средства. Действительно, все непроницаемые для воды переборки, отделения и клетки, число которых 135, были испытаны гидравлическим давлением, снабжены дверцами, клинкетами, горловинами и кранами от магистральных и побочных труб, проведенных по возможности по всем наиболее главным отделениям внутри корпуса судна. В числе паровых помп установлены два эжектора Фридмана, из которых каждый в состоянии откачивать в 1 ч около 300 т внды.

Такое же серьезное внимание обращено на вентиляцию. На “Inflexible” вентилирование воздуха производится с помощью четырех машинок, приводящих в движение восемь больших вентиляторов, которые втягивают свежий воздух сверху через огромную вентиляционную трубу, проведенную и установленную в каземат, как сказано выше. Потом свежий воздух проводится по главным трубам вдоль борта до самых оконечностей корпуса, и затем, через особую систему побочных труб, воздух доставляется во все части судна в достаточном количестве. Обратно из корпуса воздух возвращается через систему труб, проведенных к двум дымовым трубам, а также через две стальные пустые мачты, постоянно образующих сильную тягу воздуха. Чтобы предохранить офицерские каюты и жилое помещение команды от осадка сырого атмосферного воздуха, железные стенки, борт и палуба покрыты цементным составом Вельча.

Вес пустого корпуса судна, без брони и подкладки, 3790 тонн.

Указанные конструктивные особенности броненосца “Inflexible”, отличающие его во многих «отношениях от остальных броненосцев английского флота, вызвали весьма тревожное заявление в газете Times (от 18 июня 1877 года), где была утвердительно высказана та мысль, “что “Inflexible” легко может быть пущен ко дну во время боя, так как для этого только нужно разбить его легкие надводные надстройки, оставляя даже в целости его бронированный каземат и обе башни. Когда неприятельскими снарядами или минами будут значительно повреждены небронированные его оконечности и верхние надстройки, он потеряет всякую плавучесть и остойчивость, неминуемо должен будет перевернуться и пойти ко дну”. Заявление это было тогда же письменно поддержано г. Ридом, бывшим главным судостроителем английского флота, который, основываясь на официальных данных и вычислениях, полученных из английского Адмиралтейства, пришел к тому заключению, что один каземат с бронириванной нижней палубой не в состоянии удержать на воде этот броненосец, когда у него будут уничтожены верхние небронированные части корпуса вместе с пробковым поясом, угольными ямами и отделениями для воды, провизии и проч., расположенными вдоль ватерлинии над нижней бронированной палубой.

Вследствие таких тревожных заявлений возбудилась в английской печати и парламенте самая ожесточенная полемика, подобная той, которая возникла в Англии в 1870 году по случаю гибели броненосного фрегата “Captain”. Английское правительство было вынуждено назначить особую комиссию, под председательством адмирала Гопа, для рассмотрения вопроса о системе постройки и остойчивости “Inflexible”. Членами этой комиссии были гг. Фруд, Вуллей и Рендель, известные своими учеными трудами и разработкой различных вопросов по теории и практике кораблестроения. Для этой комиссии была составлена особая инструкция, на основании которой она должна была ответить на следующие вопросы:

1) Относительно возможного или вероятного стечения обстоятельств, которые, по мнению г. Рида, могут случиться в самом начале боя, а именно: полное разрушение и затопление небронированных оконечностей судна и уничтожение всех запасов и пробки от действия неприятельских снарядов.

2) Может ли это судно опрокинуться, если оно будет находиться в упомянутых условиях, принимая при этом во внимание, что в его двойное дно может быть пущена вода, как балласт, для чего устроены на судне необходимые приспособления, и может ли судно сохранить достаточную остойчивость, чтобы успеть произвести временные исправления, которые позволили бы ему дойти до порта.

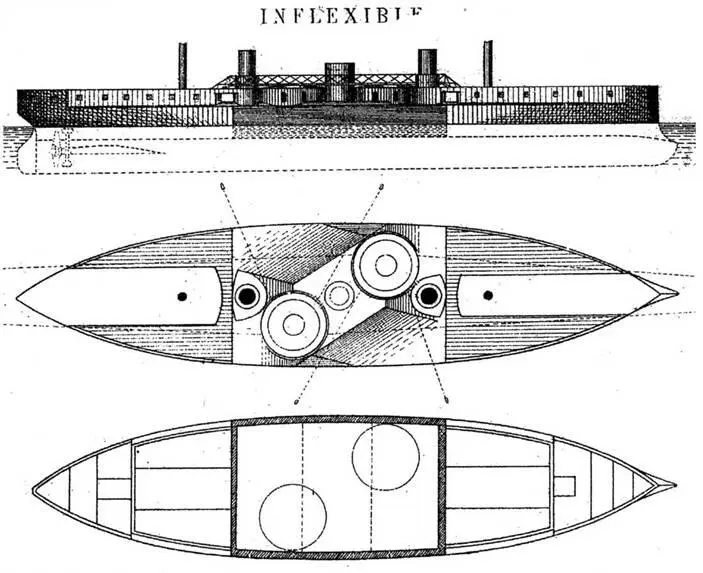

Наружный вид с указанием бронирования, вид сверху и план нижней палубы броненосца "Inflexible". 1881 г. (Из книги П. Мордовина "Новейшие английские броненосцы". С.-Пб., 1884 г.)

3) По обсуждении всех пунктов на основании официальных чертежей и вычислений можно ли считать “Inflexible” безопасным мореходным судном и, имея в виду степень повреждений, которым могут подвергнуться во время боя небронированные его оконечности, приняты ли надлежащие предосторожности, чтобы, по всей вероятности, обеспечить за ним возможную безопасность при указанных выше условиях.
