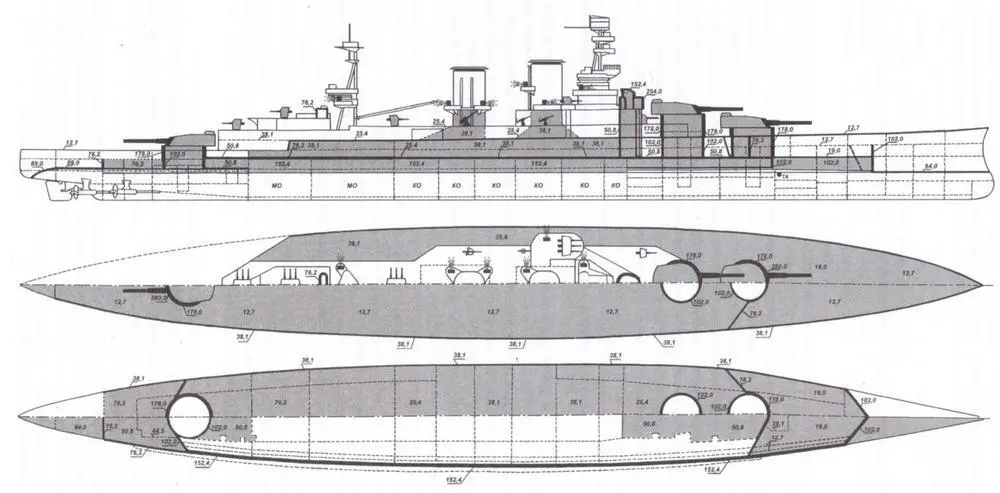

Схема бронирования линейного крейсера «Ринаун» на момент вступления в строй

Торпедный отсек находился в нос от барбета башни «А». Аппараты были однотрубные, подводные бортовые. Они оказались неудачными и на «Ринауне» во время модернизации 1919 года установили четыре двухтрубных торпедных аппарата на верхней палубе в средней части корабля.

В 1917—1918 годах были установлены стартовые платформы для самолетов на крышах башен «В» и «У».

Так как лорд Фишер был сторонником установки на высокоскоростные корабли как можно более тяжелых орудий, а требования к бронированию не были пересмотрены кровавыми уроками Ютландского сражения, уровень бронирование «Индефетигебла» был признан для этих линейных крейсеров достаточным.

Толщина пояса составляла 102-152-76 мм, погружался он под воду на 0,66 м. Над этим поясом вертикальное бронирование имело толщину 38 мм, что являлось явно недостаточным. Самое лучшее, что мы можем сказать о защите этих линейных крейсеров — что их горизонтальное бронирование удалось довести до приемлемых норм лишь после того, как два раза усиливалось бронирование палуб над снарядными и зарядными погребами.

Носовой траверз имел толщину 102 мм, кормовой — 76 мм. Толщина главной броневой палубы составляла 25,4 мм в плоской части и 51 мм — на скосах. Характерно то, что котельные отделения прикрывались плитами толщиной 38 мм. Носовая оконечность корабля защищалась 64-мм горизонтальной палубой, а румпельное отделение — 89-мм карапасной палубой.

Примечательной частью проекта линейных крейсеров стали були. В отличие от конструкций, применявшихся на'крейсерах типа «Эдгар» («Edgar») и больших мониторах, они являлись частью корпуса корабля и стали заменой противоминной переборки, применявшейся ранее. Були располагались под скосом броневой палубы. За ними находилась небольшая изогнутая клеточная цистерна с нефтью, затем — широкая цистерна с нефтью и воздушная камера. Внешняя камера отступала от главного пояса на расстояние 0,91 м. Наибольшая глубина булей составляла 4,27 м.

Важнейшей особенностью этих крейсеров стало то, что проектировщики старались не увеличивать ширину корпуса и размещать элементы защиты корабля внутри него. Проведенные эксперименты показали, а военный опыт позднее подтвердил, что газы, образующиеся во время взрыва торпеды, заметны в воздухе над булями и не проникают внутрь корабля. Торпеда могла поразить корабль в верхнюю часть булей, в середину или в нижнюю, но в любом случае, защита была достаточной; правда, эти результаты были достигнуты при использовании более широких булей.

Очевидно, что «Ринаун» и «Рипалс» получили систему защиты, способную противостоять торпедам, использовавшимся в 1914—1918 годах, но в то время это не удалось проверить на практике, так как ни один корабль с булями подобной конструкции не был торпедирован во время Первой мировой войны.

Четыре турбины с зубчатой передачей типа «Браун-Кэртис» были сгруппированы в два эшелона: первый из турбин высокого давления переднего и заднего хода, работавших на внешние валы, второй — из турбин низкого давления переднего и заднего хода, приводивший в движение внутренние валы.

42 большетрубных котла типа «Бабкок и Уилкокс» размешались в шести котельных отделениях. Их дымоходы прикрывала 38-мм броня, возвышавшаяся над уровнем верхней палубы. При общей нагревательной поверхности 14 605 м² — самой большой для своего времени среди боевых кораблей — рабочее давление этих котлов достигало 9 кгс/см². Дневной расход топлива на полном ходу составлял 1400 т.

Полномасштабные ходовые испытания не проводились, но имея полное водоизмещение «Рипалс» развил скорость 31,5 уз при мощности 119 025 л.с., а «Ринаун» при нормальной осадке — 32,68 уз, при этом мощность равнялась 126 300 л.с.

Было объявлено о достижении линейными крейсерами этих фантастических скоростей, правда, официальными данными остались скорость 31,5 уз и мощность 112 000 л.с. Выяснилось, что при условии нормальной эксплуатации оба корабля могут развивать скорость 32 уз, хотя на скоростях больше 25 уз у них заливало палубу юта. Тем не менее, эти крейсера были мореходными кораблями и устойчивыми артиллерийскими платформами.

Испытания стрельбой «Ринауна» показали, что его корпус страдает от деформаций. После того как корабль вступил в строй, начался период почти постоянного пребывания его у заводских стенок, поэтому он, и его «братец» получили прозвища «рефит» («модернизация») и «репайр» («ремонт»).
