Александр Мандель - Линейные корабли Соединенных Штатов Америки. Часть II. Линкоры типов “New York”, “Oklahoma” и “Pennsylvania”

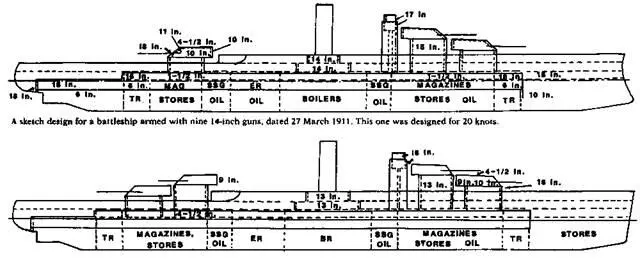

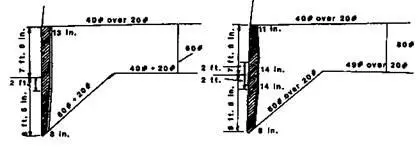

Линейный корабль ".Nevada”. Проекты, 1911 г. (Продольные разрезы и поперечные сечения в районе броневого пояса)

Бюро по вооружению считало, что лучше просто увеличить высоту главного пояса еще на 0,61 м (2 фута), чем создавать заведомо слабое место по линии соединения главного и нижнего пояса. Ведь совсем недавно именно это соображение способствовало отказу от верхнего пояса! Уж если принять за необходимость переменную по вертикали толщину пояса, то лучше было бы реализовать это, “набрав” пояс из монолитных плит переменной толщины – сужающихся к нижней грани. Однако тут существовали свои, уже чисто производственные ограничения. Так, технология не позволяла произвести закалку плит, утоньшавшихся книзу более чем на 127 мм, и таким образом броневой пояс не мог быть утоньшен до величин меньших 165- 180 мм.

Относительно же “нижнего пояса” из 50,8 мм плит STS Генеральный Совет в итоге решил, что при отсутствии экспериментальных данных лучше все же обойтись обычной внутренней противоторпедной переборкой толщиной 38,1 мм STS.

Даже при том, что к ноябрю 1910 года все эти аспекты проектирования новых линкоров обсуждались весьма детально, Бюро конструирования и ремонта в течение какого-то времени продолжало держаться за идею модификации проекта “New York”. В обосновании этой точки зрения указывалось, что запрошенные для “Линкора 1912 г.” характеристики будут “стоить” от 1 до 3 тыс. тонн водоизмещения – более вероятна последняя величина – что вызовет трудности при прохождении проекта через Конгресс. И разве не Генеральный Совет утвердил проект “New York” совсем недавно, лишь в июне 1910 года?

Генеральный Совет отвечал, что реализация заданных характеристик – решенный вопрос, т.к. только в новом проекте сделаны решительные шаги по исправлению очевидных недостатков более ранних кораблей.

В это же время решился и вопрос с выбором машинной установки. Как уже указывалось, переход на нефть позволил резко повысить дальность кораблей, что частично снимало проблему неэкономичности первых паровых турбин. И хотя для линкоров типа “New York” примерно в это же время было окончательно решено сохранить поршневые машины, в итоге один из новых кораблей – “Nevada” решили оснастить паротурбинной установкой (прямодействующие турбины Кэртиса). Второй линкор “Oklahoma” остался с паровыми машинами, что вновь образовало поле для сравнения и экспериментов.

13 февраля 1911 г. Бюро конструирования и ремонта представило следующую редакцию проекта – свое видение, как наилучшим образом воплотить требования Генерального Совета. Проект был подобен предыдущему в вопросе защиты (включая и 127-мм нижний пояс), однако имелся еще и верхний броневой каземат для защиты дымоходов. Верхняя палуба в районе дымоходов покрывалась 25,4-мм плитами STS, а сама дымовая труба 38,1-мм STS до высоты 2,44 м.

Разработчики также попытались уменьшить заливаемость противоминной батареи, разместив 14 127-мм орудий в длинном полубаке и 2- высоко на палубе надстройки. Еще 5 противоминных орудий располагались в кормовой части, так же как на предыдущем проекте.

В этом варианте проекта предусматривались паровые поршневые машины, однако возможна была и установка турбин Кэртиса. В случае, если бы было решено устанавливать турбины Парсонса, потребовались бы значительные изменения. Корабль длиной 179,34 м получился бы самым длинным из всех американских линкоров. Только 4 сухих дока в стране также еще не законченных постройкой – в Нью-Йорке, Норфолке, Пьюджет-Саунде и в Пирл-Харборе, могли бы принять такой корабль. В итоге этот вариант проекта был отвергнут. В процессе дальнейшей доработки вновь отказались как от верхнего броневого каземата, так и от нижнего (подводного) броневого пояса. При этом уменьшили длину корпуса корабля. После этого принципиальная схема защиты уже не менялась.

Было последовательно рассмотрено множество вариантов проекта со скоростями хода 20,20,5 и 21 узел, и с основным вооружением из 8, 9, 10, 11 и 12 орудий 14-дм калибра. Наконец 30 марта 1911 г. Генеральный Совет остановил свой выбор на 10-орудийном проекте, при скорости хода 20,5 уз. В этом варианте проекта сэкономленный весовой резерв пошел на 343-мм защиту дымоходов и на мощный броневой пояс высотой 4,88 м, часть которого вдоль ватерлинии (высотой 1,22 м) имела 356-мм толщину. Далее вниз от этого участка поясные плиты утоньшались до 203 мм, а вверх – до 280 мм. Сверху и снизу пояс замыкался 38,1 мм броневыми палубами, причем нижняя – с 50,8-мм скосами. Позади главного пояса мех'ду броневыми палубами по линии скоса проходили ранее упомянутые продольные противоосколочные 50,8-мм переборки.
