Валерий Мужеников - Линейные крейсера “Дерфлингер”, “Лютцов”, “Гинденбург” и “Макензен”. 1907-1918 гг.

Для наблюдения за стрельбой в переднем посту у старшего артиллериста имелся перископ, объектив которого был выведен на крышу боевой рубки (немцы учли опыт Цусимского боя. и в бою прорези боевой рубки закрывались броневыми крышками). К перископу старшего артиллериста были подключены приборы центральной наводки. Наведением перископа старший артиллерист автоматически и синхронно переводил стрелки указателей центральной наводки в башнях, с которыми горизонтальные наводчики совмещали неподвижные стрелки башен. Подобные приборы были установлены и для средней артиллерии.

Старший артиллерист “Лютцова” фрегатен- капитан Пашен изобрел особый прибор, сущность которого заключалась в следующем: устанавливая курс и скорость своего корабля и курс и скорость корабля противника, автоматически получали величину изменения расстояния (величину горизонтального угла упреждения на боковое перемещение цели), к которой оставалось только прибавить поправку на ветер. Такие приборы были установлены на корабле в нескольких местах и отличались надежным действием.

На крейсере были установлены 7 дальномеров Цейса с 15- и 23-кратным увеличением. Один из них находился в переднем артиллерийском посту. Каждый дальномер обслуживали два дальномерщика. Измерения были удовлетворительные до дистанции 20 400 м (110 каб.). У старшего артиллериста находился сумматор, который автоматически давал среднее из показаний всех дальномеров. Полученный результат передавался к орудиям как первоначальная установка прицела.

В центральном, переднем, заднем и на наблюдательном артиллерийских постах стояли специальные приборы – указатели падения снарядов. Они включались при каждом залпе замыканием рубильников по команде “залп” и были предназначены для определения момента падения своих снарядов, поскольку время полета снаряда до цели на большие дистанции составляло 20-30 секунд. Старший артиллерист в своем головном телефоне слушал звук (характерное биение) одновременно трех указателей падений – центрального, переднего и наблюдательного постов.

Приборы центрального управления стрельбой главного и среднего калибров были установлены на “Дерфлингере” в 1915 г. “Лютцов” вступил в строй уже с этими приборами. На нем как раз перед Ютландским боем был установлен экспериментальный образец прицельного стабилизирующего гироприбора Петравика. Но в этом бою он не использовался. Он представлял собой гироскопический прибор, производящий выстрел тогда, когда оптическая ось прицела была направлена на цель. Этим прибором учитывалась угловая скорость качки корабля. Следующий образец такого прибора установили на “Дерфлингере”. Потом на флоте этот прибор испытывался ещё целое десятилетие.

Артиллерию “Дерфлингера” обслуживали: 12 офицеров – старший артиллерист, второй, третий, четвертый артиллеристы, четыре командира башен, два офицера-наблюдателя, один дальномерщик и один связист, 10 кондукторов и 750 унтер-офицеров и матросов (27% офицерского состава и около 70% состава экипажа).

Линейно-возвышенное расположение передних башен оказало значительное влияние на весь проект корабля. С самого начала эры строительства линейных крейсеров немецкий военно-морской флот стремился к их высокой остойчивости. Указанное расположение башен грозило значительным увеличением высоты центров тяжести надпалубной инфраструктуры не только из-за самих башен и их барбетов, но и, как следствие, из-за вынужденно высокого расположения боевой рубки и всей передней надстройки.

Для нормального обзора из боевой рубки и расположенного перед ней “капитанского мостика мирного времени” было необходимо, как минимум, требование, чтобы над орудийными башнями сохранялось поле обзора вплоть до форштевня. На “Дерфлингере” это было достигнуто. Но для некоторых других кораблей это условие выполнено не было. Например, у линейных кораблей “Байерн” и “Баден" условия наблюдения были хуже. Это же относилось и к штурвальной рубке линкоров типа “Бисмарк” (1939 г.), которая у этих кораблей была расположена ниже боевой рубки. Видно, что немецкий военно-морской флот вопросы остойчивости корабля рассматривал неоднократно и с разных позиций.

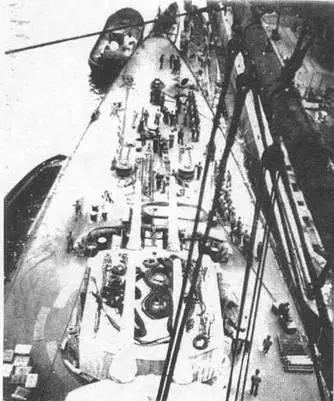

Дерфлингер ” перед ходовыми испытаниями

На “Дерфлингере” понижение центра тяжести обеспечили довольно необычным способом. Чтобы как можно ниже установить артиллерийские башни, ликвидировали верхнюю палубу не только в корме, как у “Мольтке” и “Зейдлица”, но также и в носовой части, как на линейном корабле “Кайзер”. В результате этого на “Дерфлингере” передняя башня “А” получила самую наименьшую высоту ведения огня над горизонтом воды – только 8,2 м, ниже, чем на всех остальных немецких линейных крейсерах.
