Валерий Мужеников - Линейные крейсера “Дерфлингер”, “Лютцов”, “Гинденбург” и “Макензен”. 1907-1918 гг.

Орудия весом 47 т каждое располагались в установках образца 1912 г., обеспечивающих угол склонения стволов орудий -8° и угол возвышения + 13,5°. После Ютландского боя угол склонения стволов орудий был уменьшен до -5,5°, а угол возвышения увеличен до +16°. Тем самым на “Дерфлингере” максимальная дальность ведения огня, первоначально равнявшаяся 18 700 м (101 каб.), увеличилась до 20 400 м (110 каб.). Вес бортового залпа составлял 6 480 кг в минуту, против 5 920 кг у “Фон-дер-Танна’\и 7 479 кг у “Мольтке”.

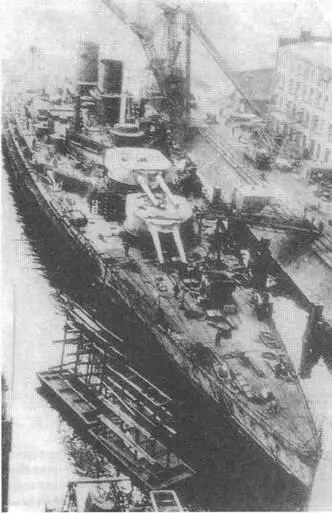

Линейный крейсер “Дерфлингер” на достройке.

В состав расчета башни входили: один офицер – командир башни, один старшина башни и 75 матросов. Из них в орудийном отделении находились 4 унтер-офицера и 20 матросов, в перегрузочном посту один унтер-офицер и 12 матросов, в отделении распределительного щита четыре электрика – один унтер-офицер и трое матросов, в снарядном погребе один унтер-офицер и 18 матросов, в зарядном погребе один унтер-офицер и 14 матросов. Во время боя к ним присоединялись 12 человек запасных, заменявших места больных и отпускников.

Ко времени проектирования “Дерфлингера” с октября 1910 г. по июнь 1911 г. какое-либо другое расположение башен уже не принималось в расчет. Выбранное “классическое” расположение, кроме других преимуществ, давало очень большие секторы обстрела.

У “Дерфлингера” все четыре башни, начиная с носа, кроме буквенного обозначения имели ещё и названия: “А” (“Анна”), “В” (“Берга”), “С” (“Цезарь”) и “Д” (“Дора”). Суммарный сектор обстрела составлял 1 220° или в среднем 305° на башню. Сектора обстрела составляли 300° для орудий носовых башен “А” и “В” и 310° для орудий кормовых башен “С” и “Д”. У “Фон-дер-Танна” при диагональном расположении бортовых башен то же количество башен имело только 1 109°, то есть соответственно 211° на башню. Среднее значение для пяти башен "Зейдлица” составляло 298°. Необходимо подчеркнуть, что у последних названных кораблей бортовые башни не могли вести огонь непосредственно вперед. До нулевого положения всегда не хватало 3-5°.

Например, данные о ведении огня из шести орудий в нулевом направлении, представленные в справочнике “Taschenbuch der Kriegsflotten”, являются неверными, поскольку строго в этом направлении действуют только два орудия передней башни и только в нескольких градусах бортового пеленга четыре орудия. В сравнении с этим линейно-возвышенные башни “Дерфлингера” имели возможность ведения неограниченного огня в носовом направлении из четырех орудий, а также облегчено удержание огня на цели, когда цель переходит на другой борт.

В башнях “А”, “В" и “С” зарядные погреба располагались на платформах ниже снарядных, которые размещались на нижней палубе. У башни “Д” по конструктивным соображениям расположение было обратным, и эта башня отличалась тем, что подачная труба снарядов не прерывалась в перегрузочном посту. Боекомплект составлял 90 снарядов на орудие, из них 65 бронебойных и 25 фугасных с донным взрывателем, всего 720 снарядов для всех восьми орудий.

На крейсере имелось три поста управления артиллерийским огнем. Передний пост занимал заднюю часть носовой боевой рубки. В нем по боевой тревоге находилось 23 человека: старший артиллерист (в Ютландском бою это был фрегатен-капитан фон Хаазе); третий артиллерийский офицер, управляющий огнем артиллерии среднего калибра; унтер-офицеры и матросы, обслуживающие дальномеры и приборы центральной наводки, связисты. Задний пост – соответственно в кормовой боевой рубке. В нем находился второй артиллерийский офицер. Наблюдательный пост на фор-марсе, в котором находился офицер, следящий с помощью зрительной трубы за местами падения снарядов. Он был связан телефоном и переговорными трубами со старшим артиллеристом и передавал ему эти сведения. Кроме него, здесь находились ещё один унтер-офицер и два матроса-связиста.

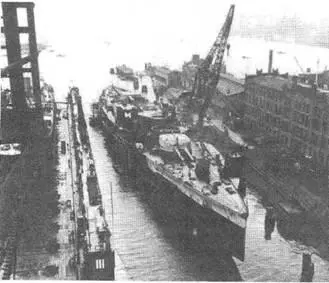

Линейный крейсер “Дерфлингер ” на достройке.

На крейсере имелось два отдельных центральных поста: один для артиллерии калибра 305 мм, второй для средней артиллерии. Все команды от управляющих огнём передавались сюда по телефонам и переговорным трубам,и уже здесь происходила установка артиллерийских приборов для подачи к орудиям. Все артиллерийские приборы стояли там же.
