Броня 8 д. толщиной положена, как видно на прилагаемом рисунке, поясом по ватерлинии и на средней части занимает пространство в 232 ф. по длине судна. Толщина эта уменьшается в нижнем подводном ряде пояса до 7 д., в носу до 6, а в корме под подзором до 4 д. Подкладкой под броню служат тиковые брусья 10 д. толщиной с угловыми горизонтальными стрингерами, расположенными в 2 ф. расстояния один от другого.

Пояс брони шириной в носовой части 7 ф., из коих 5 ф. ниже грузовой ватерлинии, в кормовой же 12 ф. 6 д., из коих 5 ф. 6 д. ниже грузовой ватерлинии. Посредине судна нижняя грань пояса находится на глубине 6 ф. 6 д.

Кроме пояса и середины, броня положена также блиндажом в кормовой части, для защиты ретирадного орудия, и на поперечных переборках, ограждающих батарею и поднятых выше верхней палубы, где они обделаны полукругом с портами для легких орудий. Кормовая переборка, кроме того, продолжена несколько за борт и загибается полукругом, образуя снаружи судна полубашню, назначаемую для продольного обстреливания борта по линии, параллельной килю. Плиты на переборках, кормовом блиндаже и полубашнях, имеют 6 д. толщины, с подкладкой 18 дюймов. Полный вес брони около 2000 тонн. Половина плит уже наложена на место и прикреплена.

В бронированной части батареи прорезано по 14 портов на сторону, с расстоянием между директрисами в 16 ф. Высота нижних косяков их от воды, по середине судна, равняется 1 0 футам.

Машина в 1150 л. сил изготовляется на заводе гг. Модзлзя и Фильда и будет работать с силой 7000 лошадей, так что должна дать от 13 до 14 узлов хода. Запас угля в 700 тонн; дневной же расход его не менее 80 тонн

Вооружение фрегата будет состоять, как говорят, из двадцати семи 8-д. стальных орудий Круппа, из коих двадцать два поставят на батарее, одно за кормовом блиндажом, и по два за поперечными переборками. Впрочем, орудия верхней батареи будут, кажется, меньшего калибра.

Рангоут, которым вооружат этот фрегат, полный фрегатский, с бом-брамселями.

Стоимость корабля составила 10 102 830 марок.

Основные кораблестроительные элементы: водоизмещение 9603 т официальное, 9757 т нормальное, 10761 т полное. После модернизации, проведённой в 1882 г., водоизмещение равнялось 9574 т.

Длина 108,6 м (по конструктивной ватерлинии), 112,2 м (наиб.), ширина 18,3 м (по конструктивной ватерлинии), осадка 8,56 (носом), 8,12 (кормой), высота борта на миделе 12,94 м.

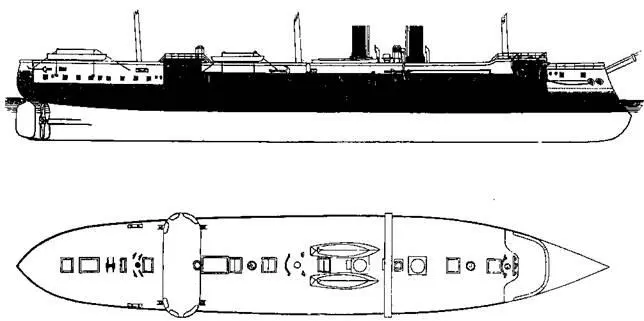

Броненосный фрегат “Кениг Вильгельм” (Схема бронирования и план аерхней палубы)

Корпус корабля железный с двойным дном, двойными бортами и продольными переборками. Обводы подводной части полные, форштевень подан вперёд и заканчивался острым тараном, выступавшим от носового перпендикуляра на 2,5 м. Незакруглённая корма имела значительный свес для прикрытия руля и винта и оканчивалась острой кромкой, что, по мнению знаменитого французского кораблестроителя Дюпюи де Лома, имело значение для заднего хода. Внутри корпус разделялся водонепроницаемыми переборками на 11 отсеков. Таран выступал на 2,7 м от носового перпендикуляра и был погружён на 2,4 м.

В 1878 г. “Кёниг Вильгельм” столкнулся с фрегатом “Гроссер “Курфюрст”. При ударе таран “Вильгельма” согнулся и получил от разорвавшихся листов обшивки большую пробоину, через которую вода, наполнив форпик, проникла и в другие отделения. “Кёниг Вильгельм” погрузился носом, затем, когда воду перепустили в другие отсеки, выпрямился и направился в Портсмут, вопреки приказанию выброситься на берег из опасения, что фрегат утонет.

На верхней палубе корабля, несколько впереди бизань-мачты проходил мостик, под которым с каждого борта выступало на 4 фута по одной полубашне. Средняя часть судна, по длине 230 футов (70,15 м), образовывала собою каземат, отделённый от оконечностей броневыми переборками, причём передняя, выходя на верхнюю палубу, в средней части имела значительную погибь вперёд, прикрывая собою носовые орудия.

Идеи г. Рида во второй раз в продолжение двух месяцев увенчались полным успехом. 15 февраля н.с. прусский фрегат “Konig Wilhelm I", построенный по его чертежам, выходил на пробы по вымеренной миле близ Маплин-Санда и достиг блистательных результатов, превзойдя даже в некоторых отношениях занимающий ныне умы английской публики фрегат “Hercules”.
