Алексей Быстров - Первые броненосцы Германии

По окончании кампании осенью 1887 года этот броненосец был подвергнут капитальным исправлениям, а теперь, по сведениям из германской прессы, производил недавно испытания новых паровых котлов, которые дали очень хорошие результаты.

Броненосец “Friedrich Carl”, одно из самых старых боевых судов германского флота; он был выстроен в Тулоне и спущен на воду в январе 1867 г. Этот броненосец исключительно много служил; он сделал дальние плавания по Атлантическому океану и несколько раз был посылаем в Средиземное море, и, несмотря на все это, корпус броненосца находился в таком отличном состоянии, что на нем нашли нужным устроить некоторые современные нововведения. Так на “Friedrich Carl” поставлено мощное вооружение, паровое отопление и электрическое освещение. Броненосец этот имеет 6007 тонн водоизмещения, 16 орудий и по штату должен иметь 531 человек офицеров и команды.

Сверстник броненосца “Friedrich Carl", броненосец “Kron Prinz”, стоявший уже довольно долго в гавани, также приступил недавно к испытанию поставленных на нем новых станков для орудий.

Проект разработан главным строителем английского флота корабельным инженером Э. Ридом. Корабль построен на верфи “Samuda Brothers Poplar” в Лондоне. Заложен в 1866 году, спущен 6 мая 1867 года, окончательно вступил в строй 19 сентября 1867 г. Стоимость постройки составила 6 926722 марки. Корабль до 1901 г. находился в боевом составе флота. 22 августа 1901 г. переклассифицирован в учебное судно машинистов (одновременно являясь брандвахтенным судном в Киле). 3 октября 1921 года корпус продали за 5 млн. марок на слом и вскоре разобрали в Рендсбурге.

Второй раз название “Кронпринц” получил новейший дредноут, вступивший в строй почти в начале первой мировой войны.

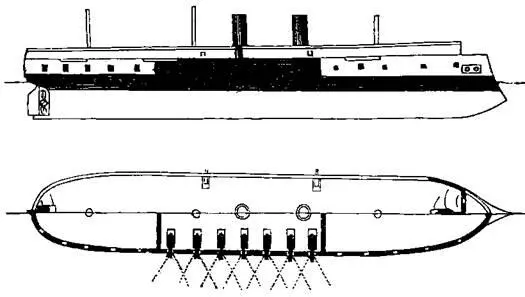

Броненосный фрегат “Кронпринц” (Схема бронирования и расположения артиллерии)

Основные кораблестроительные элементы: водоизмещение 5480 т проектное, 5767 т нормальное, 6760 т полное, после модернизации 5568 т, длина 88,2 м по конструктивной ватерлинии, 89,44 м наибольшая, ширина 15,2 м по конструктивной ватерлинии, осадка 7,85 м носом, 7,45 м кормой, высота борта 10,62 м на миделе.

Корпус корабля железный, набранный по бракетной системе. Детали набора из судостроительного железа. Двойное дно на протяжении 43% длины корпуса, высота междудонного пространства 1,3 м. Водонепроницаемые переборки доходили до батарейной палубы. Форштевень таранной формы сверху и спереди был прикрыт лёгкой наделкой, отчего таран не был виден. Корма корабля имела острые образования, с большим свесом, прикрывающим руль и винт, ахтерштевень прямой, с небольшим наклоном. Таран судна выдвигался вперёд от носового перпендикуляра на 1,8 м и был углублён на 1,2 м.

'‘Кронпринц” бронировался коваными железными плитами, уложенными на тиковую подкладку. Броня изготавливалась заводом Брауна в Шеффилде. Позднее броню заменили на стальную. Пояс по ватерлинии имел переменную толщину от 76-114 до 124 мм (на подкладке до 254 мм). Плиты укладывались в три ряда, суммарной шириной 3,6 м в носу и 2,85 м в корме. Броневой пояс возвышался над ватерлинией в носу на 1,2 м, на миделе на 1,8 м, в корме на 1,5 м. Броневая палуба имела толщину 9 мм, ее края примыкали к верхней кромке пояса, дерево покрывало листы брони. Батарея, длиной чуть более 36 м, защищалась бронёй 114 мм толщины (на подкладке 254 мм). В районе орудийных портов защита утолщалась до 121 мм. Боевая рубка (вначале отсутствовала, установлена в процессе службы) защищалась 30-50 мм бронёй.

В 1885-1887 гг. на броненосце установили противоминные сети.

Механизмы и котлы “Кронпринца” изготовлялись на заводе “J. Penn amp; Sons”. Позднее были установлены котлы немецкого производства завода “Kaiserische Werft” в Вильгельмсгафене, а в 1901 г. во время переоборудования корабля в учебное судно машинистов и кочегаров котлы вновь заменили. Пар к тронковой двухцилиндровой горизонтальной паровой машине поверхностного охлаждения подавался из 8 коробчатых паровых котлов. В 1901 г. были установлены новые котлы – по 2 Дюрра и Торникрофта, а также два цилиндрических. Корабль имел одно машинное и два котельных отделения. Один двухлопастный винт вращался со скоростью 69,4 оборота в минуту.

На испытаниях корабль показал скорость 14,374 узла, развив мощность машин 4 870 индикаторных л.с. Наилучший результат во время испытательных пробегов 14,7 узла. Запас угля: 566 т нормальный/646 т максимальный, а дальность плавания составляла 3220 (10 узлов) и 1730 миль (14 узлов).
