Танк Т-150 был построен на агрегатах серийного КВ и отличался от него только увеличенной толщиной брони корпуса (вместо 75 мм — 90 мм). Так как утолщение броневых листов производилось наружу, то все внутренние габариты машины сохранялись.

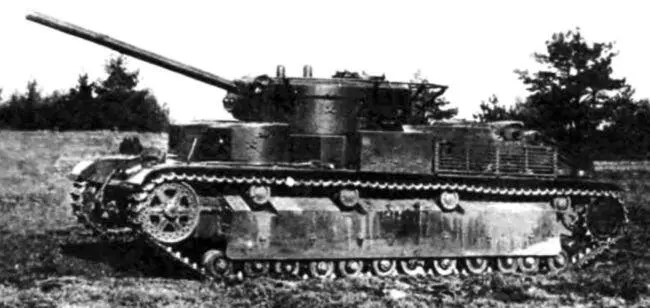

Танк Т-28 с установленной в нем опытной 95-мм пушкой Ф-39. Это орудие, разработанное под руководством В. Грабина, не получило дальнейшего развития из-за перехода на больший калибр — 107-мм (ГАНО).

В результате, по внутренней компоновке Т-150 практически не отличался от серийного КВ-1. Машина вооружалась 76,2-мм пушкой Ф-32, спаренной с пулеметом ДТ. Кроме того, второй ДТ устанавливался в кормовой части башни, а третий — в лобовом листе корпуса. Боекомплект состоял из 111 выстрелов к пушке и 42 дисков к пулеметам ДТ (2646 патронов). Из-за возросшей массы танка до 50,2 в ходовой части установили усиленные кронштейны подвески. Кроме того, танк оснастили двигателем В-5 мощностью 700 л.с. но запас топлива оставался прежним — 615 л, а запас хода по шоссе составлял 220 км.

Основным внешним отличием Т-150 от серийного КВ-1 стала командирская башенка с шестью смотровыми приборами в стенках и перископическим ПТК в крыше. Башенка монтировалась на крыше башни справа по ходу, поэтому командир машины теперь размещался справа. За ним находилось место заряжающего, а наводчик находился слева от пушки.

Корпус танка с броней в 100 мм — «объект 220» — поступил на Кировский завод 7 декабря 1940 года, а сборку машины завершили в первых числах нового, 1941 года. Машина имела удлиненную на один каток (по сравнению с серийным КВ-1) ходовую часть. На это конструкторам пришлой пойти из-за существенного увеличения массы «объекта 220» (боевая масса составляла 62,7 т), что произошло из-за увеличения основной брони до 100 мм и установки мощной 85-мм пушки в башне значительных размеров.

Корпус «объекта 220» (также в документах встречаются обозначения Т-220 и КВ-220) представлял собой удлиненный корпус КВ-1 с увеличенной до 100 мм броней лобовой части и бортов. Как и в случае с Т-150, утолщение производилось наружу.

Как и в серийном КВ-1, у КВ-220 впереди в отделении управления размещались механик-водитель и стрелок-радист. А вот в башне находилось четыре человека — слева от пушки наводчик и командир машины, а справа — два заряжающих.

Основное вооружение КВ-220 состояло из 85-мм танковой пушки Ф-30, установку которой спроектировала группа инженеров СКБ-2 под руководством прикомандированного с завода № 92 конструктора П.Ф. Муравьева. Пушка монтировалась в башне довольно больших размеров, имевшей вертикальные стенки. Для стрельбы использовались перископический прицел ПТ-6 и телескопический ТОД. Для монтажа и демонтажа пушки в кормовом листе башни был прорезан люк довольно больших размеров.

Кроме орудия, КВ-220 имел три пулемета ДТ — один спаренный с пушкой, второй — в лобовом листе корпуса, слева от механика-водителя, и третий — в командирской башенке на крыше башни. Боекомплект состоял из 91 выстрела к 8 5-мм пушке и 64 дисков (4032 патрона) к ДТ.

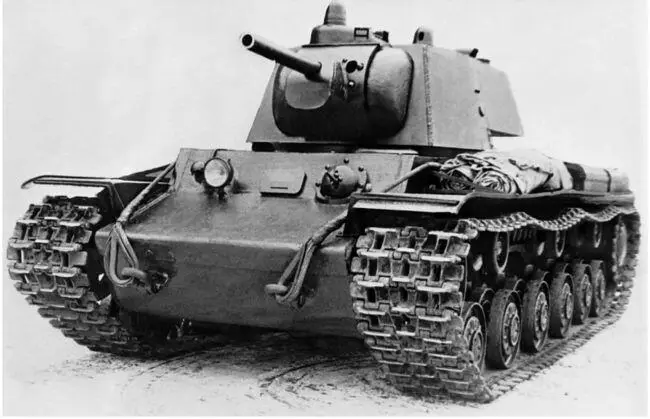

Тяжелый танк Т-150, общий вид. Январь 1941 года. Внешне машина отличалась от серийного КВ-1 лишь наличием командирской башенки (ЦАМО).

Танк КВ-220 оснащался дизельным двигателем В-2СН мощностью 850 л.с. Емкость топливных баков составила 825–845 л. Машина получила новую коробку перемены передач, спроектированную Н.Ф. Шашмуриным по типу коробки КВ-1, но усиленную и доработанную. Коробка имела меньшие габариты по сравнению с серийной, а так же больший запас прочности и улучшенные динамические характеристики.

Ходовая часть выполнялась по типу серийных КВ, но имела семь опорных и четыре поддерживающих катка (на борт).

14 января 1941 года был подписан совместный приказ наркоматов обороны и тяжелого машиностроения о проведении на Кировском заводе полигонных испытаний опытных танков Т-150 и Т-220. Для этого создавалась комиссия под председательством помощника начальника научно-испытательного полигона военинженера 1-го ранга Глухова, в состав которой вошли представители ГАБТУ КА, полигона и Кировского завода. Одновременно с созданием комиссии была утверждена программа полигонных испытаний танков Т-150 и Т-220, которая в частности, предусматривала выполнение следующих пунктов:

«1. Определение тактико-технической характеристики танка.
