Виктор Балабанов - Автомобильные присадки и добавки

Загущающие присадки на основе полиметакрилатов ПМА В-1, ПМА В-2, «Дизакрил» представляют собой масляные растворы эфиров метакрилатовой кислоты и масел синтетических жирных спиртов. При низкой температуре, когда масло достаточно вязкое, молекулы полиметакрилатов находятся в скрученном состоянии и мало влияют на вязкость. С ростом температуры они расправляются и повышают вязкость (рис. 5). Полимеры компенсируют значительную потерю вязкости самого масла при повышении температуры, таким образом, индекс вязкости масла повышается.

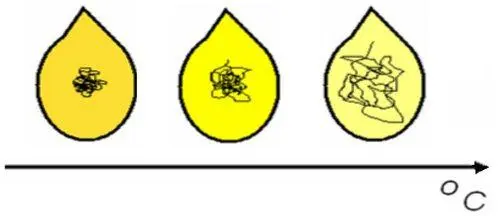

Рис. 5. Молекула полиметакрилата (вязкостной присадки) при различной температуре масла

Поэтому загущенные масла наряду с высоким индексом вязкости, обеспечивающим минимальные потери мощности на трение и экономию топлива при нагреве, обладают хорошей текучестью при низких температурах, способствуют легкому и быстрому пуску двигателя в холодное время года, не образуют большого количества нагара.

Чтобы выдерживать большие сдвиговые и нормальные нагрузки, смазочные материалы должны иметь высокую несущую способность. Для обеспечения этих свойств в моторные масла (для снижения износа пар трения кулачок — толкатель), в трансмиссионные масла (особенно для гипоидных передач, имеющих конические шестерни со спиральными зубьями), в гидравлические жидкости и смазочно — охлаждающие среды добавляют противозадирные присадки .

Вязкостные свойства масел в нормальных условиях эксплуатации не отражают их характеристик при высоких нагрузках и скоростях скольжения, когда толщина смазочного слоя не обеспечивает надежное разделение трущихся поверхностей и не предохраняет от непосредственного контакта микрошероховатостей. В этом случае наблюдается режим граничной смазки, происходит контакт микровыступов шероховатостей металлических поверхностей, резкий нагрев (температурные «вспышки») контактируемых участков (до 1500 °C), их сваривание и последующеe разрушение (скалывание).

Граничная смазка — смазка двух трущихся поверхностей без создания непрерывной смазочной пленки. Она имеет место при высоких нагрузках и требует использования противоизносных или противозадирных присадок для предотвращения непосредственного контакта металлов.

За счет выделяющейся в зоне контакта энергии противозадирные присадки вступают во взаимодействие с поверхностями трения, образуя защитные соединения с металлами. При нормальных режимах эксплуатации они находятся на поверхностях трения в виде твердых веществ, но при высоких температурах их предел текучести снижается и происходит скольжение металлических поверхностей относительно друг друга. Тем самым предотвращается сваривание микровыступров трущихся поверхностей и, следовательно, повышение интенсивности их изнашивания. При этом вязкость масла во многом определяет прочность масляной пленки.

Фосфор, сера и хлор — основные элементы многих противозадирных присадок, которые вступают в реакции с металлами в условиях повышенной температуры и давления с образованием на поверхностях защитных пленок химических соединений. Эти присадки оказывают противозадирное, антикоррозионное и антиокислительное действие и поэтому особенно широко применяются в моторных маслах. На их основе выпускаются ремонтно — восстановительные препараты любительской автохимии, получившие название кондиционеры металла, которые будут рассмотрены в дальнейшем.

Затраты на производство смазочных масел возрастают пропорционально обеспечению для них низкотемпературных свойств. Поэтому проводится депарафинизация масел, но лишь частично — до температуры застывания (около -15 °C). При отрицательных температурах из смазочного масла выделяются парафиновые углеводороды в виде игл и пластин, что приводит к потере текучести (подвижности) масла и затрудняет низкотемпературный запуск двигателя. Форма и размер образовавшихся кристаллов парафина зависят от вида масла и его фракционного состава. При этом из маловязких масел выделяются крупные кристаллы, а из высоковязких образуются микрокристаллические парафины. Наличие в масле парафиновых углеводородов обусловливает в первую очередь застывание масла. Подвижность масла теряется из‑за образования кристаллической структуры парафиновых углеводородов.
