В. Потапов - Пособие кислотчику сульфитно-целлюлозного производства

Склады серы.Располагаются они в закрытых помещениях, в непосредственной близости от кислотного цеха и по устройству аналогичны колчеданным.

Склад известкового камня.Известковый камень доставляется на комбинат на открытых платформах, и для его хранения не требуется специальных помещений. Единственное требование, предъявляемое к открытые складам известкового камня, — это хорошо подготовленная площадка, расположенная в непосредственной близости от турм для облегчения подачи его к подъемным механизмам.

Склад извести.Известь, доставляемая из карьеров, где организован ее обжиг, или обожженная непосредственно на предприятии, хранится либо в складах в насыпном виде, либо в специальных железобетонных бункерах. При складе извести размещается оборудование для ее гашения и разводки. Наиболее распространенным оборудованием для этой цели являются аппараты Мика.

Аппарат Мика представляет собой вращающийся на роликах барабан, внутрь которого подается известь и вода. Перемешивание и передвижение извести с одного конца барабана на другой происходит за счет лопаток на внутренней поверхности барабана. У выходного отверстия барабана расположен ковш, вычерпывающий шлам в отвал: известковое молоко отводится по специальному желобу.

Полученное известковое молоко содержит значительное количество примесей (песка и недожога), которые должны быть удалены во избежание забивания коммуникаций и аппаратуры для приготовления кислоты. Для очистки известкового молока часто применяют мешалки Русселя. Они представляют собой горизонтальную цилиндрическую ванну, разделенную на ряд отделении поперечными стенками. В этих отделениях оседают примеси, выпадающие из протекающего по мешалке известкового молока. Осевшая грязь продвигается в направлении, противоположном движению известкового молока, при помощи гребков, насаженных на вращающийся вал.

Более совершенным аппаратом для гашения извести является, гаситель-классификатор — бак с мешалкой, совмещенной со шнековым наклонным классификатором, для удаления крупных примесей.

Эффективной является очистка известкового молока в вихревых очистителях, где отделение тяжелых примесей происходит за счет центробежной силы. Вихревой очиститель (фортрап) представляет собой циклон, в который по касательной под давлением питательного насоса вводится известковое молоко. Тяжелые частички под действием центробежной силы отбрасываются к стенкам циклона и отводятся в нижней его части. Очищенное известковое молоко поднимается вверх и отводится через центр верхней части аппарата.

Склады окиси магния.Окись магния хранят подобно извести в специальных бункерах, куда она подается из вагонов элеваторами. Для гашения окиси магния применяют баки емкостью 10 и 45 м 3, с вертикальными скоростными мешалками (рис. 3). Гашение окиси магния происходит при температуре 90–95 °C в течение 5–6 ч. Поддержание нужной температуры осуществляется подачей острого пара. Гидроокись магния концентрацией 200 г/л из гасителей направляется в баки-мешалки для хранения. При подаче гидроокиси магния в расходную мешалку она разбавляется до концентрации 50 г/л.

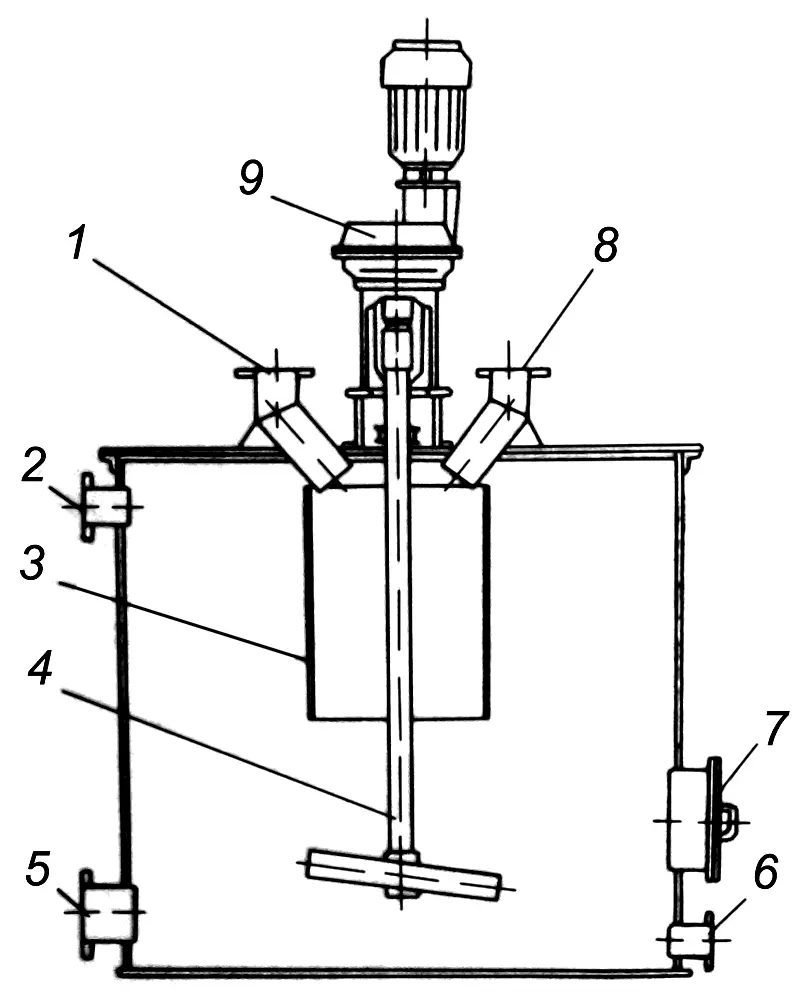

Рис. 3. Бак для гидратации:

1 — штуцер для подачи магнезита, 2 — перелив, 3 — диффузор, 4 — мешалка, 5 — выход, 6 — грязевик, 7 — лаз, 8 — штуцер для разбавления, привод мешалки.

Склад соды.Существуют два способа хранения кальцинированной соды — сухой и мокрый. При сухом способе складом служат обычные бункера (как для извести и окиси магния). Более прогрессивным способом является мокрое хранение соды (рис. 4).

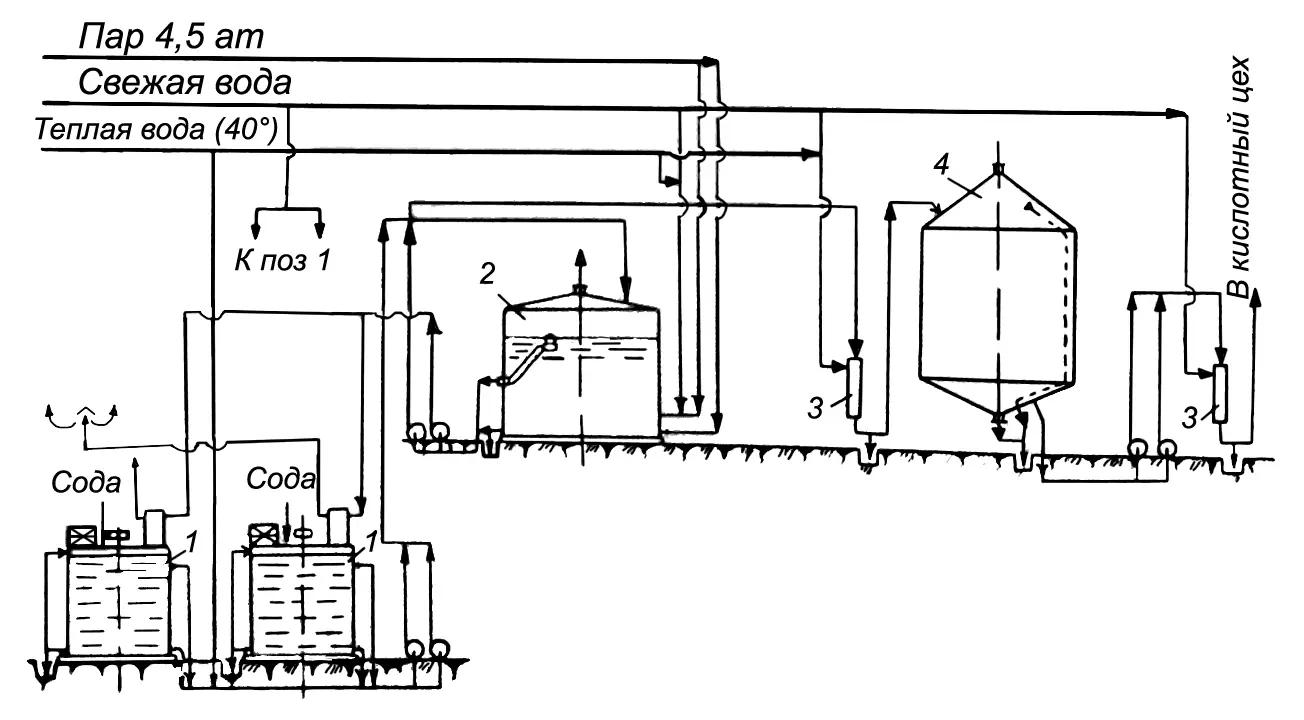

Рис. 4. Схема мокрого хранения соды:

1 — мешалка для разводки соды; 2 — бак для мокрого хранения и растворения соды; 3 — смесители; 4 — бак для хранения раствора соды.

Сода из железнодорожных вагонов выгружается в мешалку, где происходит приготовление раствора концентрацией около 700 г/л. Собственно складом служит специальный бак; в нижней части его находится барботер для подачи перемешивающего воздуха и пара, при помощи которого поддерживается определенная температура. Температура 35° является оптимальной, так как при ней не происходит кристаллизации соды. Перед подачей в производство раствор разбавляется до концентрации 100–200 г/л.
