Чтобы дать определение хорде угла θ (тета), нарисуем окружность радиусом 1 (в любых удобных для вас единицах измерения длины) и проведем из ее центра два луча, разделенные углом θ. Хордой угла будет в этом случае называться отрезок, соединяющий точки пересечения этих двух радиусов с окружностью (см. рис. 9). В «Алмагесте» приводится таблица хорд [30]в вавилонской шестидесятеричной системе счисления, в которой углы выражены в градусах, в промежутке от 1/2° до 180°. Например, для угла 45° в таблице дано значение хорды 45 55 19, что можно перевести в привычный нам вид таким образом:

В то же время истинное значение равняется 0,7653669…

Хорды естественным образом применяются в астрономии. Если мы представим себе, что звезды расположены на сфере единичного радиуса, центр которой совпадает с центром Земли, то, если две звезды разделены угловым расстоянием θ, воображаемый отрезок, соединяющий эти две звезды на сфере по прямой, будет иметь длину хорды угла θ.

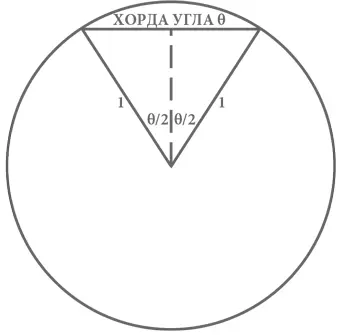

Рис. 9. Хорда угла θ. Начерченная здесь окружность имеет радиус, равный 1. Два изображенных сплошной линией радиуса образуют угол θ. Горизонтальный отрезок проведен между точками пересечения радиусов с окружностью. Его длина равна хорде этого угла.

Чтобы понять, какое отношение хорды имеют к тригонометрии, вернемся к геометрическому определению хорды угла θ и проведем перпендикуляр (штриховая линия на рис. 9) к хорде из центра окружности, который делит хорду точно пополам. Мы получим два прямоугольных треугольника, у каждого из которых угол, прилегающий к центру окружности, равен θ/2, а противолежащий ему катет в два раза короче хорды. Гипотенузы обоих треугольников равны радиусу окружности, который мы принимаем равным 1, поэтому синус угла θ/2 – в математической записи sin θ/2 – есть половина хорды угла θ, или:

Поэтому любое вычисление с использованием синусов можно выполнить и при помощи хорд, хотя и с несколько меньшим удобством.

Как правило, посмотреть вдаль нам мешают стоящие недалеко от нас деревья, дома или другие предметы. Стоя на вершине холма в ясный день, мы можем видеть намного дальше, но пределом видимости все равно будет линия горизонта, предметы позади которой мы не видим, потому что их от нас закрывает сама Земля. Арабский астроном аль-Бируни описал хитроумный метод, как, используя это хорошо знакомое всем явление, вычислить радиус Земли, измерив лишь одну линейную величину – высоту горы.

Пусть наблюдатель в точке O вершины горы может видеть самую дальнюю точку H на поверхности Земли, в которой луч его зрения касается земного шара (см. рис. 10).

Этот луч зрения расположен под прямым углом к радиусу, соединяющему точку H с центром Земли C , поэтому треугольник OCH является прямоугольным. Луч зрения пролегает ниже горизонтальной плоскости на некоторый угол θ, который мал за счет того, что Земля большая и линия горизонта находится далеко от наблюдателя. Угол между тем же лучом зрения и вертикальным направлением вниз в точке расположения наблюдателя равен 90° – θ, а значит, поскольку сумма углов любого треугольника равна 180°, острый угол треугольника, прилежащий к центру Земли, равняется 180° − 90° − (90° − θ) = θ. Прилежащий ему катет CH имеет длину, равную радиусу Земли r , а длина гипотенузы треугольника CO есть сумма радиуса Земли r и высоты горы h . По определению, косинус угла прямоугольного треугольника есть отношение длины прилежащего катета к длине гипотенузы, поэтому здесь

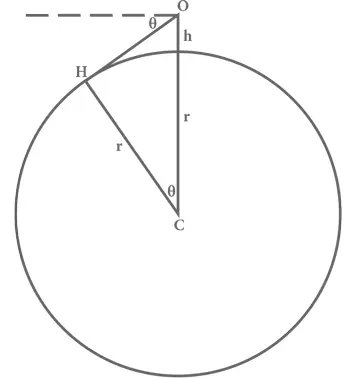

Рис. 10. Примененный аль-Бируни метод определения радиуса Земли путем измерения горизонта. O – наблюдатель на вершине возвышенности высотой h. H – линия горизонта с его точки зрения. Отрезок OH является касательной к поверхности Земли в точке h и, значит, образует прямой угол с радиусом, проведенным из центра Земли C в точку H .

Чтобы вывести из этого уравнения r , обратим внимание, что, если перевернуть обе части, получается равенство 1 + h / r = 1/cos θ. Если теперь вычесть из левой и правой части единицу и снова их перевернуть, то мы получим:
