Как практически осуществляют воздействие ультразвуком на объект через воду? В зависимости от задач исследования и особенностей конкретной методики объект, например рука обследуемого, и фокусирующий ультразвук излучатель могут быть размещены в резервуаре с водой. При этом руку можно перемещать относительно фиксированного излучателя или излучатель — относительно неподвижной руки. В таких условиях существует максимум возможностей для изменения места расположения фокальной области излучателя как на коже, так и в глубине руки.

Для увеличения точности локализации фокальной области излучатель перемещают относительно объекта с помощью специального координатного устройства. Иногда нет необходимости менять расстояние центра фокальной области относительно поверхности объекта. В таких случаях излучатель можно не погружать в воду, а, напротив, заливать воду в корпус излучателя. При этом часть корпуса, контактирующую с объектом, удобно выполнить в виде конуса, на открытом конце которого натянута тонкая, акустически прозрачная, например полиэтиленовая, пленка. В широкой части корпуса вода соприкасается непосредственно с пьезокерамической пластинкой, а в узкой части — с объектом (рис. 15). Для лучшего акустического контакта пленки с объектом, например с кожей, пленка и кожа смазываются вазелином. При необходимости изменить место расположения фокальной области конус заменяют на другой с большей или меньшей площадью сечения, прилегающего к объекту. При этом соответственно изменяется расположение фокальной области. Тех же результатов можно достигнуть, пользуясь излучателями, в которых пьезокерамическую пластинку можно перемещать внутри корпуса излучателя. Увеличение количества возможных перемещений фокальной области достигается в излучателях, конструктивно совмещающих особенности указанных двух типов, т. е. со сменными конусами и подвижной пьезокерамической пластинкой (рис. 15).

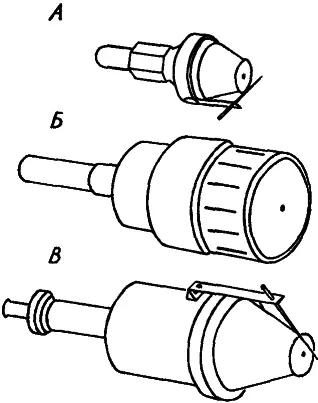

Рис. 15. Фокусирующие излучатели разных типов.

А — излучатель со сменным конусом и съемным указателем центра фокальной области, Б — с перемещающейся внутри корпуса пьезокерамической пластинкой, В — со сменным конусом, съемным указателем и перемещающейся пьезокерамической пластинкой. Вода внутри корпуса излучателей ограничена акустически прозрачной пленкой. Точкой на пленке обозначено место прохождения акустической оси излучателя.

В экспериментах с мелкими объектами, например с изолированными механорецепторами — тельцами Пачини, последние помещают в камеру, отделенную от резервуара с водой, где расположен ультразвуковой излучатель, акустически прозрачной пленкой. Камеру можно перемещать ближе или дальше по отношению к излучателю. Как правило, ее заполняют специальным водным раствором — для поддержания жизнедеятельности объекта во время опыта.

Изучение действия фокусированного ультразвука на сенсорные системы животных и человека, связанные с различными органами чувств, выявило любопытный факт: ультразвук является удобным инструментом для раздражения сенсорных систем, и прежде всего тех, для которых в естественных условиях адекватным является механический стимул.

Работы, выполнявшиеся в Институте эволюционной физиологии и биохимии им. И. М. Сеченова АН СССР, в Акустическом институте им. академика Н. Н. Андреева АН СССР, Институте физиологии им. И. П. Павлова АН СССР, Ленинградском научно-исследовательском институте болезней уха, горла, носа и речи Министерства здравоохранения РСФСР и ряде других научных и лечебных учреждений, впервые показали: фокусированный ультразвук действительно может быть использован как раздражитель. Его активирующее действие в ряде случаев подобно естественной, адекватной стимуляции. Например, у человека фокусированным ультразвуком частотой из диапазона 0.5—4.0 МГц можно вызвать тактильные, слуховые, вкусовые и ряд других ощущений. Обнаружено активирующее действие ультразвука на воспринимающие нервные структуры животных и человека, расположенные в коже, мышцах, надкостнице, суставах.

По универсальности воздействия фокусированный ультразвук похож на электрический стимул, однако для успешного использования в каждом конкретном случае должен быть найден соответствующий режим воздействия. Если сенсорную систему сравнить с замком (возбудить ее — значит открыть замок), то ультразвук нельзя сравнивать с ключом, открывающим замок. Правильнее принять его за болванку такого ключа. Если в некоторых случаях, например при действии ультразвука на зрительную или вестибулярную системы, ключ не найден, т. е. не удалось получить активирующего воздействия, это еще не означает, что активация в принципе невозможна. Необходимо продолжить поиски активирующего режима ультразвукового воздействия. А что вообще такое «режим воздействия»? Иногда его называют дозой по аналогии, например, с дозой лекарства. Для достижения лечебного эффекта доза может быть разовой или многократной, неизменной при последующих приемах, возрастающей или убывающей. Принимать лекарство можно в высокой концентрации, предварительно разводить его, до еды, после и так далее. В общем замена «режима» «дозой» мало что проясняет.
