Принцип действия магнитострикционных преобразователей основан на изменении размеров ферромагнитного материала при действии на него магнитного поля («стрикцио» — по-латыни значит «сжатие»).

В наших исследованиях использовались излучатели с пьезокерамическими пластинками, работающими по типу кварцевых. Интересно отметить, что в природе имеются достаточно компактно «выполненные» фокусирующие системы, например у дельфинов. У них существует жировая линза, расположенная кпереди от источника ультразвука, которая формирует направленное ультразвуковое излучение.

Концентрация ультразвуковой энергии может быть достигнута разными способами, например с помощью линз, аналогично фокусировке света; путем направления нескольких ультразвуковых пучков в одну область одновременно или последовательно — перемещением одного излучателя под разными углами к заданной области, наподобие того, как направляются рентгеновские лучи при томографии.

В последние годы часто применяются фокусирующие преобразователи (излучатели ультразвука), выполненные на основе пьезокерамики и представляющие собой по форме часть сферы. Частота излучаемого ультразвука равна собственной резонансной частоте пьезокерамической пластинки. Когда на пластинку подают переменный ток резонансной частоты, то она колеблется в поперечном направлении, преобразуя электрический ток в механические колебания — ультразвук. Наибольшая концентрация ультразвуковой энергии достигается в центре кривизны излучателя, на расстоянии от пластинки, равном радиусу кривизны. Место наибольшей концентрации энергии принято называть фокальной областью. Размеры фокальной области излучателя зависят от частоты резонансных колебаний пьезокерамической пластинки и некоторых его конструктивных особенностей, в частности от так называемого угла раскрытия (рис. 14). Чем выше частота и больше угол раскрытия излучателя, тем меньше размеры фокальной области. Интенсивность ультразвука зависит от свойств пьезокерамической пластинки и мощности генератора, подающего на пластинку переменный ток.

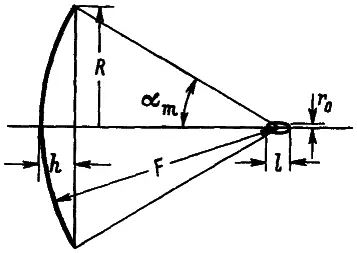

Рис. 14. Геометрические характеристики сферического излучателя ультразвука.

R — радиус излучателя, F — фокусное расстояние, h — глубина, α m — угол раскрытия, r 0 и l — соответственно поперечный радиус и продольная длина фокальной области.

Приборы, имевшиеся в нашем распоряжении, обеспечивали интенсивность ультразвука, осредненную по площади наибольшего поперечного сечения фокальной области, от долей до нескольких тысяч Вт/см 2. Как правило, каждый излучатель питался от генератора, настроенного на резонансную частоту пьезокерамической пластинки. Кроме того, имелись генераторы с несколькими излучателями. Перестройка на нужный излучатель достигалась сменой отдельных блоков и дополнительной подстройкой резонансного контура. Например, одним генератором можно было осуществлять работу на трех излучателях с резонансными частотами 0.48, 0.887 и 2.67 МГц.

Для обеспечения перемещений фокальной области излучателя в объекте и минимальных потерь энергии по пути распространения ультразвуковых колебаний между пьезокерамической пластинкой и объектом помещается согласующая среда. В качестве одной из наиболее приемлемых и доступных сред используется вода. Ультразвук распространяется в воде с минимальным затуханием. Чтобы еще уменьшить потери акустической энергии, в частности из-за возникновения кавитации, вода должна быть максимально гомогенной. Наиболее частая причина нарушения гомогенности воды — выделение мельчайших пузырьков газа. Пузырьки вызывают увеличение поглощения и рассеяния ультразвука, способствуют возникновению кавитационных эффектов, которые заключаются в образовании быстро захлопывающихся паро-газов микрополостей и возникновении длительно существующих и стабильных газовых пузырьков, колеблющихся с частотой ультразвука. Для уменьшения возможности появления пузырьков воду дегазируют. Можно пользоваться и дистиллированной водой в тех случаях, когда она собирается из дистиллятора в сосуд без доступа воздуха. Пригодность воды для использования в качестве акустически согласующей среды легко проверить, пропустив через воду ультразвук заведомо большей интенсивности, чем будет использоваться в дальнейшем. При этом в сосуде не должно появляться видимых глазом мельчайших пузырьков (дегазации жидкости).
