Электр майдон секинланувчи ва яқинлашаётган бўлса электрон тезлиги камайиб сочилади ва аксинча секинланувчи ва сочилувчи бўлса электронлар оқими фокусланади.

1.3. ЭЛЕКТРОННИНГ БИР ЖИНСЛИ БЎЛМАГАН МАГНИТ МАЙДОННИДАГИ ХАРАКАТИ

v 0бошлангич тезликка эга бўлган электрон бир жинсли магнит майдонида куч чизиқларига тик равишда харакат қилса, унга Лоренц кучи таъсир қилади.

Бу ерда е электрон катталиги v 0 бошланғич тезлик В магнит индукция - фото 19

Бу ерда е – электрон катталиги, v 0 – бошланғич тезлик, В – магнит индукция ветори.

Агар v 0= 0 бўлса F=0 га тенг бўлади, яхни бу холатда электрон характда бўлмайди ва Лоренц кучи нолга тенг бўлади. Лоренц кучи электроннинг тезлигига тўғри бурчак остида таъсир қилганда электроннинг траекторияси эгилади. Куч иш бажармагани учун электроннинг энергияси ва тезлиги ўзгармайди, фақат тезликнинг йўналиши ўзгаради.

16расм Бир жинсли кўндаланг магнит майдонда электроннинг харакати Жисмнинг - фото 20

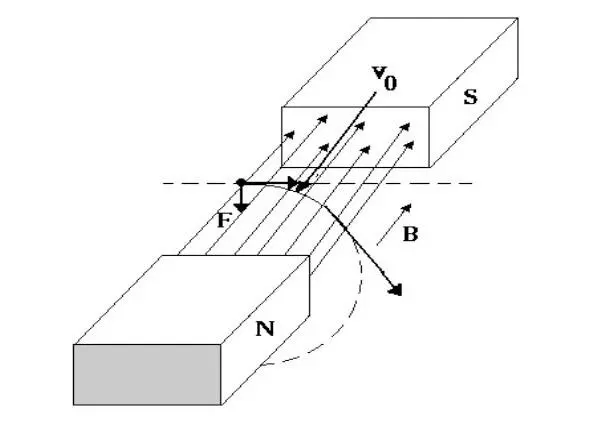

1.6-расм. Бир жинсли кўндаланг магнит майдонда электроннинг харакати

Жисмнинг доимий V 0тезлик билан айлана бўйлаб харакатланиши марказга интилма куч хисобига бўлади.

Электроннинг харакат йўналиши магнит куч чизиғига нисбатан соат стрелкаси йўналиши бўйича бўлади. Электроннинг айлана бўйлаб харакатлангандаги rрадусини топайлик.

Бунинг учун марказга интилма кучининг математик ифодасидан фойдаланамиз :

Буни 110 даги F билан тенглаштириб эканлиги топамиз Қисқартиришларни - фото 21

Буни (1.10) даги F билан тенглаштириб:

эканлиги топамиз Қисқартиришларни бажариб эса ни аниклаймиз Электроннинг v - фото 22

эканлиги топамиз. Қисқартиришларни бажариб эса ни аниклаймиз:

Электроннинг v 0тезлиги қанча катта бўлса инерция бўйича тўғри чизиқ бўйлаб - фото 23

Электроннинг v 0тезлиги қанча катта бўлса, инерция бўйича тўғри чизиқ бўйлаб хракатланишга интилади ва трокториясининг радиуси шунча катта бўлади.

Магнит индукция В катта бўлганда Лоренц кучи F катта бўлиб, траектория кўпроқ эгилади, радиуси эса камаяди. Юқоридаги чиқарилган ифода ихтиёрий масса ва заряд учун тўғри.

Магнит майдонига ихтиёрий бурчак остида кираётган электроннинг харакатини кўрайлик. Электронниг бошланғич тезлик вектори ва Х ўқи билан В вектор мос келган координата юзасини танлаб олайлик. V 0ни иккита, яъни V Xва V уташкил этувчиларга ажратайлик. V Xхаракталанувчи электроннинг йўналиши магнит куч чизиқлари йўналиши билан бир хил бўлганлиги учун унга магнит майдон таъсир қилмайди. Агар электрон фақат шу тезликка эга бўлганда, у тўғри чизиқли текис харакат қилар эди.

Агар электрон фақат Uy тезликка эга бўлса юзада магнит куч чизиқларига тик йўналишда айлана бўйича харакатланади. В, U xва U yкатталиклар иштрок этганилиги учун электроннинг натижаловчи харакати мураккаб бўлиб, траекторияси винт чизиқлари ёки спирал бўйича бўлади (1.7-расм). Спирал траекторияси катталикларга кўра торрок ёки кенгроқ бўлади.

17расм Электронни бир жинсли магнит майдондаги спирал бўйича харакати - фото 24

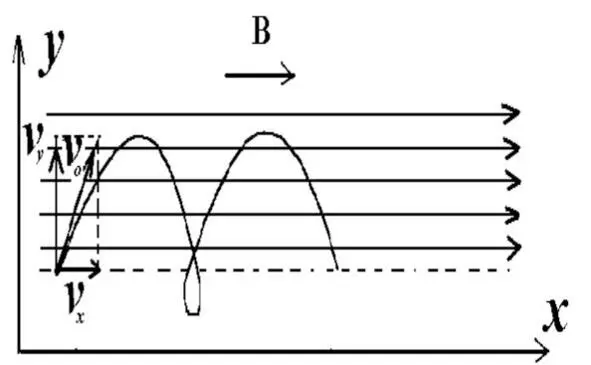

1.7-расм. Электронни бир жинсли магнит майдондаги спирал бўйича харакати.

Назорат саволлари.

1. Электронлар бир жинсли электр майдонда кандай харакат килади?

2. Электронлар тезлатувчи электр майдонида кандай харакат килади?

3. Электронларнинг кундаланг бир жинсли майдондаги харакатини тушунтиринг.

4. Электронларни бир жинсли булмаган магнит майдондаги харакатини тушунтиринг.

5. Электронлар бир жинсли магнит майдонида кандай харакат килади?

6. Электронларни бир жинсли кундаланг магнит майдондаги харакати кандай амалга оширилади?

2-БОБ ЯРИМ ЎТКАЗГИЧЛИ АСБОБЛАР

2 бобда ярим ўтказгичли асбоблар ҳосил қилишнинг физик асослари, «n-р» – ўтиш ҳосил қилиш ва улар асосидаги приборлар-ярим ўтказгичли диодлар, транзисторларнинг схемадаги шартли белгиси, ишлатилиш сохаси ҳамда схемалари ёритилган.

2.1. ЯРИМ ЎТКАЗГИЧ АСБОБЛАР ХОСИЛ ҚИЛИШНИНГ ФИЗИК АСОСЛАРИ

Ярим ўтказгичли асбобларнинг ишлаши «электрон» ҳамда «тешикларнинг» харакатланишига асосланган. Ишлаб чиқаришда бу асбоблар содда – германий (Gе), кремний (Si), селен (Se) ёки мураккаб – арсенид галлий (Gа Аs), кремний карбиди (SiC), галлий фосфиди (GaР) ярим ўтказгич материалидан тайёрланади. Уларнинг хаммаси «олмос»турли мунтазам панжара таркибига эга бўлган кристаллдан иборат.
