Как добиться идеального совпадения двух пучков света лазера по фазе? Это просто: взять один пучок и разделить его на два пучка с помощью светоделителя. Светоделитель – зеркало, отражающее только половину падающего на него света. Другая половина проходит сквозь зеркало. Хорошим примером светоделителя являются ваши солнцезащитные очки. Одна часть падающего на их стекла света проходит насквозь (иначе вы бы ничего в них не видели), другая отражается обратно. Незачем объяснять, что светоделители LIGO намного сложнее обычных солнцезащитных очков.

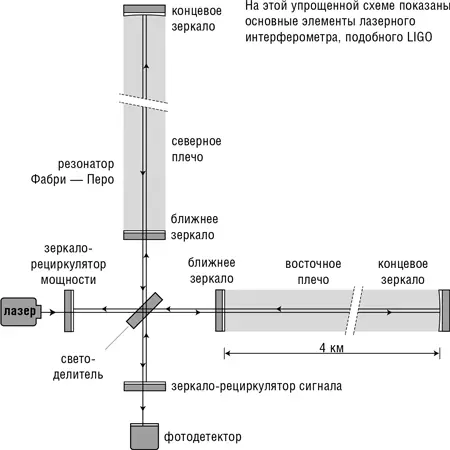

Лазер, светоделитель, зеркала, детектор. Это основные элементы LIGO и всех гравитационно-волновых интерферометров. (Есть и другие, я вернусь к ним в главе 8.) Лазер дает пучок монохроматического света. Допустим, пучок направлен на восток (на рисунке он движется слева направо). Светоделитель ориентирован относительно него диагонально. Одна половина света лазера проходит сквозь светоделитель в восточное плечо L-образной обсерватории. Другая половина отражается в сторону (на рисунке «вверх») в северное плечо L-схемы, перпендикулярное восточному.

В конце каждого плеча установлено зеркало, отражающее инфракрасный свет обратно на светоделитель. Вновь половина возвращающегося света проходит насквозь и половина отражается. Теперь у нас есть световые волны, движущиеся на запад (левая часть рисунка) обратно к лазеру, и световые волны, движущиеся на юг (нижняя часть рисунка) в направлении фотодетектора – чувствительного измерителя интенсивности света, преобразующего свет в электрический сигнал. Благодаря такой схеме усилению (усиливающей интерференции) подвергаются только световые волны, распространяющиеся в западном направлении. Волны, которые были направлены на юг, к фотодетектору, взаимно нейтрализуются (ослабляющая интерференция).

Важно, что свет не может просто исчезнуть из-за того, что две световые волны разошлись по фазе. Если в одном направлении имеет место ослабляющая интерференция, значит, в другом должна происходить усиливающая. Закон сохранения энергии – один из непреложных законов природы. (В пруду происходит то же самое: водяные волны от двух камней нейтрализуют друг друга в некоторых местах, но это возможно только потому, что во всех остальных местах они суммируются.) Таким образом, при равной длине плеч – в стандартной ситуации – свет лазера выходит из интерферометра там же, откуда пришел, а фотодетектор ничего не видит. Поэтому южную сторону светоделителя называют темным портом.

Что происходит при прохождении гравитационной волны? Длины плеч (и соответствующее время прохождения света) меняются. Сначала северное плечо удлиняется, а восточное укорачивается, затем северное сжимается, а восточное растягивается. Свету, возвращающемуся от одного концевого зеркала, требуется на исчезающе малую долю секунды больше времени, чтобы достичь светоделителя, чем свету, идущему обратно от зеркала в другом плече. Усиливающая интерференция в направлении лазера проявляется уже не на 100 %, как и ослабляющая интерференция в направлении фотодетектора. Даже при невероятно малом различии длин (намного меньшем, чем длина волны лазера) какой-то свет попадает в темный порт. Чувствительный фотодетектор может его уловить. Есть! Мы зарегистрировали гравитационную волну.

Я объяснял, каким образом интерферометрия позволяет регистрировать мельчайшие различия во времени перемещения света двух пучков когерентного лазерного излучения. Очевидно, имеет смысл сделать плечи интерферометра возможно более длинными. Проходящая волна Эйнштейна будет растягивать и сжимать пространственно-временной континуум в определенной степени. Например, расстояние между двумя точками может увеличиваться и уменьшаться не более чем на одну квинтиллионную долю процента (одна доля от 10 20). Для двух близких точек это практически ничто. Возникающие при этом отклонения времени перемещения света настолько малы, что аппаратура не сможет их обнаружить. Но если разнести эти две точки достаточно далеко, то время перемещения света соответственно увеличится. Таким образом, чем длиннее плечи L-образной структуры, тем проще зарегистрировать гравитационные волны определенной амплитуды.

Четыре километра – это достаточно далеко? Не особенно, лучше бы 1200 км. Попробуйте сказать это тем, кто вас финансирует! Однако есть умное решение. Обманем пучок лазерного излучения – пусть считает, что прошел путь по туннелю длиной 1200 км. Для этого установим в каждом плече два зеркала вместо одного: первое – в дальнем конце плеча, второе – в ближнем, возле светоделителя. Заставив свет лазера переотражаться между двумя зеркалами несколько сотен раз, вы фактически создаете плечо в 1200 км. Время перемещения света также возрастает в 300 раз, до нескольких миллисекунд. Ничтожные отклонения порядка одной доли от 10 20становится проще зарегистрировать.
