Рассмотрим в качестве примера работу гетерогенного реактора на медленных нейтронах, выполненного в виде алюминиевого бака, наполненного тяжелой водой, в которую опущены урановые стержни. Цепной процесс управляется регулирующим кадмиевым стержнем. Если мы поднимем регулирующий стержень, то поглощаемое им число нейтронов уменьшится: величина θ, которая входит одним из множителей в выражение для коэффициента размножения, увеличивается, а следовательно, увеличивается реактивность котла. Если регулирующий стержень останется на уровне, при котором коэффициент K больше единицы, то очевидно, что каждое деление ядра урана 235будет вызывать в среднем больше чем одно деление других ядер. Поток нейтронов в реакторе, а вместе с ним и выделение энергии возрастет, мощность котла увеличится.

Мощность котла, или количество энергии, выделяющейся в одну секунду, можно определять, измеряя поток нейтронов, так как их количество определяет число ядерных реакций, в которых освобождается энергия. Чем больше поток нейтронов, тем выше уровень мощности котла. Во всех реакторах предусмотрено измерение потока нейтронов. Это осуществляется с помощью специального прибора — ионизационной камеры, помещенной вблизи активной зоны.

Для регистрации медленных нейтронов применяются ионизационные камеры, наполненные газообразным соединением бора (BF 3). Поглощение нейтрона бором приводит к ядерной реакции, сопровождающейся вылетом быстрой альфа-частицы. При своем движении в камере альфа-частица производит ионизацию молекул газа. На электроды ионизационной камеры приходит электрический заряд. При измерении очень интенсивных потоков медленных нейтронов, возникающих во время работы ядерных реакторов, используют менее чувствительные камеры, электроды которых покрыты слоем карбида бора.

Таким образом, нейтрон, проходящий сквозь камеру, вызывает небольшой импульс электрического тока. Чем больше поток нейтронов, тем больший ток протекает в камере. Измерительный прибор дает нам значение потока нейтронов или относительную величину мощности уранового котла.

Как показывают расчеты, при коэффициенте размножения 1,005 поток нейтронов и соответственно мощность реактора увеличиваются за 10 секунд примерно в 2,7 раза.

В любом куске урана, а следовательно, и в урановом котле, независимо от того, протекает цепной процесс или нет, непрерывно выделяется энергия. Это происходит за счет самопроизвольного деления. Учитывая, что в 1 грамме урана за один час происходит в среднем 23 деления, можно легко подсчитать: если в ядерный реактор загружено около 1 тонны природного урана, то начальная мощность его примерно будет 7∙10 -14киловатт. Это, конечно, очень маленькая мощность, но ее вполне достаточно для развития цепного процесса. При выбранном нами коэффициенте размножения K =1,005 через 10 секунд эта мощность увеличится в 2,7 раза, через 20 секунд — в 7,3 раза и т. д.

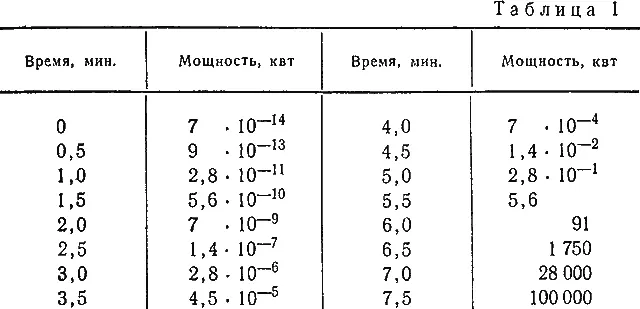

Подсчитанное таким путем повышение мощности котла во время пускового периода можно представить в виде табл. 1.

Мощность реактора, как видно из таблицы, возрастает медленно за первые 5 минут. Однако в последующие 1,5 минуты скорость значительно увеличивается; за промежуток времени от 6 до 6,5 минуты мощность котла возрастает от 91 до 1750 киловатт, что очень опасно. При недостаточном охлаждении температура тяжелой воды, а следовательно, и давление паров может достигнуть весьма больших значений. В лучшем случае разорвется алюминиевый бак и вода выльется; при отсутствии замедлителя цепной процесс прекратится.

Если провести измерение фактической зависимости мощности котла от времени, то легко убедиться, что приведенные расчеты не совпадают с результатами измерений.

По прошествии некоторого времени вследствие повышения мощности температура котла возрастет, коэффициент размножения уменьшится и поэтому мощность будет увеличиваться значительно медленнее, чем это следует из таблицы. При некоторой температуре коэффициент размножения может стать даже равным единице. Эта температура соответствует определенной мощности ядерного реактора, которая является максимальной для данного положения регулирующего стержня.

Возрастание температуры вследствие большой теплоемкости реактора должно происходить медленнее, чем изменение коэффициента размножения. Поэтому, после того как величина K станет равна единице, температура реактора может еще повышаться. Это приводит к дальнейшему уменьшению K и, следовательно, к падению мощности котла. Уменьшение выделяемого тепла в свою очередь вызовет охлаждение реактора и создаст условия для развития цепного процесса. Таким образом, благодаря своеобразной тепловой инерции происходит колебание мощности ядерного реактора (рис. 21). Размах этих колебаний постепенно убывает, пока не устанавливается мощность, соответствующая температуре реактора, при которой коэффициент размножения становится равным единице. Если мы хотим получить от реактора большую мощность, необходимо выдвинуть часть кадмиевого стержня из реактора. Произойдет дальнейший рост температуры, и мощность реактора после ряда колебаний установится на более высоком уровне.
