Этим прибором можно производить измерения и в том случае, если противоположная излучателю поверхность стенки граничит с жидкостью. Так удается проверять толщину стенок водопроводных труб, не нарушая работы водопровода. Вполне возможно также создание аппарата, который позволит определять толщину накипи на стенке парового котла, не прерывая его работы.

Прибор открывает возможности для измерения так называемой разностенности труб (различия в толщине стенки трубы, измеренной по ее сечению). На рис. 61 изображено сечение стенок трубы, определенное при помощи ультразвукового измерителя толщины.

Ультразвуки позволяют определять неоднородности в стекле, измерять упругие свойства различных сортов стекла. Изучая изменение скорости распространения ультразвуков в твердых телах, можно исследовать превращения, которые в них происходят при изменении температуры или намагниченности тела (в ферромагнитных телах), переходы от одной структуры твердого тела к другой и т. п.

Незадолго до своей смерти профессор С. Я. Соколов сделал новое замечательное изобретение. Сконструированный им прибор дает возможность рассматривать в увеличенном виде предметы, заключенные в непрозрачную для света оболочку; даже тончайший слой воздуха, образовавшийся под слоем серебра в посеребренной пластинке, может быть безошибочно обнаружен этим прибором.

Для того чтобы понять действие ультразвукового микроскопа, вспомним те свойства световых лучей, которые используются в обычном оптическом микроскопе.

Если на пути солнечных лучей поставить двояковыпуклое стекло, произойдет преломление лучей и они соберутся в одной точке, в фокусе. Линзы дают возможность управлять движением лучей света и получать изображения предметов, увеличенные во много раз. В различных веществах световые лучи распространяются с различной скоростью. Именно эта разница в скоростях распространения и является причиной преломления лучей.

Распространение ультразвуковых волн подчиняется тем же самым законам, что и распространение световых волн. Ультразвуковая волна может отражаться и преломляться так же, как отражаются и преломляются световые волны. С помощью специальных ультразвуковых линз и собирающих зеркал физики научились управлять движением ультразвуковых волн.

Скорость ультразвука в жидкости, называемой четыреххлористым углеродом, значительно меньше, чем в воде, Приготовив из тонкой алюминиевой фольги кожух в форме двояковыпуклой чечевицы и наполнив его четыреххлористым углеродом, мы получим ультразвуковую линзу. Такая линза будет собирать идущие в воде ультразвуковые лучи в одну точку. Однако в воздухе эта линза будет рассеивать ультразвук, делать волну расходящейся, так как скорость звука в четыреххлористом углероде значительно больше, чем в воздухе.

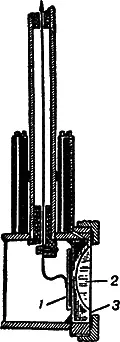

Обычно ультразвуковые линзы делают из твердых веществ. При этом необходимо помнить, что скорость звука в твердых телах значительно больше, чем в жидкостях или газах. Этим объясняется то, что собирающие ультразвуковые линзы в этом случае имеют форму вогнутых, а не выпуклых чечевиц. Рассеивающие же линзы должны быть выпуклыми. На рис. 62 изображена ультразвуковая линза из пластической массы, известной под названием плексигласа. Для лучшей передачи колебаний кварцевая пластинка 1 плотно прижимается к плоской поверхности собирающей линзы 3 . Передняя полость 2 наполняется водой и заклеивается тонкой металлической фольгой. Такое устройство предохраняет плексиглас от действия тех жидкостей, в которые погружена линза.

Собираемые линзой ультразвуковые колебания можно значительно усилить, если расположить излучающую кварцевую пластинку на наполненном воздухом барабанчике, а барабанчик затянуть тонкой металлической фольгой. Тогда ультразвуковые колебания будут отражаться от поверхности, граничащей с воздухом, и направляться почти целиком в сторону линзы.

Для изучения преломления ультразвуковых лучей удобно воспользоваться вызываемой ими оптической неоднородностью жидкости, в которой они распространяются. Применяя вместо прерывистого освещения источник света постоянной яркости, мы получим изображение ультразвуковой волны в виде светлого луча. Именно так сфотографирован ультразвуковой луч, создаваемый в жидкости колеблющейся кварцевой пластинкой (рис. 63).
