Нурбей Гулиа - Удивительная физика

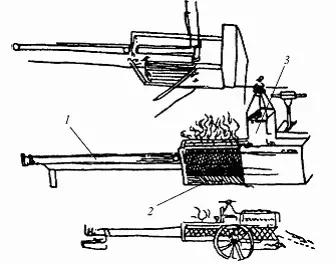

В рукописях Леонардо да Винчи сохранились эскизы и описания архитронито. Эскизы приведены на рис. 265.

Главной частью этого орудия является ствол 1. Задняя часть ствола примерно на треть длины помещена в жаровню 2. Правее и выше жаровни мы видим водяной бачок 3 с краном. Перед стрельбой в ствол вводят ядро, раскаляют на жаровне заднюю часть ствола и вводят в нее из бачка с помощью крана порцию воды. Вода мгновенно превращается в пар, который своим давлением выбрасывает ядро. Леонардо считал, что орудие способно бросать ядро весом 1 талант (24 кг) на расстояние шести стадий (чуть более 1 км).

Наш современник грек И. Саккас построил модель архитронито по эскизам Леонардо. Ядро этой модели – теннисный мячик, заполненный цементом, пролетел 40 м. Скромно, но ведь это всего лишь модель.

Есть все основания считать архитронито тепловым двигателем – в нем есть цикл сжатия, который происходит одновременно с нагревом, а расширение пара – в процессе движения ядра в стволе. Но все-таки настоящим паровым двигателем в полном смысле этого слова, непрерывно действующим и выделяющим энергию в виде вращения, был, конечно же, эолипил Герона Александрийского. Эол в древнегреческой мифологии – бог ветров. Отсюда и название машины.

Сосуд с водой шарнирно соединялся двумя трубками с полым шаром, содержащим два сопла, загнутых в одну и ту же сторону (рис. 266). Когда под сосудом разводили огонь, пар по трубкам попадал в шар и по соплам вырывался наружу. Древние не знали, что такое пар, они думали, что вода при нагревании переходит в горячий воздух. Сам Аристотель об этом говорил, поэтому и Герон был уверен, что из сопел вырывается горячий ветер.

Как и положено реактивной турбине, она, шипя и свистя, начинала быстро вращаться. Однако турбина не выполняла никакой полезной работы, хотя вполне могла бы это делать. По этому же принципу сейчас работают центробежные маслоочистители на автомобилях, только вместо пара там из сопел вырывается масло.

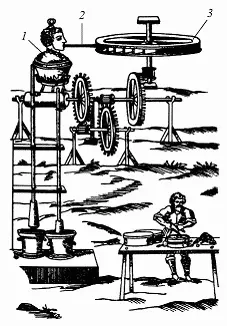

Лишь в XVII в. эолипил Герона или его аналог нашел практическое применение. В 1629 г. римский архитектор Дж. Бранка опубликовал книгу «Различные машины», где рассказал о своем изобретении. Тот же резервуар с водой в виде человеческой головы, та же турбина (только не реактивная, а активная с лопатками), с приводом на тяжелые песты для дробления руды (рис. 267).

Первое применение паровой машины в качестве водяного насоса опять же принадлежит Герону Александрийскому (рис. 268).

1 – резервуар; 2, 6 – трубки; 3 – шар; 4 – сифонная трубка; 5 – сосуд

Устройство имеет резервуар 1, заполненный водой. На крыше резервуара укреплены шар 3 и сосуд 5. Верхняя часть полости шара 3 сообщена с водяным объемом резервуара 1 трубкой 2. Водяной объем шара 3 соединен с сосудом 5 сифонной трубкой 4. Устройство устанавливается на месте, открытом солнечным лучам. В солнечную погоду шар 3 нагревается, и давление пара в нем увеличивается. Под давлением пара вода из шара 3 поступает в трубку 4. После заполнения трубки 4 вода начинает поступать в сосуд 5. Перекачивание воды происходит как под действием избыточного давления в шаре 3, так и вследствие сифонного эффекта, т. е. сосуд 5 заполняется водой и в пасмурную погоду до тех пор, пока уровни в вазе и шаре не сравняются. Избыток воды из сосуда 5 сбрасывается в резервуар 1 по трубке 6. Ночью шар 3 охлаждается, и пар, заполняющий верхнюю полость шара, конденсируется. При этом в шаре образуется вакуум, т. е. давление падает ниже атмосферного. Под действием образовавшейся разности давлений по трубке 2 в шар 3 начинает поступать вода из резервуара 1. Так происходит заполнение шара 3 перед последующим дневным циклом.
