Нурбей Гулиа - Удивительная физика

Чудо второе – «остекленение» масла при больших давлениях. Запертое в ловушку, зажатое между двумя вращающимися и прижатыми друг к другу силами F катками, масло как бы густеет, «стекленеет», начинает передавать нагрузку сдвига. Вообще жидкости не могут работать на сдвиг – тогда они бы не принимали форму того сосуда, куда их наливают. Но тонкие пленки масла при быстро возникающих и прекращающихся давлениях порядка 1 ГПа (1 000 МПа) начинают вести себя как желе, студень или даже стекло – передавать нагрузку сдвига. Таким образом, каток 1 на рис. 250 начинает везти, вращать каток 2 через слой, а вернее, пленку сдавленного масла толщиной около одного микрометра. Впечатление такое, что один каток ведет другой обычным трением, но это не так: между катками слой масла, катки друг друга не касаются. Электрический ток, например, не передается от одного катка к другому при их вращении из-за образования между ними этой пленки масла. Между неподвижными катками, разумеется, есть контакт, и ток проходит от одного к другому.

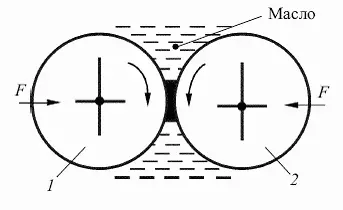

1 – ведущий каток; 2 – ведомый каток масла.

Сила, передаваемая «остекленевшим» маслом, невелика, она в несколько раз меньше силы обычного трения при тех же нагрузках, но ведь нет интенсивного износа, столь характерного для сухого трения. Поэтому такое «остекленевшее» масло используют в бесступенчатых передачах – вариаторах, которые приходят на смену сегодняшним ступенчатым передачам. Коробки передач автомобилей, тракторов, других транспортных машин, коробки скоростей станков – все они пока в основном ступенчатые. До двадцати передач надо иногда переключать в автомобилях, тракторах и станках. А бесступенчатая передача меняет скорость плавно, и в этом ее огромное преимущество. Скоро ступенчатых передач вообще не будет (на автомобилях, тракторах и станках, по крайней мере).

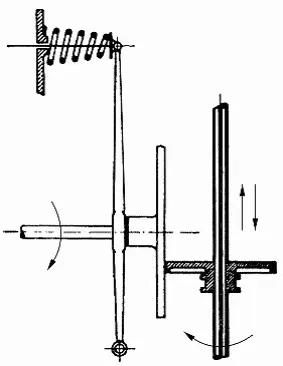

Как же устроены бесступенчатые передачи? Они в действительности очень хитры и труднодоступны. Поясним их принцип на примере самой простой (но не самой лучшей!) из них (рис. 251). Называется она лобовой, потому что два катка – диска – здесь прижаты друг к другу как бы лбами. Если большой диск (слева) вращается от мотора с постоянной скоростью, то скорость маленького зависит от его положения на оси. В нижнем крайнем положении эта скорость максимальна; с приближением к центру она падает, в самом центре большого малый диск вообще остановится, а на верхней стороне большого малый диск начинает вращаться уже в другую сторону. Казалось бы, идеальная коробка передач, да она и применялась на ранних легковых автомобилях. По крайней мере, приведенная на рис. 251 передача – именно автомобильная. Большой диск связан с двигателем, а малый – с колесами, через понижающую передачу, разумеется.

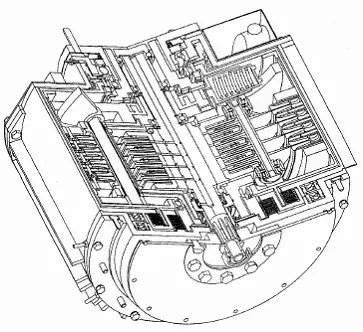

Первые вариаторы работали всухую, и срок службы их был очень невелик. Потом стали применять вариаторы со смазкой, вернее, с масляной пленкой между дисками. Современные вариаторы мало похожи на первые, они намного сложнее и хитрее. На рис. 252, например, представлен перспективный вариатор для коробок передач автомобилей, разработанный автором в содружестве с автозаводом АМО ЗИЛ и рядом зарубежных фирм (патенты России № 2138710 и 2140028). Видно, что дисков в нем уже не два, а много, к ним постоянно подается масло; диски автоматически сжаты между собой с переменной силой, соответствующей нагрузке, передаваемой приводом, и коэффициенту трения между дисками.

И еще очень важная особенность нового вариатора – он самостоятельно, автоматически меняет свое передаточное отношение от нагрузки. Это свойство называется адаптивностью, приспособляемостью. Допустим, пошел автомобиль с таким вариатором в гору, нагрузки увеличились, и скорость движения его падает. Но падает не из-за двигателя – он продолжает вращаться с той же скоростью, а из-за вариатора, автоматически приспособившегося к новым нагрузкам. Эта адаптивность может еще и меняться по желанию водителя. Вариаторов с такими свойствами раньше просто не существовало.
