ж) Обычно составляют цепь и пропускают в течение короткого времени ток перед первым взвешиванием пластинки. После этого пластинку вынимают, промывают, высушивают и взвешивают. Укажите два преимущества этой методики.

з) Сама по себе проверка амперметра с помощью электролитического осаждения меди — скучное занятие, которое носит характер формального эксперимента. Какой тогда смысл проделывать такую проверку в этом курсе?

Практически было бы слишком нудным делом производить подобную калибровку амперметра во многих точках его шкалы. Чтобы уяснить метод калибровки, достаточно проделать ее в одной точке. В случае необходимости можно воспользоваться стандартными градуированными амперметрами и сравнить с ними свои приборы.

Что такое вольтметры?

Инженерам для наблюдения за передачей и распределением электроэнергии и физикам, занимающимся электрическими измерениями, нужны не только амперметры, но и вольтметры. Что же такое вольтметры?

Уподобляя электрическую цепь замкнутому водяному контуру, мы приходили к выводу, что вольтметр соответствует манометру. Вскоре вы сами в этом убедитесь, используя вольтметры для измерений энергии, отдаваемой зарядами на различных участках цепи. Эта область применения вольтметра, где они попредставление о нем как об электрическом манометре.

На фиг. 26, а и б показаны электрическая цепь и аналогичный ей водяной контур. Батарея В соответствует насосу В ', выключатель S — крану S '. Амперметр А соответствует расходомеру А '. Сопротивление R соответствует узкой трубке R ', внутри которой имеется много препятствий.

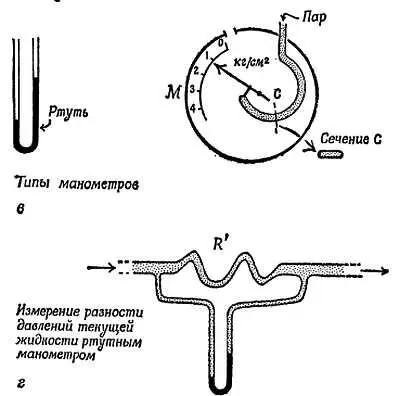

Фиг. 26. Еще раз об аналогии между цепями.

Как установил Джоуль, при движении жидкости по такой трубке выделяется некоторое количество тепла. Если мы хотим измерить давление, под действием которого создается поток в трубке R ', то нужно воспользоваться каким-нибудь манометром. В качестве него можно взять U-образную трубку, наполненную ртутью. В этом манометре разность уровней ртути измеряет разность давлений между концами R '. U-образная трубка на самом деле измеряет разность давлений даже в том случае, если с одной стороны имеется вакуум. В обычном манометре для пара, какие устанавливают на паровых котлах, внутри имеется гибкая трубка С , которая разгибается под действием давления пара. Пар входит в трубку С с одного конца, другой конец закрыт. Трубка имеет не круглое, а почти прямоугольное сечение, поэтому давление пара заставляет ее разворачиваться, подобно тому как развертывается бумажная игрушка «тещин язык». Деформация трубки С измеряет давление, что отмечается с помощью стрелки, перемещающейся перед шкалой. Чем больше давление, тем больше разворачивается трубка С , развиваются большие упругие силы, которые уравновешивают силу давления пара.

Задача 7. Манометры

а) В манометре М (фиг. 26, в ), когда стрелка уходит под действием пара в крайнее положение, ее можно вернуть к началу шкалы двумя способами. Во-первых, снять давление пара. Во-вторых, не изменяя давления пара…

( Указание . В таких манометрах предусмотрено маленькое отверстие в наружном кожухе.)

б) Как вы думаете, принимая во внимание ( а ), измеряет ли манометр на самом деле «абсолютное давление» или разность давлений? Большинство манометров, применяемых на практике, в действительности измеряет разность давлений. На фиг. 26, г такой манометр измеряет разность давлений, которая поддерживает поток через трубку-сопротивление R '.

Задача 8. Причина и следствие

Правильно ли говорить, что разность давлений создает поток, или следует утверждать, что поток создает разность давлений? А может быть, можно говорить и так, и так? Рассмотрите кратко поставленные вопросы;

а) С точки зрения человека, приводящего в действие насос (фиг. 27, а ).

б) С точки зрения пилота самолета, в носовой части которого имеется отверстие (фиг. 27, б ).

в) Можно ли в каждом случае определить экспериментально, что является причиной, а что следствием?

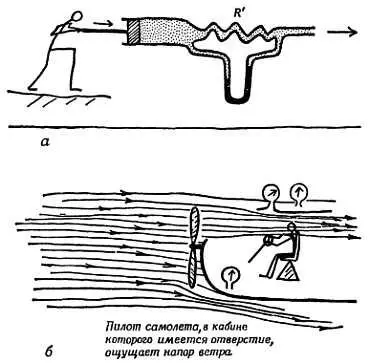

Фиг. 27. К задаче 8.

Две точки зрения на напор и поток. Что является причиной, а что следствием?
