Магнитное поле прямого провода с током

Есть один особый очень важный случай проводника с током, когда нельзя подобрать эквивалентного магнита одинакового размера и формы. Это случай длинного прямого провода с током. С помощью железных опилок или крошечного компаса можно показать, что магнитные силовые линии такого проводника представляют собой опоясывающие его окружности, расположенные, разумеется, не в одной плоскости, а повсюду вокруг него. Магнитное поле сильнее вблизи провода и ослабевает вдали от него.

Этот первый эффект магнитного действия электрического тока был открыт следующим образом. В конце своей лекции о свойствах электрического тока датский ученый Эрстед поместил токонесущий провод около компасной стрелки и был до глубины души изумлен, увидев, что стрелка повернулась. «Опыты, которые он начал проводить в апреле 1820 г., являются одними из самых памятных во всей истории науки» [69]. Когда известие об этом открытии распространилось по Европе, оно породило целую лавину исследований. Ампер и другие ученые, пытаясь объяснить эти опыты, вскоре ввели в физику понятие электромагнитного поля.

Фиг. 140.

Явление, обнаруженное Эрстедом, представлялось крайне удивительным. Компасная стрелка, расположенная параллельно проводнику, при включении тока поворачивалась на 90°. Таким образом, силы действовали на компасную стрелку не в направлении прямой, соединяющей ее полюс с проводником, а в перпендикулярном направлении.

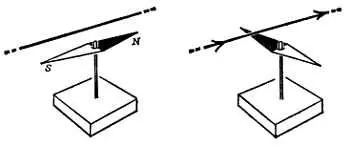

Фиг. 141.

Последующие опыты подтвердили это заключение и показали, что сила, действующая со стороны магнита на ток , перпендикулярна как направлению магнитного поля, так и направлению тока — проводник с током, помещенный в магнитное поле, испытывает боковое усилие. Эти новые силы полностью отличались от уже известных обычных сил, таких, как, например, силы тяготения (направленные по прямой от одной массы к другой) или силы, возникающие при столкновении упругих шаров или молекул (которые отбрасывают их в противоположные стороны), а также силы (притяжения или отталкивания), действующие по прямой между электрическими зарядами и между магнитными полюсами. До открытия Эрстеда были известны только такие силы, которые действуют вдоль прямой, соединяющей взаимодействующие тела.

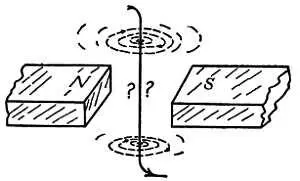

Фиг. 142.

Незадолго до Великой Французской Революции школа мыслителей, включая Вольтера и других, создала механистическую философию полностью предсказуемой Вселенной, основываясь на концепции таких простых сил. Когда обнаружилось, что новые электромагнитные силы зависят от скорости движения электрических зарядов (тока), они стали казаться еще более странными. Это были силы, которые увеличивались с ростом скорости и действовали перпендикулярно ей! Однако именно такие силы заставляют работать электрический двигатель.

Мы можем проиллюстрировать происхождение этих сил с помощью карты магнитного поля. Круговое магнитное поле, окружающее прямолинейный проводник с током, само по себе несколько необычно, но и только. Однако в комбинации с однородным магнитным полем оно создает отклоняющие силы, без которых невозможна работа электродвигателей, измерительных приборов, телевизионных трубок и некоторых гигантских ускорителей заряженных частиц. Чтобы продемонстрировать, откуда возникают эти силы, изобразим магнитные силовые линии с помощью векторов.

Магнитное поле действует как катапульта

Мы сможем предсказать направление действия результирующей силы, складывая векторы сил, отвечающих двум различным полям. Конфигурация однородного магнитного поля — это ряд равномерно идущих параллельных силовых линий, как показано на фиг. 143, а , а силовые линии прямолинейного проводника с током — это окружности, изображенные на фиг. 143, б . Мы рисуем эти окружности сгущающимися вблизи проводника, чтобы показать, что поле около него сильнее. (Детальное рассмотрение показывает, что

НАПРЯЖЕННОСТЬ ПОЛЯ ~ 1/РАССТОЯНИЕ ОТ ПРОВОДНИКА,

поэтому мы обязаны рисовать окружности вдвое теснее друг к другу при сокращении расстояния наполовину.) Векторное сложение этих двух полей дает примерно ту же картину, что мы получили в гл. 9 для воздушного потока, обтекающего вращающийся шар [70]. Поэтому мы поступим точно так же, как и раньше. Изобразим оба поля вместе, как на фиг. 143, в .
