Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

Магнитные поля

Мы говорим, что магнит всюду вокруг себя создает магнитное поле, аналогично тому, как электрические заряды создают электрические поля. Линии, вдоль которых двигался бы маленький пробный северный полюс, мы называем магнитными силовыми линиями . Если же возможность получить свободный полюс кажется вам сомнительной, то под ними можно подразумевать линии, вдоль которых ориентируется крошечная компасная стрелка. Оба этих определения эквивалентны: магнитное поле, которое притягивает северный полюс стрелки в направлении вдоль силовой линии, отталкивает ее южный полюс в обратном направлении, заставляя стрелку повернуться вдоль линии . (Напряженность магнитного поля мы могли бы по аналогии с напряженностью электрического поля определить как результирующую силу, действующую на единичный пробный полюс со стороны всех расположенных поблизости магнитов. Однако вводить такое определение нет необходимости.) Картину расположения магнитных силовых линий можно воспроизвести, исходя из закона обратных квадратов точно таким же путем, как и для электрических полей. Поэтому большинство рассуждений, касавшихся характера распределения электрического поля, применимо и здесь. Нужно только не забывать о том, что у нас нет таких идеальных проводников магнетизма, какими являются металлы для электричества. И хотя конфигурации силовых линий обоих полей бывают сходными, магнитное поле по своей природе совершенно отлично от электрического. Это два различных силовых поля, и одно из них относится к тем физическим объектам, которые мы называем магнитами, а другое создается обычными электрическими зарядами.

Опыт 6. Магнитные поля. Чтобы лучше познакомиться с природой магнитного поля и расположением магнитных силовых линий, проведите опыты с компасной стрелкой. Как бы ни была помещена стрелка, она устанавливается в направлении магнитного поля. Положите магнит и рядом с ним небольшой компас на лист бумаги. Перемещайте компас в направлении, указываемом его стрелкой. При этом ваш компас будет двигаться вдоль магнитной силовой линии. Отмечайте путь компаса на бумаге. Для этого поставьте карандашом точку прямо против острия компасной стрелки. Передвиньте компас дальше, так, чтобы точка осталась позади. Поставьте следующую точку и т. д., как показано на фиг. 133. После этого начните снова и наметьте вторую линию, идущую из другой начальной точки, и продолжайте так до тех пор, пока вы не получите полную картину распределения линий.

Фиг. 133. Вычерчивание карты магнитного поля с помощью компаса. Приблизьте небольшой компас к северному полюсу магнита и поставьте точку у северного полюса компасной стрелки. Перемещайте компас в направлении, указываемом стрелкой до тех пор, пока точка не окажется сзади ее южного полюса. Снова поставьте точку впереди северного полюса стрелки и т. д.

Возможно, что некоторые линии вам будет удобно начинать от края листа. Вместо компаса можно воспользоваться железными опилками, которые ведут себя как небольшие компасные стрелки, соединяясь в цепочки, идущие вдоль силовых линий. Опилкам труднее поворачиваться, поэтому помогите им выстроиться, легонько постучав по листу бумаги. Сделайте натурные зарисовки силовых линий для различных расположений магнитов.

Фиг. 134. Железные опилки указывают расположение силовых линий.

Помните, что несколько расходящихся в разные стороны линий дают лучшее представление об общей конфигурации поля, чем их густое скопление (фиг. 135, 136). На фиг. 137 показано несколько примеров расположения магнитов, для которых полезно изучить ход силовых линий.

Фиг. 135. Сделайте аналогичные карты для различных расположений магнитов, показанных на фиг. 137.

Размер каждой карты должен быть с ладонь руки или больше. Советуем вам при составлении карты пользоваться пунктирными линиями. Помните, что небольшое число основных линий лучше передает общую картину, чем густое скопление.

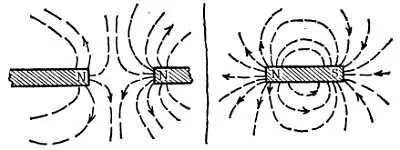

Фиг. 136. Примеры конфигураций магнитного поля.
