Получив представление об электрической цепи с помощью проведенной выше аналогии, вы должны по возможности самостоятельно, за своим лабораторным столом проделать необходимые работы, не ограничиваясь наблюдением демонстрационных опытов. Если вы работаете в лаборатории с партнерами, то каждый из вас должен сам начертить схему, прежде чем присоединять какие-нибудь приборы. Производить соединения по готовой схеме, водя по ней пальцем, — это работа для детей дошкольного возраста. С другой стороны, отбросить схему в сторону и составлять цепь «из головы» — не значит поступать подобно зрелому ученому: вы легкомысленно полагались бы на то, что вам повезет, а ученому чужд такой подход.

Фиг. 8. Аналогичные цепи.

Фиг. 9. Разветвленные цепи.

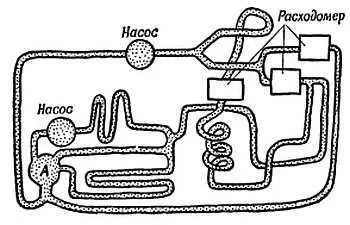

Фиг. 10. Раздолье для водопроводчика.

Как чертить схемы

Физики и инженеры-электрики давно систематизировали изображение электрических схем. На фиг. 11 приведена сводка стандартных правил и символов, которыми мы будем пользоваться.

Фиг. 11. Стандартные обозначения элементов электрических цепей.

Все соединительные провода, толстые или тонкие, изображаются тонкими прямыми линиями, по возможности вертикальными и горизонтальными. Так, простые цепи чертятся в виде прямоугольников независимо от того, как они выглядят в реальном опыте. Разветвленную цепь тоже изображают с помощью горизонтальных и вертикальных линий, но можно пользоваться и наклонными [9] Пересечение двух проводов, которые не имеют между собой контакта , для ясности показывают на схеме так, как на фиг. 14, а . Соединение проводов изображают точкой (фиг. 14, б ). Не чертите пересечений проводов без переходов и без точек — это новейшее условное обозначение может вас запутать, хотя от некоторых радиоинженеров можно услышать, что «это очевидно для каждого, кто понимает, что имеется в виду». Фиг. 14. .

Плюс и минус

Некоторым электрическим явлениям присущи признаки определенного направления тока. Два полюса батареи неодинаковы. Поэтому, чтобы различать полюсы, их помечают красным и черным цветом или знаками «+» и «—» и называют положительным и отрицательным [10] Названия «положительный» и «отрицательный» ввел Бенджамин Франклин. Мы могли бы вместо этого употребить названия А к Б , но арифметические понятия «плюс» и «минус» удачно напоминают, что речь идет здесь о «противоположных» электрических зарядах, которые могут нейтрализовать друг друга точно так же, как положительные и отрицательные числа, +6 и —6, при сложении дают в сумме нуль. зажимами. При изображении на схемах батарей, составленных из последовательно соединенных элементов, пользуются следующими общепринятыми обозначениями (знак «+» и «—» писать при этом не обязательно): отрицательный полюс изображают короткой вертикальной чертой (действительно напоминающей знак «—»), положительный полюс изображается длинным отрезком тонкой вертикальной линии (длина его достаточна, чтобы начертить знак «+»!).

При изображении на схемах батареи элементов, соединенных последовательно, т. е. «+» одного с «—» следующего, соединения между элементами опускают.

Фиг.15.

(Прежде чем приступить к выполнению опыта, начертите сами схему цепи.)

Опыт 1. Простая цепь.

а) С помощью амперметра [11]«измерьте ток», протекающий через горящую маленькую лампочку. Для этого соедините проводами последовательно батарею, выключатель и амперметр, чтобы получилась замкнутая цепь.

б) Включите в цепь «переменное сопротивление» или «реостат» [12]и воспользуйтесь им для изменения тока через лампочку.
