Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

ЭНЕРГИЮ, ОТДАВАЕМУЮ ОДНИМ КУЛОНОМ,

то, будучи присоединен к аккумулятору, он должен сказать нам, сколько электрической энергии аккумулятор готов передать каждому кулону за счет химической энергии. Получается такая картина: аккумулятор превращает химическую энергию в электрическую потенциальную энергию, которую кулон потом, продвигаясь по цепи, отдает в другой форме ((например, в форме тепловой энергии). Если кулон проходит только через один элемент аккумуляторной батареи, он приобретает соответствующее количество энергии (одна порция). Если кулон проходит через два элемента, включенных последовательно, то, согласно нашим энергетическим представлениям, он приобретает вдвое большее количество потенциальной энергии (порция + порция), причем каждый элемент внесет свой полный вклад независимо от других элементов. Если соединить последовательно три одинаковых элемента, то приобретенная кулоном энергия возрастет втрое (порция + порция + порция). Это подтверждается экспериментальным фактом, заключающимся в том, что в каждом элементе при прохождении одного кулона происходят количественно одинаковые химические изменения независимо от того, включен в схему один элемент или два, три… элемента, соединенных последовательно. Этот опыт не доказывает, что наш прибор измеряет отношение энергия/кулон, но вы можете сказать, согласуются ли ваши наблюдения с такой точкой зрения.

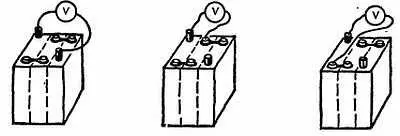

Фиг. 30. Опыт 7.

Опыт 8. Проверка шкалы вольтметра в одной точке. Это точный опыт, он дает возможность произвести настоящую градуировку вольтметра. Составьте схему, позволяющую непосредственно измерять энергию, отдаваемую одним кулоном, и пусть вольтметр тоже «измерит» ее. Самая простая установка содержала бы проволочное сопротивление R , которое отдает тепло воде, налитой в хорошо изолированный химический стакан («калориметр»). Начертите и составьте цепь из хорошей батареи, проволочного сопротивления R небольших размеров, которое должно быть погружено в воду, и переменного сопротивления, необходимого для поддержания неизменной величины тока в течение опыта.

С помощью амперметра и часов измерьте число кулонов, проходящих через проволочное сопротивление, и предусмотрите необходимые средства для измерения количества выделяющегося тепла. Затем подсоедините испытуемый вольтметр так, чтобы он измерял энергию, отдаваемую каждым кулоном в проволоке R (не во всей цепи). Включите установку на определенный промежуток времени и следите за тем, чтобы стрелка вольтметра во время опыта оставалась у фиксированной отметки. (Если ток меняется, то записывайте его значение каждую минуту и берите среднее.) По результатам ваших измерений вычислите отдаваемую энергию в калориях, затем в джоулях, а также вычислите суммарный заряд в кулонах, который отдает эту энергию. Из полученных данных вычислите истинное напряжение , считая ваши измерения энергии точными. Сравните это значение с показанием измерительного прибора и укажите погрешность прибора.

Фиг. 31. Опыт 8.

«Калориметр» с проволочным сопротивлением и мешалкой.

Этот опыт трудно осуществить. Установку приходится налаживать заранее, и наши указания наверняка покажутся недостаточными. Например, сколько следует брать воды? В течение какого времени нужно пропускать ток? Как получить правильное показание вольтметра в момент включения тока? В связи с этими вопросами выявляется необходимость либо провести ряд предварительных опытов, либо иметь значительно более полные инструкции. Снабдить вас набором подробных указаний к лабораторному оборудованию, напоминающих кулинарные рецепты, значило бы следовать методике, пригодной разве что для обучения умственно отсталых детей. Это позволило бы испытать вашу прилежность, но едва ли способствовало бы развитию научного мышления. Здесь, как и в большинстве лабораторных исследований, стоит потратить время, чтобы провести грубый опыт и подумать над усовершенствованием своей аппаратуры и методики. Начните с опытов, дающих приближенные результаты, затем рассмотрите возможность оптимального использования аппаратуры с целью уменьшения ошибок. (При этом вам может потребоваться консультация людей, знакомых с вашим лабораторным оборудованием, но ее можно рассматривать лишь как общие указания экспертов, а не как рецепты поваренной книги.)
