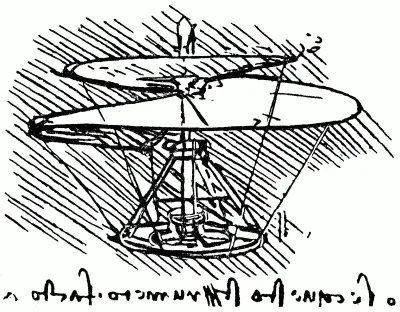

Рис. 28. Эскиз вертолета Леонардо да Винчи, подписанный автором.

Вот что сам Леонардо пишет об этой конструкции: «Остов винта должно сделать из железной проволоки, толщиной в веревку; расстояние же от окружности до центра – 25 локтей. Если все будет сделано как следует, то есть из прочной парусины, поры в которой тщательно замазаны крахмалом, то я думаю, что при вращении с известной скоростью такой винт опишет в воздухе спираль и поднимется вверх».

Не так давно распространилось сообщение, что в США на авиазаводе в Сан-Диего по эскизам Леонардо был построен летательный аппарат, который якобы поднялся в воздух, даже с грузом.

Автор утверждает, что этого быть не могло. Или вертолет построен не по чертежам Леонардо, и работала эта машина не по заложенному им принципу, или она никогда не поднималась в воздух.

Если внимательно взглянуть на эскиз Леонардо, то в нижней части машины можно увидеть круглую платформу. По ней должны были бегать люди, вращающие кабестан, к которому крепился воздушный винт. Об этом говорится и в описании принципа работы летательного аппарата. Да и других двигателей, кроме мускульного, в то время просто не было.

Так вот, даже если не говорить о том, что ничтожной мощности этих бегающих людей не хватило бы на отрыв машины от земли, другой эффект уж точно помешал бы это сделать.

Вал винта не мог быть жестко скреплен с платформой – люди, отталкиваясь от платформы, вращали воздушный винт. Значит платформа подвешивалась на валу воздушного винта с возможностью свободного вращения, т. е. на подшипниках. Но тогда в аппарате вращаться стала бы в первую очередь сама платформа, от которой отталкивались ногами люди, а не воздушный винт, испытывающий большое сопротивление вращению – ведь именно винт должен был, «ввинчиваясь» в воздух, поднимать вертолет. А вращению самой платформы ничто не препятствовало.

5.5. Вопрос. Почему вертолет летит намного медленнее самолета?

Ответ. Вертолет поддерживается в воздухе главным образом своим несущим винтом. Для простоты будем говорить только о вертолете с одним несущим винтом, хотя, как известно, бывают и летательные аппараты с двумя винтами, вращающимися в противоположные стороны.

Почему же вертолеты не летают так же быстро, как самолеты? Оказывается, мешает этому именно несущий винт. Когда вертолет летит, а винт вращается (рис. 29), то на одну лопасть винта, которая движется в сторону полета машины, приходится набегающий поток воздуха, по скорости равный сумме скоростей вертолета ?и окружной скорости лопасти ? R. На другую лопасть винта, которая движется в противоположную сторону, приходится набегающий поток, скорость которого равна разности окружной скорости лопасти и скорости полета вертолета. Поэтому, по теории движущегося крыла, первая часть винта будет обладать подъемной силой больше второй, и вертолет будет крениться.

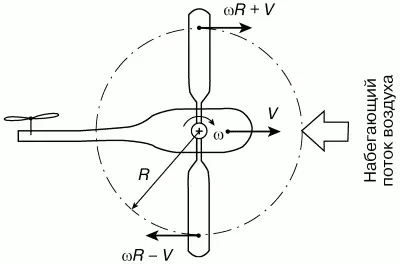

Рис. 29. Скорости движения лопастей винта летящего вертолета.

Чтобы этого не происходило, а также и для других целей несущий винт вертолета содержит сложный механизм, называемый «автомат-перекос». Он в течение одного оборота лопасти винта дважды изменяет угол ее наклона к направлению воздушного потока (угол атаки) – уменьшает его там, где поток воздуха набегает, и увеличивает на другой стороне. В результате подъемные силы во всех частях винта уравниваются (если, конечно, не требуется искусственно создать крен, что тоже выполняется этим механизмом).

Трудно представить себе всю напряженность работы такого механизма, ведь на винте «висит» многотонная машина и винт делает сотни оборотов в минуту. Но даже автомат-перекос не может помочь, когда скорость машины сравняется с окружной скоростью винта. Тогда вторая часть винта вообще неподвижна относительно воздуха и ее подъемная сила при любом угле атаки равна нулю. Соответственно, подъемная сила в первой части винта становится чрезмерно большой. В результате вертолет может перевернуться. Именно поэтому вертолеты и не летают так быстро, как самолеты: самолетный винт вращается в плоскости, перпендикулярной скорости полета, и описанного эффекта не наблюдается.
