Александр Китайгородский - Физика для всех. Книга 4. Фотоны и ядра

Пожалуй, можно присоединиться к скептическому отношению современников к этой статье. Декарт рассматривает мяч, брошенный на слабую сетку. Мяч прорывает сетку, и теряет половину своей скорости. Тогда, — пишет великий философ, — движение мяча совершенно отличается от его предназначения в одну или в другую сторону. Понять, что сие означает, трудновато. Возможно, этой фразой Декарт хотел сказать, что горизонтальная составляющая скорости движения мяча не меняется., а вертикальная меняется, поскольку именно в этом направлении сетка препятствует движению мяча.

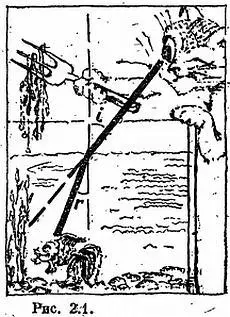

Но возвратимся к закону преломления. Углы i и r принято откладывать от положения нормали так, как показано на ряс. 2.1.

Величина n , называемая показателем преломления, зависит от сред, о которых идет речь. Чтобы сравнивать тела по их оптическим свойствам, удобно составить таблицу показателей преломления для случая падения луча из воздуха (если быть педантичным, то следует сказать: из вакуума) в среду. В этом случае угол преломления всегда будет меньше угла падения, а значит; показатель преломления будет больше единицы.

Показатель преломления, вообще говоря, расчет с плотностью среды. Так, у алмаза показатель преломления равен 2,4, а у льда 1,3.

Я не стану уделять место таблице показателей преломления. Но если бы мне пришлось это сделать, то я должен был бы указать, для какой длины волны света приводятся данные. Показатель преломления зависит от длины волны. Это важное явление, лежащее в основе действия ряда приборов, разлагающих электромагнитное излучение в спектр, носит название дисперсии.

Если свет падает из более плотной среды в менее плотную, то может произойти полное внутреннее отражение. В этом случае показатель преломления меньше единицы. По мере возрастания угла падения угол преломления будет все больше и больше приближаться к 90°. При условии

sin r = 1, sin i = n

свет перестанет проходить во вторую сроду, а будет полностью отражаться от границы раздела. Для воды угол полного внутреннего отражения равен 49°.

Преломление света плоской пластинкой можно использовать для того, чтобы «сдвинуть», луч, оставив его параллельным caмомy себе. А с помощью призмы луч света можно повернуть.

Если читатель захочет вспомнить вывод формулы угла поворота D луча, то найдет его в школьном учебнике. Вывод требует лишь знания элементарной геометрии, но он очень громоздкий, в особенности если проделать его для толстой призмы и любого, значения угла встречи луча с призмой. Простая формула получается в том случае, если призма тонкая, а угол падения луча на грань призмы не слишком отличается от прямого. Если так, то

D= ( n— 1)∙ p

где p — угол между гранями призмы.

С помощью призмы в конце XVII века великий изотоп впервые доказал, что белый свет не монохроматичен, а состоит из лучей разных цветов. Сильнее всего отклоняются фиолетовые лучи, слабее всего — красные. Именно поэтому мы говорим «ультрафиолетовые» и «инфракрасные» лучи, а не инфрафиолетовые и ультракрасные.

Научный мир узнал об открытии Ньютона в 1672 г. В описании своих опытов Ньютон ясен и точен. Здесь виден его гений. Что же касается словесного обрамления, то понять его — труд великий. Лишь мучительно пробираясь сквозь лес слов, удается установить одно: хотя автор обещал описывать факты и не создавать гипотез (знаменитое ньютоновское «гипотезис нон финго»), своего обещания он не выполнял. Многие аксиомы и определения, вроде: «луч света — это его мельчайшая часть», звучат на редкость странно для современного уха.

Пока что несет свою службу в химии спектрограф, основной частью которого является ньютонова призма. Материал должен обладать большой дисперсией. Призмы для спектрографа готовят из кварца, флюорита, каменной соли. Исследуемый свет пропускают через щель, которая расположена в главной фокальной плоскости входной линзы. Поэтому на призму падает параллельный пучок света. Фотоны различной частоты пойдут в разных направлениях. Вторая, выходная линза соберет одинаковые фотоны в одной точке фокальной плоскости. При желании можно на спектр посмотреть глазом. Для этого надо поставить матовое стекло. Можно спектр сфотографировать.

В настоящее время спектр регистрируют с помощью самописцев. Вдоль спектра скользит приемник энергии — фотоэлемент или термоэлемент, дающий ток, сила которого пропорциональна интенсивности света.
