Лев Ландау - Физика для всех. Молекулы

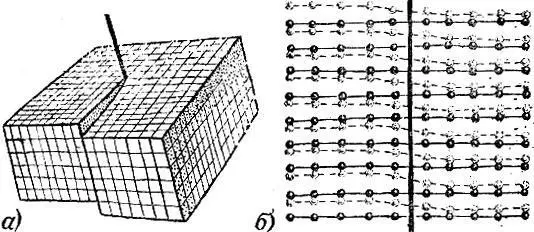

Рис. 6.7

Почему эта дислокация называется спиральной? Представьте себе, что вы шагаете но атомам (предварительно уменьшившись до субатомного размера) и поставили перед собой цель обойти кругом ось дислокации. Нетрудно видеть, что, начав свое путешествие с самой нижней плоскости, вы после каждого оборота будете попадать этажом выше и в конце концов выйдете на верхнюю поверхность кристалла так, как если бы вы шли по спиральной лестнице. На нашем рисунке подъем снизу происходил против часовой стрелки. Если бы сдвиг блоков был обратным, то путешествие происходило бы по часовой стрелке.

Теперь мы подошли к ответу на вопрос о том, как происходит пластическая деформация,

Предположим, что мы хотим сдвинуть верхнюю половинку кристалла по отношению к нижней на одно межатомное расстояние. Вы видите, что для этого придется перекатить друг через друга все ряды атомов, расположенные в плоскости сдвига. Совершенно иначе обстоит дело при действии силы сдвига на кристалл с дислокацией.

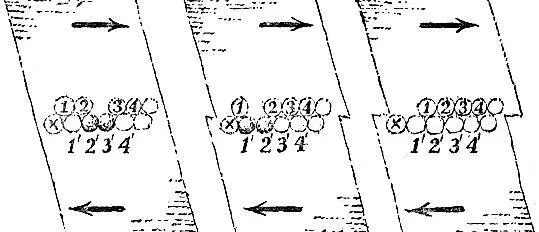

На рис. 6.8 показана плотная упаковка шаров (показаны только крайние шары атомных рядов), содержащая простую дисклокацию. Начнем сдвигать вправо верхний блок по отношению к нижнему. Чтобы легче было разобраться в происходящем, мы пометили шары цифрами; шары сжатого слоя помечены цифрами со штрихами. В какой-то исходный момент "трещина" была между рядами 2 и 3; сжатыми были ряды 2' и 3'.

Рис. 6.8

Как только подействует сила, ряд 2 сдвинется в трещину; теперь шар 3' может "вздохнуть свободно", зато придется сжаться шару 1'. Что же произошло? Вся дисклокация передвинулась влево, и ее движение будет таким же образом продолжаться до тех пор, пока дислокация не "выйдет" из кристалла. Результатом будет сдвиг на один ряд атомов, т. е. такой же результат, как при сдвиге идеального кристалла.

Не приходится доказывать, что дислокационный сдвиг требует намного меньшей силы. В первом случае надо преодолеть взаимодействие между атомами - перекатить все атомные ряды; во втором случае в каждый момент перекатывается лишь один единственный ряд атомов.

Прочность кристалла в предположении сдвига без наличия дисклокаций в сто раз больше значения прочности, наблюдаемой на опыте.

Однако возникает следующая трудность. Как это ясно из рисунка, приложенная сила "выгоняет" дислокацию из кристалла. Значит, по мере увеличения степени деформации кристалл должен становиться все прочнее и, наконец, когда последняя из дислокаций будет удалена, кристалл должен достичь, согласно теории, прочности, примерно в сто раз большей прочности идеального правильного кристалла. Кристалл действительно упрочняется по мере увеличения степени деформаций, но далеко не в сто раз. Спасают положение спиральные дислокации. Оказывается (но здесь читатель должен поверить нам на слово, так как очень трудно иллюстрировать это чертежом), спиральные дисклокаций не так-то просто "выгнать" из кристалла. Кроме того, сдвиг кристалла может происходить с помощью дислокаций обоих типов. Теория дислокаций удовлетворительно объясняет особенности явлений сдвига кристаллических плоскостей. Движение беспорядка вдоль кристалла - вот что такое с современной точки зрения представляет собой пластическая деформация кристаллов.

Прочность и твердость не идут друг с другом об руку. Веревочный канат, лоскут сукна, шелковая нить могут обладать весьма большой пррчностью - нужно значительное напряжение, чтобы разорвать их. Разумеется, никто не скажет, что веревка и сукно - твердые материалы. И наоборот, прочность стекла невелика, а стекло - твердый материал.

Понятие твердости, которым пользуются в технике, заимствовано из житейской практики. Твердость - это противодействие внедрению. Тело твердое, если его трудно процарапать, трудно оставить на нем отпечаток. Определения эти могут показаться читателю несколько туманными. Мы привыкли к тому, что физическое понятие выражают числом. Как же это сделать в отношении твердости?

Один весьма кустарный, но в то же время практически полезный способ уже давно используется минерологами. Десять определенных минералов располагают в ряд. Первым стоит алмаз, за ним следует корунд, далее - топаз, кварц, полевой шпат, апатит, плавиковый шпат, известковый шпат, гипс и тальк. Ряд подобран следующим образом: алмаз оставляет царапину на всех минералах, но ни один из этих минералов, не может процарапать алмаз. Это и значит, что алмаз самый твердый минерал. Твердость алмаза оценивается числом 10. Следующий в ряду за алмазом корунд тверже всех других нижестоящих минералов - корунд может их процарапать. Корунду присваивают число твердости 9. Числа 8, 7 и 6 присвоены соответственно топазу, кварцу и полевому шпату на тех же основаниях.
