Томас Маклафлин - Обзор ядерных аварий с возникновением СЦР (LA-13638)

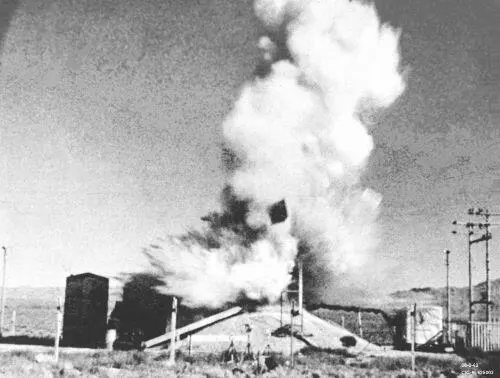

О силе взрыва говорит то, что механизм управления регулирующим стержнем оказался вырванным и выброшенным в сторону. Механизм весом 2200 фунтов (1 т) был установлен на опорной плите на высоте 8 футов (2,44 м) над поверхностью реакторного бака. За исключением этой опорной плиты площадью 4 квадратных фута (0,37 м 2), выступающая поверхность 10-футового (3 м) бака была ничем не прикрыта. Взрывная волна плюс динамический удар воды и осколков об опорную плиту оторвали плиту от ее крепления и, как показала ускоренная съемка, подбросили механизм в воздух примерно на 30 футов (9 м).

Всего выделилось 135 МДж энергии вместо предполагаемых 80 МДж, или, при величине удельного энерговыделения, равной 180 МэВ на деление, 4,68 X 10 18делений. Эта энергия эквивалентна 70 фунтам (31,8 кг) тротила, однако в соответствии со сделанными оценками сопоставимый ущерб мог быть нанесен при взрыве тротила массой от 6 до 17 фунтов (от 2,7 до 7,7 кг). Минимальная длительность всплеска мощности равнялась 2,6 миллисекундам, максимальная мощность составила 1,9 X 10 10ватт. Ясно, что всплеск реактивности закончился до того, как система была разрушена паровым взрывом.

В результате данного всплеска мощности реактор был разрушен, но так как он находился на удаленной площадке, других разрушений не было. Никто из персонала не облучился.

Сборка из природного урана с тяжеловодным замедлителем без отражателя, без защиты; один человек погиб, пятеро получили высокие дозы облучения.

Критическая сборка располагалась в Институте Бориса Кидрича в Винке, Югославия. Авария произошла в сборке без отражателя с тяжеловодным замедлителем, собранной из топливных стержней из природного урана. Стержни в алюминиевой оболочке имели диаметр 2,5 см и длину 2,1 м, масса загружаемого в активную зону урана составляла 3,995 кг, объем активной зоны равнялся 6,36 м3. Имелось два кадмиевых стержня СУЗ, которые не управлялись по электрическим цепям, включающим датчики нейтронов. В нормальных условиях реактивность системы регулировалась уровнем жидкости (уровень, соответствующий достижению критичности, составлял 1,78 м).

Авария случилась во время подкритического эксперимента по измерению скорости счета облученных фольг. Чтобы добиться максимальной активации фольги, было желательно поднять умножение до соответствующего уровня, тем не менее остававшегося подкритическим.

Это было достигнуто; в результате камеры (BF3) работали как обычно, т. е. отследили возросший уровень потока, а третья камера вела себя неустойчиво и была отключена.

Система оставалась на этом уровне D 2O в течение 5–8 минут, после чего один из экспериментаторов почувствовал запах озона и понял, что система перешла в надкритическое состояние с неизвестным уровнем мощности. Цепную реакцию остановили с помощью кадмиевых стержней СУЗ.

Последующее расследование показало, что обе камеры, про которые думали, что они работают исправно, достигли насыщения и после этого показывали достигнутую постоянную максимальную величину сигнала, в то время как уровень мощности продолжал возрастать.

Персонал получил высокие дозы облучения, составившие, в соответствии со сделанными оценками, 205, 320, 410, 422 и 433 бэр 76. Из шестерых облучившихся один умер, а остальные пятеро выздоровели после тяжелой лучевой болезни. Критическая сборка выдержала энерговыделение 80 МДж (2,6 X 10 18делений); о механическом разрушении не сообщалось.

Критсборка со стержнями из UO 2(1,5 %); замедлитель и отражатель — легкая вода; единичный всплеск мощности; незначительные дозы облучения.

Критическая сборка "Ализ" представляла собой систему с водяным отражателем и водяным замедлителем, в которой в качестве топлива использовался UO 2с обогащением урана, составлявшим 1,5 %. Стержни имели длину 1 метр и диаметр 1 см, общая масса UO 2равнялась 2,2 тоннам.

Для эксперимента, во время которого произошла авария, требовалось достичь стабильный положительный период реактора на очень низком уровне мощности. Экспериментально была найдена критическая конфигурация стержней, и было вычислено положение стержней, соответствующее нужному периоду. Подождав, пока спадут запаздывающие нейтроны, стержни подняли в заданное положение. Однако вслед за этим оператор по неизвестной причине полностью извлек стержень, который до этого был извлечен не полностью. Из-за этого в системе установился период, составлявший 0,25 с.
