Скорость подъемника составляла 16 дюймов/мин (41 см/мин), критичность на запаздывающих нейтронах, как это было определено впоследствии, возникла при достижении расстояния между сдвигаемыми частями, равного 2,7 дюйма (6,9 см). В этой точке чувствительность системы равнялась 8,6 β/дюйм (3,39 β/см). Таким образом, скорость ввода реактивности составила 2,3 β/с (0,9 β/с), и замедление движения подъемника, начавшееся на расстоянии, равном 1,94 дюйма (4,93 см), не повлияло на развитие разгона.

Изменение во времени реактивности и мощности должно было проходить так же, как это было в случае аварии на критсборке «Джемайма», однако время срабатывания системы аварийной защиты в этом случае составляло всего 50 миллисекунд. Первый пик не мог превышать 10 15делений, а выделение оставшейся энергии происходило, должно быть, на плато, последовавшем за пиком мощности. Внешний вид металла (гладкий, без следов окисления) и тот факт, что парафин не расплавился, качественно подтверждают оценку энерговыхода в интервале от 10 15до 10 16делений. Персонал получил незначительные дозы, лаборатория была готова к нормальной работе через полтора часа.

Активная зона (центральная часть сборки) из плутония массой 17,35 кг с отражателем из дейтерида лития; управление экспериментом дистанционное, из пультового помещения с биологической защитой; одна вспышка; два оператора серьезно переоблучились.

Авария произошла при проведении эксперимента, целью которого являлось изучение ядерно-физических характеристик размножающей системы (РС), содержащей плутониевую центральную часть (активную зону) внешним диаметром 135 мм в отражателе из дейтерида лития с внешним диаметром -350 мм, в состоянии, близком к критическому с учетом запаздывающих нейтронов (коэффициент умножения потока нейтронов от центрального источника <= 10 3). Активная зона (АЗ) состояла из набора вкладывающихся друг в друга полусферических слоев металлического плутония в 5-фазе, покрытых слоем никеля толщиной -0,1 мм.

Отражатель нейтронов состоял из набора полусферических слоев прессованного LiD суммарной толщиной -107 мм.

В центре АЗ в полости диаметром 63 мм находился нейтронный источник мощностью -10 6н /с.

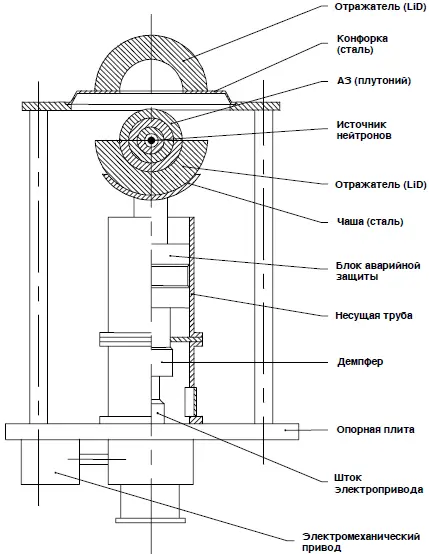

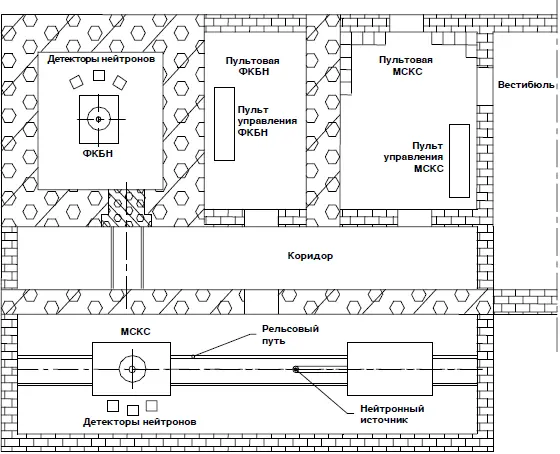

Работа с описанной РС проводилась на стенде установки МСКС (малый стенд критических сборок), принципиальная схема которого приведена на рисунке 51 56. Стенд МСКС размещался в экспериментальном зале здания Б реакторной площадки (рис. 52). МСКС был предназначен для изучения динамических процессов в РС с использованием импульсного нейтронного генератора. Данные эксперименты разрешалось проводить только с предварительно проверенными критическими (с учетом запаздывающих нейтронов) РС, для которых геометрия, состав, максимальный коэффициент умножения потока нейтронов от центрального источника (<= 1000), порядок безопасной сборки-разборки, влияние используемых приспособлений и оборудования уже определены в специальном калибровочном опыте на установке ФКБН, размещенной в том же здании Б реакторной площадки (рис. 52).

9 марта 1963 г. без калибровочного опыта на установке ФКБН описанная РС была собрана на стенде МСКС (рис. 51). Сборку и пробное сближение частей РС производил начальник установки МСКС, которому ассистировал инженер по эксплуатации. Сближение частей РС осуществлялось дистанционно с пульта управления, установленного за биологической защитой (рис. 52).

11 марта 1963 г. начальник установки и ассистент в помещении стенда возобновили работу по подготовке экспериментов с собранной ими ранее РС. Экспериментаторы попытались внести изменения в механическую часть стенда, используя нештатные приспособления и не контролируя состояние сборки (что являлось грубым нарушением правил работы). Аварийный импульс делений возник в тот момент, когда они, находясь рядом со стендом, производили настройку подъемного устройства. Увидев вспышку света, экспериментаторы быстро убежали в пультовую, откуда начальник установки произвел сброс подъемника с нижней частью РС, нажав соответствующую кнопку на пульте.

На основе проведенного анализа обстоятельств аварии было сделано заключение, что РС перешла в критическое (а, возможно, слегка надкритическое) по мгновенным нейтронам состояние. Энерговыделение во вспышке, по оценкам, составило ~5 X 10 15делений. Установка МСКС никаких повреждений не получила и находилась в полностью исправном состоянии. Радиоактивного загрязнения помещения не произошло. Детали РС не получили повреждений, что позволило использовать их для проведения специального эксперимента с целью уточнения доз облучения персонала, находившегося рядом со стендом, а также в смежных помещениях.
