На этом свойстве основаны многие врачебные электроаппараты. И наш домашний звонок несколько напоминает устройство медицинских аппаратов. На рис. 130 показан электрический звонок. Если вы проследите направление проводов, которые по большей части находятся на задней стороне звонка, вы легко поймете его работу. Ток подходит к винту а и через конец пружины б попадает в железную пластинку, так называемый якорь в . Через пружинку г, которая скрепляет якорь с металлическим основанием электромагнита, ток проходит в один из концов обмотки электромагнита и, пройдя по обмотке, возвращается в батарею через второй контакт е.

Значит, железные сердечники электромагнита намагничиваются и притягивают якорь в. Но как только якорь притягивается, ток прерывается потому, что якорь отходит от пружинки б , сердечники электромагнита размагничиваются, и пружинка г отталкивает якорь обратно. Тут он снова дотрагивается до пружинки б , ток снова замыкается, электромагнит дергает к себе якорь, но ток опять прерывается, и шарик, укрепленный на конце стержня якоря, непрерывно бьет по колоколу.

Рис. 130

В момент размыкания тока между острием пружинки б и якорем в проскакивает маленькая светящаяся искорка. В этот момент в обмотках электромагнита возникает так называемый экстраток. Напряжение экстратока, возникающего в обмотке, гораздо выше того, которое дает батарея, и им можно воспользоваться для электризации. Отвести ток от звонка очень легко; достаточно только присоединить провода к началу и к концу обмотки электромагнита.

У нас на рисунке показано, что один провод идет от винта е , потому что к нему присоединен один конец обмотки, а другой провод поджат под пружинку г, потому что к корпусу звонка присоединен второй конец обмотки электромагнита. Можно также один провод присоединить по-прежнему к е, а другой к верхушке звонка, как это показано на рис. 130 пунктиром.

Тому, кого вы хотите электризовать, дайте в руки для лучшего соединения какие-нибудь две металлические вещи и к этим предметам прикрутите выведенные из звонка концы проводов. Как только вы включите ток и звонок зазвонит, ваш приятель почувствует электрические удары, особенно сильные, если у него влажные руки.

Этим замечательно простым аппаратом вы можете электризовать даже несколько человек. Пусть они все возьмутся за руки; первый возьмет в руки один провод, а последний — второй.

Самодельный электромотор.Собственно говоря, каждая магнитная стрелка, отклоненная электрическим током, каждый электрический звонок — это уже электромотор, то есть машина, приводимая в движение электрическим током.

Мы опишем самодельный электромотор, такой, что с помощью его можно будет приводить в движение разные легкие модели.

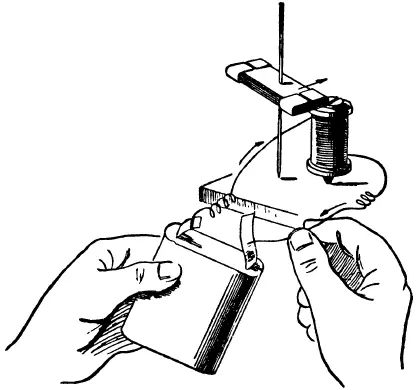

Возьмите железный шуруп потолще. Обмотайте его изолированной проволокой и ввинтите в деревяшку (рис. 131). Вырежьте из жести от консервной банки 10 полосок, проколите их все посредине и наденьте на вязальную спицу Чтобы полоски не расходились веером, оберните концы тоже жестяными полосками.

Рис. 131

Спицу-ось с полосками поставьте около шурупа так, чтобы полоски приходились над ним как можно ближе. Теперь, если в обмотку пустить ток, винт намагнитится и притянет полоски. В этот момент ток надо включить, но полоски не остановятся, а с разгона проскочат дальше. Когда полоски будут приближаться к винту другим концом, снова включите ток; электромагнит опять притянет их к себе, но вы опять выключите ток, и мотор будет работать все время, пока ток будет включаться и выключаться. Конечно, плохо включать ток руками. Очень трудно успеть это сделать вовремя. Надо так сделать, чтобы электромотор сам автоматически прерывал ток, когда нужно.

Еще лучше будет мотор, если поставить не один винт, а два — по обоим концам жестяных полосок. Тогда при включении тока винты электромагнита будут притягивать полоски сразу с обоих концов. Еще лучший мотор получится, если оба винта соединить жестяными полосками, чтобы образовался подковообразный магнит. Но вот беда: когда полоски будут стоять точно над полюсами электромагнита, они не смогут сами сдвинуться с места. Значит, ось мотора надо сначала повернуть, и только после этого она начнет вращаться самостоятельно.
