Бруно Донат - Физика в играх

Если вы внимательно рассмотрите схему, вы увидите, что, когда оба ключа отпущены, батареи бездействуют, потому что винтики ключей, к которым присоединены провода от батарей, ни к чему не прикасаются. Но как только вы нажмете, например, левый ключ, ток левой батареи пройдет через винтик в пружинку р ключа, а через пружинку р и проволоку он дойдет до пружинки второго ключа (правая станция). А так как пружинка второго ключа касается добавочной полоски п, ток пройдет через эту полоску и проволоку в обмотку правого прибора.

Пройдя по обмотке прибора, ток попадет во второй провод, соединяющий обе станции, и вернется ко второму полюсу левой батареи. Цепь замкнута, значит, намагниченная спица правого прибора отклоняется. Левый прибор в это время окажется выключенным, потому что пружинка левого ключа отошла от полоски и этим разорвала цепь прибора.

При такой схеме соединения замыкание ключа никак не может привести в действие прибор этой же станции, а включает только другую приемную станцию.

Понятно, что вторую приемную станцию можно поместить на большом расстоянии от первой — в другой комнате или даже, если увеличить количество элементов в батарее, и в другом доме.

Для того чтобы не бегать из одной комнаты в другую или из одного дома в другой во время налаживания аппаратов, лучше сначала поставить их на два конца стола и проверить, правильно ли сделаны все соединения.

Эта схема интересна и очень удобна тем, что для приведения в действие аппаратов двух станций нужны не 4 провода, как казалось бы, а только 2.

Но как переговариваться с помощью таких аппаратов? На настоящем телеграфе употребляют так называемую азбуку Морзе. В азбуке Морзе каждая буква обозначается различными комбинациями точек и тире. Например, буква «А» обозначается одной точкой и одним тире. Пишется она обычно так: —; буква «Б» обозначается одним тире и тремя точками: —.

Вы можете условиться, что, если вязальная спица прибора отклоняется ненадолго, это значит, точка. Если же она задерживается — значит, тире.

При передаче каждой буквы промежутки между точками и тире делайте небольшими, а между буквами — побольше. Тогда принимающий ваши сигналы не спутает, где кончаются знаки, относящиеся к одной букве.

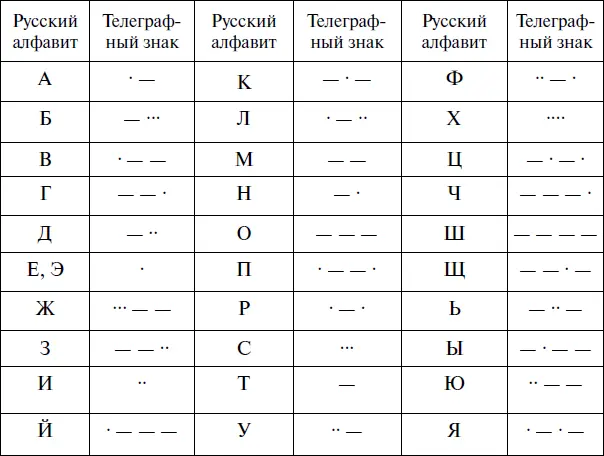

Мы приводим здесь азбуку Морзе, и, если вы выучите ее, сможете отлично пользоваться нашим электромагнитным телеграфом.

Намагничивание электрическим током.Как могла бы проволока при прохождении по ней тока отклонять магнитную стрелку, если бы она не имела в это время магнитных свойств? Магнитные свойства в проволоке прекрасно подтвердились опытом английского ученого Стерджона. Стерджон обмотал проволоку вокруг железного прута и доказал, что, если через эту проволоку пропустить ток, железо становится магнитом.

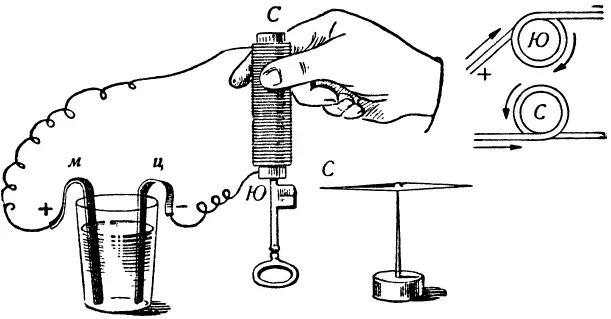

На рис. 128 показано, как можно проделать опыт, примерно повторяющий опыт Стерджона.

Обмотайте тонкой изолированной проволокой кусочек круглого железа и концы обмотки присоедините к полюсам батареи. У нас на рисунке показан один элемент, присоединенный к обмотке, но, конечно, лучше взять батарею, тогда железо намагнитится гораздо сильнее. Железо может очень сильно намагнититься. Все зависит от числа элементов и от того, сколько проволоки намотано на железо. Никакой постоянный стальной магнит не может сравниться по силе с таким, как его называют, электромагнитом.

Рис. 128

Еще одна замечательная особенность электромагнита в том, что, как только ток выключается, железо теряет магнитные свойства.

И еще одно интересное явление вы можете заметить, производя опыты с электромагнитом. Если вы измените направление тока в обмотке, окажется, что полюса его также переместятся. Северный конец станет южным, а южный — северным.

Часто бывает нужно знать, как магнитится железо под влиянием электрического тока, где получится северный полюс и где южный.

Возьмите железный стержень, обмотанный проволокой, и посмотрите на него так, чтобы вам была видна поверхность одного из концов стержня. Теперь проследите, в какую сторону идет обмотка, считая за начало обмотки провод, идущий от положительного полюса батареи. Если обмотка идет по направлению часовой стрелки, этот конец намагничивается как южный полюс. Вы это легко можете проверить, поднеся к электромагниту компас. Северный полюс стрелки компаса притянется к этому концу электромагнита.
