Возьмите какое-нибудь двояковыпуклое, так называемое увеличительное, стекло и поставьте его на расстоянии 50 сантиметров от стены против окна. На стене, вероятно, получится круглое светлое пятно. Но когда вы станете приближать линзу, пятно это сделается ярче и меньше, потом очертание его станет резким, и почти тотчас же в нем появятся изображения предметов, конечно перевернутые. Изображения опять исчезнут, если вы приблизите линзу еще ближе к стене. В этом разница между щитком с отверстием и увеличительным стеклом.

Через маленькое отверстие изображение получается независимо от расстояния его от стены, а через увеличительное стекло — только на определенном расстоянии.

Вы можете заметить, что расстояние от линзы до стены должно быть разным для различных предметов. Для получения резкого изображения близкого предмета линза должна быть отодвинута дальше от стены, а для более далекого придвинута ближе к ней. Если вы будете постепенно приближать стекло к стене, на ней сначала появятся отчетливые изображения столов, стульев, потом эти изображения станут размытыми, зато станет более резким изображение окна и, наконец, отдаленного пейзажа.

Расстояние, на котором линза дает отчетливое изображение очень отдаленных предметов, называется «фокусным расстоянием» стекла. Оно зависит от выпуклости стекла, и поэтому для разных стекол фокусные расстояния различны. Сильно выпуклые линзы имеют короткие фокусные расстояния, а более плоские — длинные.

Изображение предметов с помощью линзы можно получать и без всяких приспособлений, но лучше сделать так называемую камеру-обскуру, для того чтобы на изображение, полученное с помощью стекла, не падал посторонний свет.

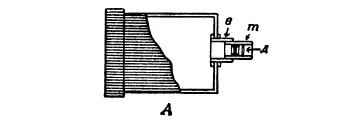

Устройство камеры-обскуры очень простое. Прежде всего измерьте фокусное расстояние линзы. Если оно равняется, скажем, 20 сантиметрам, возьмите картонную коробку такой же длины и в середине передней стенки вырежьте круглое отверстие диаметром немного большим, чем диаметр стекла. Стекло оберните картонной трубкой т длиной 3–4 сантиметра (рис. 57, А), а другую трубку в склейте так, чтобы в нее туго входила трубка со стеклом. Трубку в сделайте длиной 5 сантиметров. Эту трубку вклейте в отверстие коробки; чтобы она прочно держалась, можно обернуть ее у стенки коробки полоской картона и надеть на нее снаружи и изнутри коробки картонные кольца.

Рис. 57

У нас получился аппарат, которым можно даже фотографировать. Но нужно точно знать, в каком месте устанавливать фотографическую пластинку. Сделайте на заднюю открытую стенку аппарата крышку с четырехугольным вырезом по величине пластинки. Это отверстие затяните белой прозрачной бумагой. Когда вы будете передвигать трубку с линзой взад и вперед, на бумаге будут получаться изображения. Чтобы вам не мешал при наводке посторонний свет, накиньте на голову темный платок (рис. 57, Б).

Вы, конечно, не удивитесь, увидев, что изображение на бумаге получается перевернутым. Если вы внимательно рассмотрите его, увидите, что края изображения получились не резкими. Этот недостаток можно легко устранить. Вы знаете, что изображение становится тем резче, чем меньше отверстие для света. Если прикрыть края линзы и воспользоваться только ее серединой, изображение получается гораздо резче. Так же прикрывают края линз и в настоящих фотографических аппаратах. Кольцо, закрывающее более или менее широкие края линзы, называется диафрагмой.

Вырежьте из картона кружок такого же диаметра, как и увеличительное стекло, и посредине его прорежьте круглое отверстие диаметром примерно 1 сантиметр. Этот кружок (он обозначен буквой д на рис. 57, А) вставьте в трубку перед стеклом и приклейте. Теперь, передвигая трубку со стеклом, хорошенько наведите ее, чтобы получить резкое изображение снимаемого предмета. Заметьте мелом положение аппарата на подставке и унесите его в темную комнату. Там при свете красной лампы замените крышку из бумаги другой, в которой на том месте, где была бумага, вставлена фотографическая пластинка. Конечно, задняя стенка фотографической пластинки должна быть хорошо закрыта от света, иначе пластинка испортится. Проследите также за тем, чтобы свет не попал в коробку аппарата сквозь щели между стенками и крышкой.
