Возьмите две полоски бумаги шириной 1,5 сантиметра каждая. Две полоски нужны потому, что зимой лучи солнца будут светить под кружок на спице, а летом сверху его; значит, тени будут падать то под ним, то над ним. Чтобы часы верно показывали время, надо очень аккуратно разграфить полоски и наклеить их на стакан в точно определенном месте.

Сначала вычертите на бумаге в натуральную величину схематический чертеж стакана со спицей и кружком, как сделано на рис. 53 вверху. Потом от края кружка отложите вверх и вниз углы 23,5°. На точки пересечения этих линий с противоположной стенкой стакана должны прийтись края бумажных полосок циферблата. Они должны быть наклеены на стенки стакана изнутри. Перенеся размеры с чертежа на стакан, можно точно наклеить на него бумажные полоски. Если всю эту работу вы сделаете аккуратно, ваши часы будут точно работать и в самый длинный и в самый короткий день.

Полоски для циферблата вырежьте лучше всего из прозрачной бумаги — кальки. Длина их должна быть точно равна половине внутренней окружности стакана. Эти полоски разделите на 12 равных частей и проставьте на них цифры: в середине 12, вправо 11, 10, 9, 8, 7, 6; влево 1, 2, 3, 4, 5, 6. Для упрощения работы можно вырезать сначала одну полоску бумаги шириной 3 сантиметра, а потом, уже после того как нанесены деления, разрезать ее вдоль пополам.

Чтобы верно наклеить полоски, надо сначала, еще до привинчивания кружка, на который надевается стакан, сделать на подставке маленькое углубление для конца спицы и через центр этого углубления провести линию аб, перпендикулярную к краям подставки. Потом, когда установите спицу на место, поставьте на расстоянии 2 метров от подставки зажженную свечу с той стороны, с которой показан юг. Свечу поставьте на что-нибудь так, чтобы свет от нее падал на верхнюю плоскость подставки. Поверните подставку, чтобы тень от спицы падала точно на среднюю линию. Теперь можно наклеивать полоски на стакан. Цифра 12 должна прийтись как раз на линии тени от спицы. Только не смачивайте слишком сильно бумагу клеем — она от этого вытягивается.

Готовые часы можно установить. Для них надо выбрать такое место, где подольше светит солнце. Можно поместить их и в комнате у окна, обращенного на юг, но только поставьте их на горизонтальную поверхность и не сдвигайте уже после установки.

В солнечный день по каким-нибудь верным часам, за несколько минут до полудня, поверните солнечные часы так, чтобы тень спицы подошла к делению 12 на полосках. Как только ваши верные часы покажут 12 часов дня, поверните солнечные часы так, чтобы тень от спицы легла точно на деление 12, и укрепите подставку часов окончательно. Теперь солнечные часы будут верно показывать время.

Вы уже знаете, что летом солнце будет освещать кружок на спице сверху, а зимой снизу, и два раза в год солнечные лучи будут падать параллельно плоскости кружка, так что от него на стенку стакана будут ложиться только узенькая полоска тени и вертикальная полоска от самой спицы. Это и будут дни равноденствия. В эти дни спица при восходе и заходе солнца будет бросать тень наделение 6. В другое время года тень от кружка будет все больше и больше приближаться к полоскам с делениями, и, когда она зайдет за края их, это будет самый длинный день летом и самый короткий зимой.

Тени, вертящиеся навстречу друг другу.Поставьте на стол две свечи и между ними и стеной протяните руку. Вы увидите две тени своей руки. Обе тени не будут так темны, как от одной свечи. Это потому, что на то место, куда падает тень от руки, падают лучи света от другой свечи. Две тени от руки будут одинаково темны только в том случае, если свечи стоят на равном расстоянии от стены и от руки и сила света у них одинакова. Это легко можно проверить, если отодвинуть какую-нибудь свечу подальше. Чем дальше источник света от стены, тем он должен быть сильнее, чтобы дать тень такой же густоты, как от более близкого источника света. Если вы наденете на спицу вырезанную из картона звезду и будете вращать ее между свечами и стеной, на стене будут вращаться две тени зубчатого колеса.

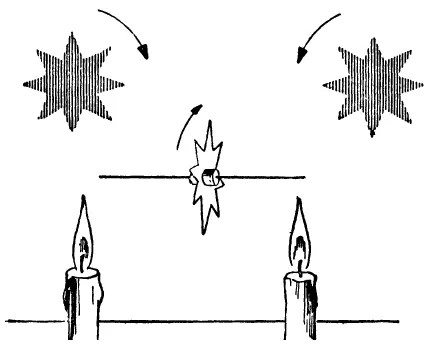

Рис. 54

Но пожалуй, немногие догадаются, как сделать, чтобы две тени одной и той же звезды вертелись в разные стороны.

Сделать это нетрудно: вращающуюся звезду нужно держать перпендикулярно к стене, а свечи должны быть одна с правой стороны звезды, а другая с левой, не очень далеко друг от друга (рис. 54).
