Бруно Донат - Физика в играх

Рис. 28

На этом принципе построено так называемое сегнерово колесо, представляющее собою вертушку, показанную на рис. 28, В. Вода выливается из четырех трубок, в которых с одной и той же боковой стороны пробиты отверстия, и обратное давление вращает всю вертушку.

Простейшая паровая турбина.Герон Александрийский, о котором мы уже не раз говорили, предложил проект довольно интересной машины, действующей обратным давлением. Она представляла собой шар с выходящими из него двумя изогнутыми трубками, наподобие трубок сегнерова колеса. Этот шар мог вращаться на оси, и, когда под ним разводили костер, вода закипала, пар вырывался из отверстия трубок и вращал эолипил — как его называли тогда.

Маленький эолипил Герона можно сделать самому из обрезка латунной проволоки длиной 5 сантиметров и диаметром 2–3 сантиметра и двух тоненьких стеклянных трубочек.

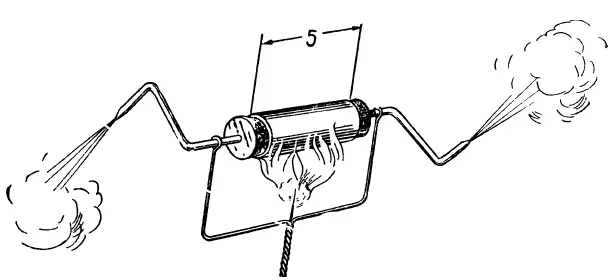

Из пятисантиметровой трубки, двух пробок, двух тоненьких трубочек и железной проволоки соберите конструкцию, показанную на рис. 29.

Рис. 29

Когда будете вставлять тоненькие трубочки, обратите внимание на то, чтобы их отверстия были направлены в противоположные стороны. Концы этих трубочек должны быть сужены.

В толстую трубку налейте немного воды. На конец проволоки, выступающей в месте соединения П-образной рамки, поддерживающей эолипил, насадите кусочек ваты, смоченной спиртом. Зажгите спирт. Как только вода закипит, пар вырвется из отверстий трубок, и эолипил быстро завертится.

Лет пятьдесят назад по принципу действия эолипила Герона инженер Лаваль строил настоящие паровые турбины. Но они расходовали очень много пара. Более совершенный тип турбины создал английский инженер Парсонс. Турбины Парсонса получили широкое распространение.

Простой пароходик.Если вы умеете немного паять, можете сделать очень простой пароходик, который будет хорошо плавать на пруду. Этот пароходик тоже будет действовать отдачей струи пара.

Достаньте жестяную коробочку от зубного порошка — она будет котлом вашего парохода. Припаяйте к ней ее крышку, сверху проделайте отверстие и припаяйте к нему гайку от штепсельного гнезда. Это будет отверстие для наливания воды. Его нужно закрывать пробкой. Пробку сделайте из штепсельного гнезда с запаянным отверстием.

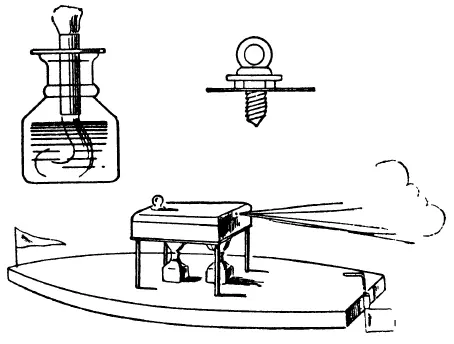

Чтобы удобнее было завинчивать гнездо, припаяйте небольшое колечко из проволоки и на гнездо наденьте кружок, вырезанный из резины от велосипедной камеры. Теперь можно быть спокойным, что отверстие будет завинчиваться очень плотно. На одной из боковых стенок коробки, у самой крышки проделайте отверстие, вставьте в него капсюль от примуса и припаяйте. Отверстие капсюля немного расширьте снаружи, поворачивая в нем иголку (рис. 30).

Рис. 30

Котел готов. Ко дну его припаяйте две проволочки, изогнутые в виде буквы «П». Длина проволочных ножек — 4–5 сантиметров.

Спиртовки к этому котлу можно сделать из двух склянок от туши. Вырежьте два жестяных кружка немного большего диаметра, чем горлышки склянок. В этих кружках сделайте отверстия и вставьте жестяные трубочки диаметром примерно 5–6 миллиметров. Пропустите в трубки фитили, свернутые из ваты, — и все готово. Можете ставить котел на пароход.

Если у вас нет подходящего корпуса парохода, можно для первого опыта сделать его просто из куска доски. Достаньте обрезок доски длиной 40 сантиметров и шириной 10–12 сантиметров; заострите один конец — это будет нос, а на другом конце укрепите жестяной руль. Посредине доски проткните шилом отверстия для проволочек и поставьте котел. Его нужно установить на такой высоте, чтобы от концов трубок спиртовок до дна котла было расстояние 2 сантиметра.

Налейте в котел на 2/ 3воды, в склянки спирту и, когда фитили хорошо пропитаются спиртом, зажгите их. Как только вода в котле закипит, пар шипя станет вырываться из капсюля, и пароходик, важно пыхтя, поплывет вперед.
